10.

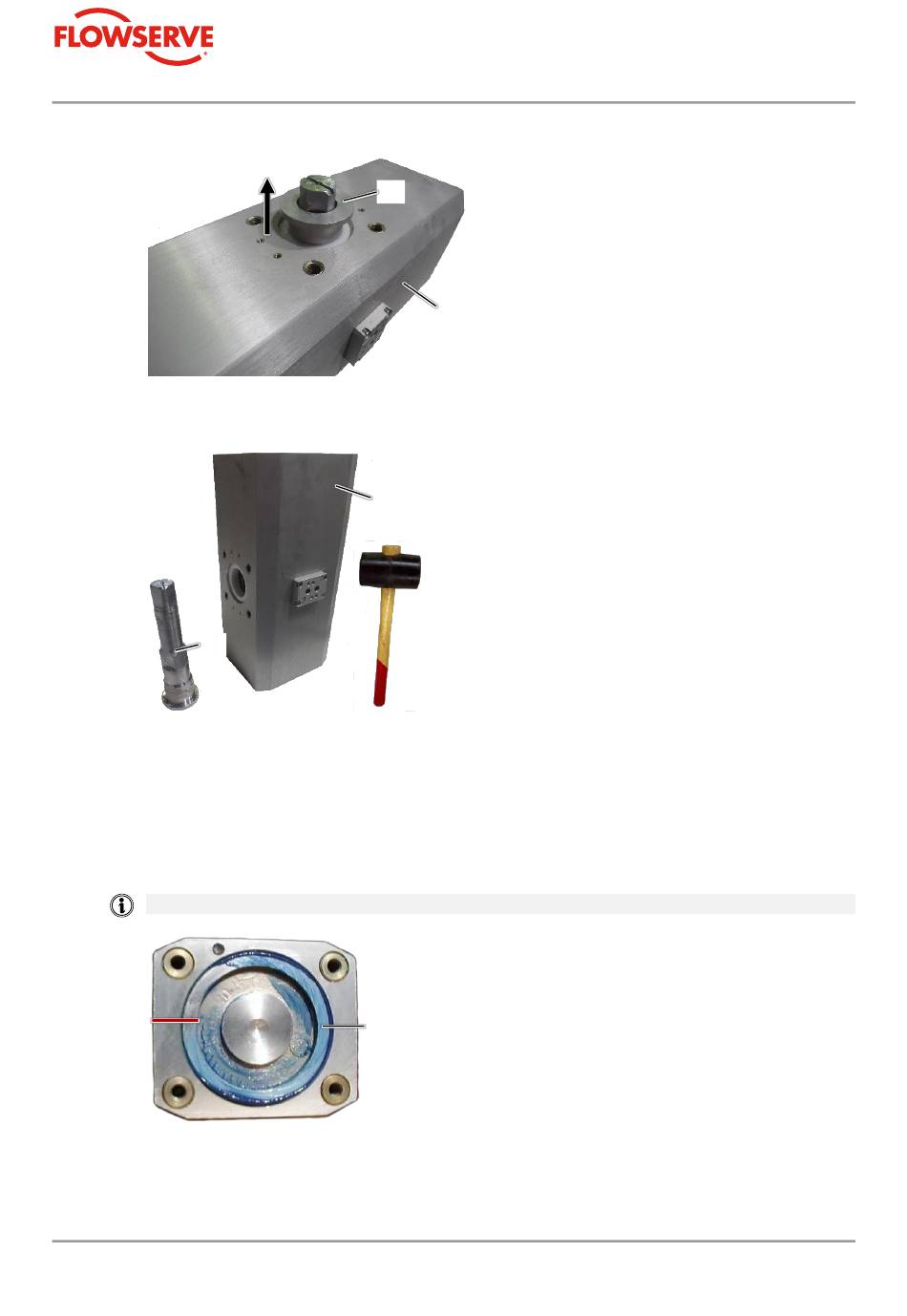

Retirer la douille de compensation [8] du carter [10].
11.
Chasser l'arbre moteur [4] du carter [10] à l'aide d'un maillet en caoutchouc.
[4]
12.
Enlever les coussinets de palier [15] et les joints Q/joints toriques [12][14] du carter
[10].
13.
Pousser la paire de pistons [9] à l'aide d'un outil souple jusqu'à ce qu'elle soit à
fleur du carter [10].
14.
Marquer le piston [9] et la face avant du carter.
Utiliser de préférence un feutre ou une aiguille à tracer pour effectuer le marquage.
15.
Pousser maintenant la paire de pistons [9] entièrement hors du carter [10].
Actionneur pneumatique ROTADISK RD & RDF
[8]
[10]
[10]
[9]
