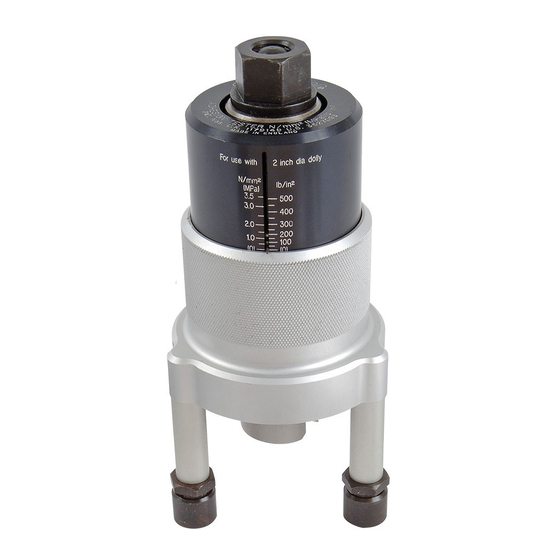

- Page 1 Elcometer 106 Testeur d’Adhérence Mode d’Emploi...
- Page 2 Limited. Toutes les autres marques déposées sont reconnues. Une Fiche Technique de Sécurité de Produit pour la colle araldite époxy vendue avec l'Elcometer 106 est disponible en tant qu'accessoire et en téléchargement sur notre site Internet via le lien suivant: www.elcometer.com/images/MSDS/araldite_epoxy_adhesive.pdf...
-
Page 3: Table Des Matières
SOMMAIRE Chapitre Page A propos de votre testeur d’adhérence ..........2 Utiliser votre testeur d’adhérence . -
Page 4: Propos De Votre Testeur D'adhérence
Nos produits couvrent tous les aspects de l’inspection des revêtements, du développement à l’application et à la phase post-application. Le Testeur d’Adhérence par Traction Elcometer 106 est l’un des meilleurs au Monde. En achetant cet équipement, vous bénéficiez du service et du réseau mondial d’assistance d’Elcometer. Pour plus d’information, visitez notre site Internet sur www.elcometer.com... -
Page 5: Contenu De L'emballage
1.1 NORMES Votre Testeur d’Adhérence par Traction Elcometer 106 peut être utilisé en conformité avec les normes Nationales et Internationales ASTM D 4541, AS/NZS 1580.408.5, EN 13144, ISO 4624 remplacée par EN 24624 & NF T30-062, ISO 16276-1, JIS K 5600-5-7 & NF T30-606. -
Page 6: Utiliser Votre Testeur D'adhérence
7. Les plots peuvent être réutilisés après nettoyage. Vous pouvez également acquérir des plots supplémentaires auprès d’Elcometer ou de votre fournisseur local - voir “Pièces détachées et accessoires” page 12. 2.2 FIXER LE PLOT DE TEST - SURFACES VERTICALES Une pince magnétique est livrée avec votre Elcometer 106. -
Page 7: Appliquer Une Charge Sur Le Plot
2.3 APPLIQUER UNE CHARGE SUR LE PLOT 1. Détourez très minitieusement la base du plot à l’aide de l’outil de découpe. Cela n’est nécessaire que si la liaison latérale dans le revêtement est supérieure à l’adhérence, dans le cas de revêtements élastomères par exemple. Placez la bague de maintien sur le plot en vous assurant qu’il repose bien à... - Page 8 Le tableau ci-dessous indique la durée autorisée pour chaque tour - voir Table 1. Certaines Normes autorisent une cadence plus lente (secondes supplémentaires) jusqu’à une durée maxi. Table 1: Elcometer 106 Cadence, s/tour (cf. Normes) Echelle Max MPa...
-
Page 9: Évaluation Des Résultats
2.4 ÉVALUATION DES RÉSULTATS Pour enregistrer le résultat, commencez par inspecter la surface du plot. Dans la plupart des cas, le revêtement adhère entièrement au plot, et le test est reconnu 100% valide. Dans d’autres cas, le revêtement ne couvre qu’une partie du plot ; il faut alors noter un défaut partiel d’adhérence. Si aucune marque de revêtement n’est présente sur le plot, il faut le répertorier comme un défaut de l’adhésif (ou de la colle). -
Page 10: Plots De Test
Temps de séchage : • 8 heures à 25°C • 4 heures à 10°C • 2 heures à 23°C • 1.5 heures à 40°C Elle convient pour les environnements chauds ou froids. D’autres adhésifs contiennent de l’acrylique et ont un temps de séchage beaucoup plus rapide. Loctite Multibond est bien adaptée aux basses températures et sèche entièrement en 24 heures. -
Page 11: Maintenance
à fond, au-delà de l’échelle gravée sur le corps cylindrique. Dans ce cas, il faut vérifier les valeurs indiquées par le testeur et, si nécessaire, le retourner chez Elcometer pour le remplacement des rondelles Belleville et une recalibration. -
Page 12: Caractéristiques Techniques
6 CARACTÉRISTIQUES TECHNIQUES Echelle N/mm (MPa) kg/cm lb/in 0.5 à 3.5 5 à 35 100 à 500 1 à 7 10 à 70 200 à 1000 3 à 15 30 à 150 500 à 2000 5 à 22 50 à 220 500 à... - Page 13 Précision : < 15% de la mesure Matériau : Corps en aluminium anodisé, pieds en acier Diamètre plot de test : 20 mm (plot standard) 40 mm (plot large) Matériau plot de test : Aluminium haute résistance Bague de maintien Acier plaqué...
-
Page 14: Pièces Détachées Et Accessoires
7 PIÈCES DÉTACHÉES ET ACCESSOIRES Le Testeur d’Adhérence par Traction Elcometer 106 est livré complet avec tous les éléments nécessaires pour commencer à prendre des mesures. Cependant, à l’usage, il pourra être nécessaire de remplacer certains articles. Vous pourrez acquérir les pièces suivantes auprès d’Elcometer ou de votre fournisseur... -
Page 15: Équipements Associés
8 ÉQUIPEMENTS ASSOCIÉS Elcometer fabrique une large gamme de jauges d’adhérence et de produits d’inspection complémentaires. Les utilisateurs de l’Elcometer 106 peuvent aussi être concernés par les produits Elcometer suivants : • Hygromètres, Mesureurs de Point de Rosée, Thermomètres •...
