Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
•
Brancher la fiche de courant de soudage de la torche combinée dans la prise de raccordement
(courant de soudage (-)) et verrouiller en tournant vers la droite (uniquement pour les variantes avec
raccord de courant de soudage séparé).
Si disponible :
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
5.3.2
Raccord câble de masse
Pos. Symbole Description
1
2
•
Brancher la fiche du câble de masse dans la prise de courant de soudage, brancher le courant de
soudage « + » puis verrouillez en tournant vers la droite.
299-030700-TWD02
25.11.2016
0
Prise de raccordement courant de soudage « + »
•
Soudage TIG :
Pièce
Structure et fonctionnement

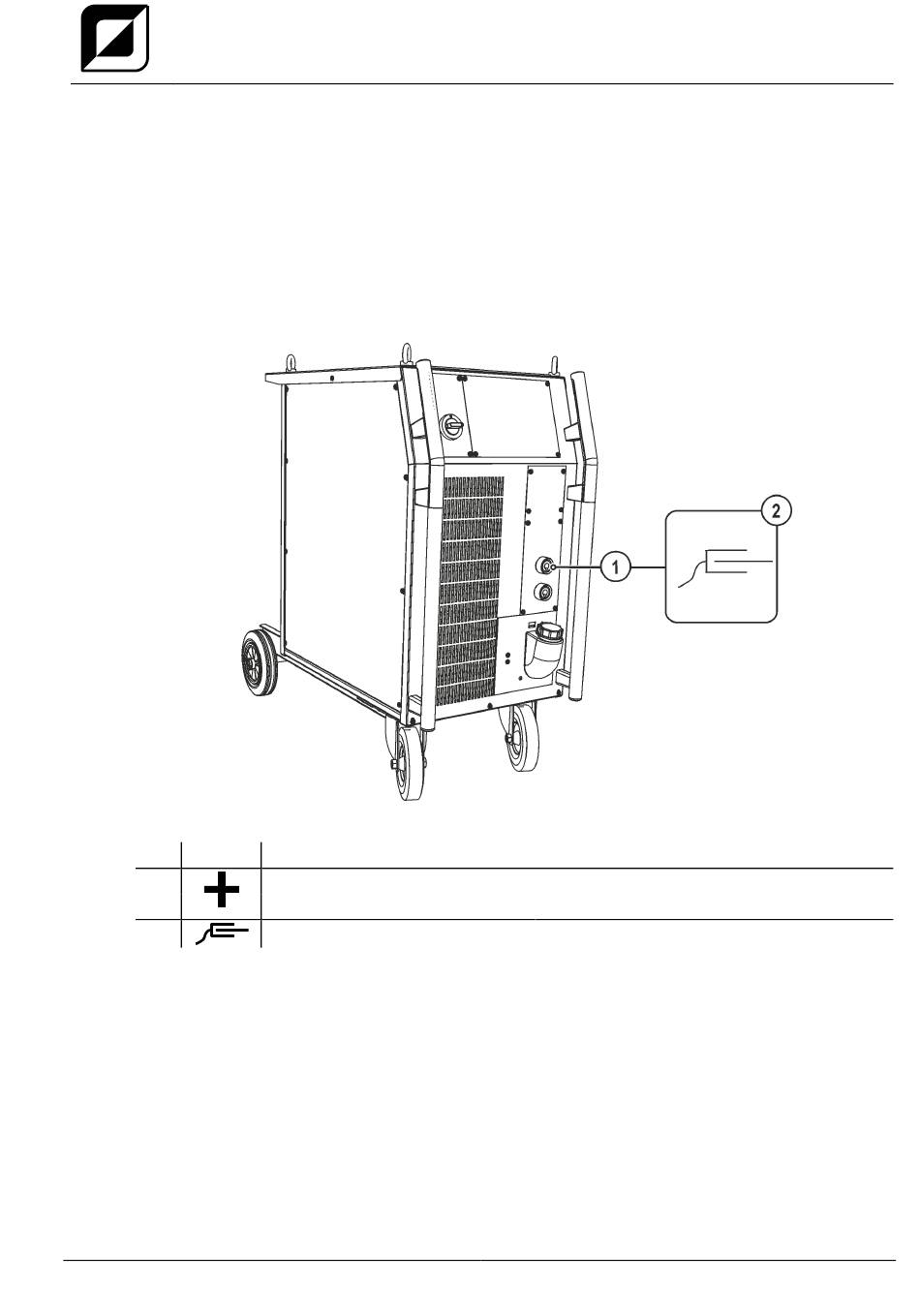

Illustration 5-10
Raccordement de la pièce
Procédé de soudage TIG
31
