6 / 9
Taille de la
Binning
reconstruction
3
340x340x340 pixels
(89 µm)
3
460x460x460 pixels
(89 µm)
3
512x512x512 pixels
(44 µm)
3
700x700x700 pixels
(44 µm)
3
940x940x940 pixels
(44 µm)
À cause de la rétroprojection conique, la résolution en voxels
de la série d'images tomodensitométriques est légèrement
meilleure que la résolution en pixels du capteur.

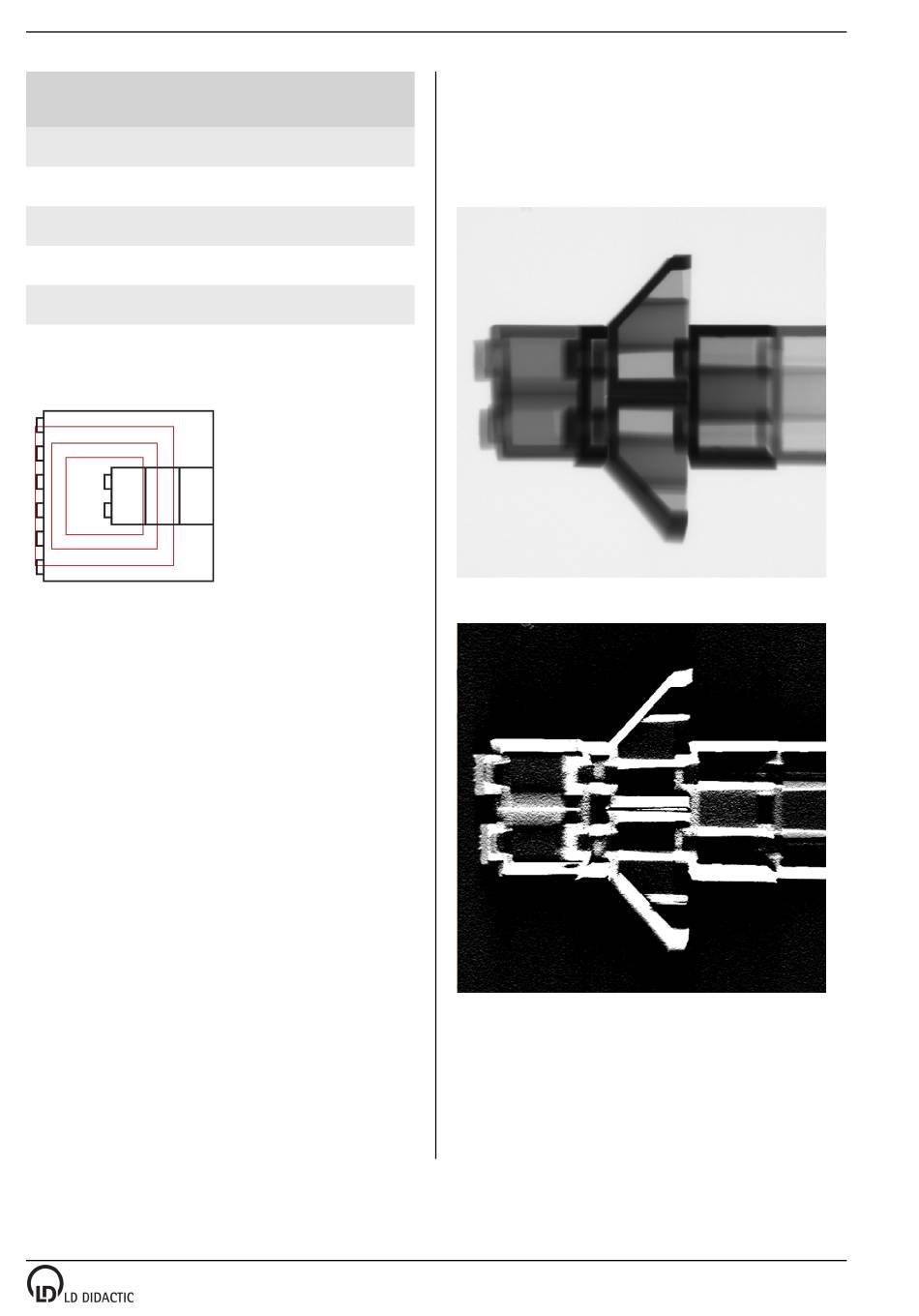

Fig. 6:
Position du volume de reconstruction aux longueurs d'arête
2,2 cm, 3 cm et 4 cm par rapport aux briques lego lorsque
l'adaptateur lego est d'abord doté de la plaque lego 6x6.
9.6 Exploitation
Les possibilités d'exploitation disponibles dans la vue en 3D
sont nombreuses :
•
rotation du volume
•
zoomage du volume
•
réglage de l'intensité, de la transparence et du dégradé
•
représentation de plans de coupe 2D
•
mesure de la distance dans un plan de coupe 2D
•
détermination des coefficients d'atténuation µ et des
nombres CT H
•
animation autour de l'axe de rotation ou avec la souris,
par ex. pour la réalisation de films
•
visualisation des arêtes du cube
•
lumière avec réglage des paramètres de lumière
•
représentation stéréoscopique pour les lunettes rouge et
cyan
•
plein écran
Pour
davantage
d'informations
d'exploitation, veuillez consulter le manuel utilisateur ou l'aide
du programme.
Réglages graphique 3D
Notamment avec les vieilles cartes graphiques, il peut
s'avérer judicieux d'améliorer le taux de rafraîchissement par
des réglages graphique 3D appropriés.
Pour davantage d'informations sur les réglages graphique 3D,
veuillez consulter le manuel utilisateur ou l'aide du pro
gramme.
Arête
Taille
du
du
cube
fichier
1:2
3 cm
150 MB
1:2
4,1 cm
370 MB
arrêt
2,2 cm
512 MB
arrêt
3 cm
1,3 GB
arrêt
4,1 cm
3,2 GB
sur
les
possibilités
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · Email: info@ld-didactic.de · Technical alterations reserved
10 Exemples
10.1 Balayage TDM de briques lego
L'adaptateur lego (par ex. de 554 826) permet de soumettre
toutes les petites constructions en legos à un examen tomo
densitométrique.
Fig. 7:
L'écran fluorescent montre la projection de l'objet examiné
sous l'angle réglé.
Fig. 8:
La tomodensitométrie recourt à la « rétroprojection filtrée »
pour chaque angle en vue de la reconstruction du volume
complet. Logarithmisée et non filtrée, la projection de la
fig. 7 est montrée ici.
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Mode d´emploi 554 8281
