Alternative 2 / 2
2.

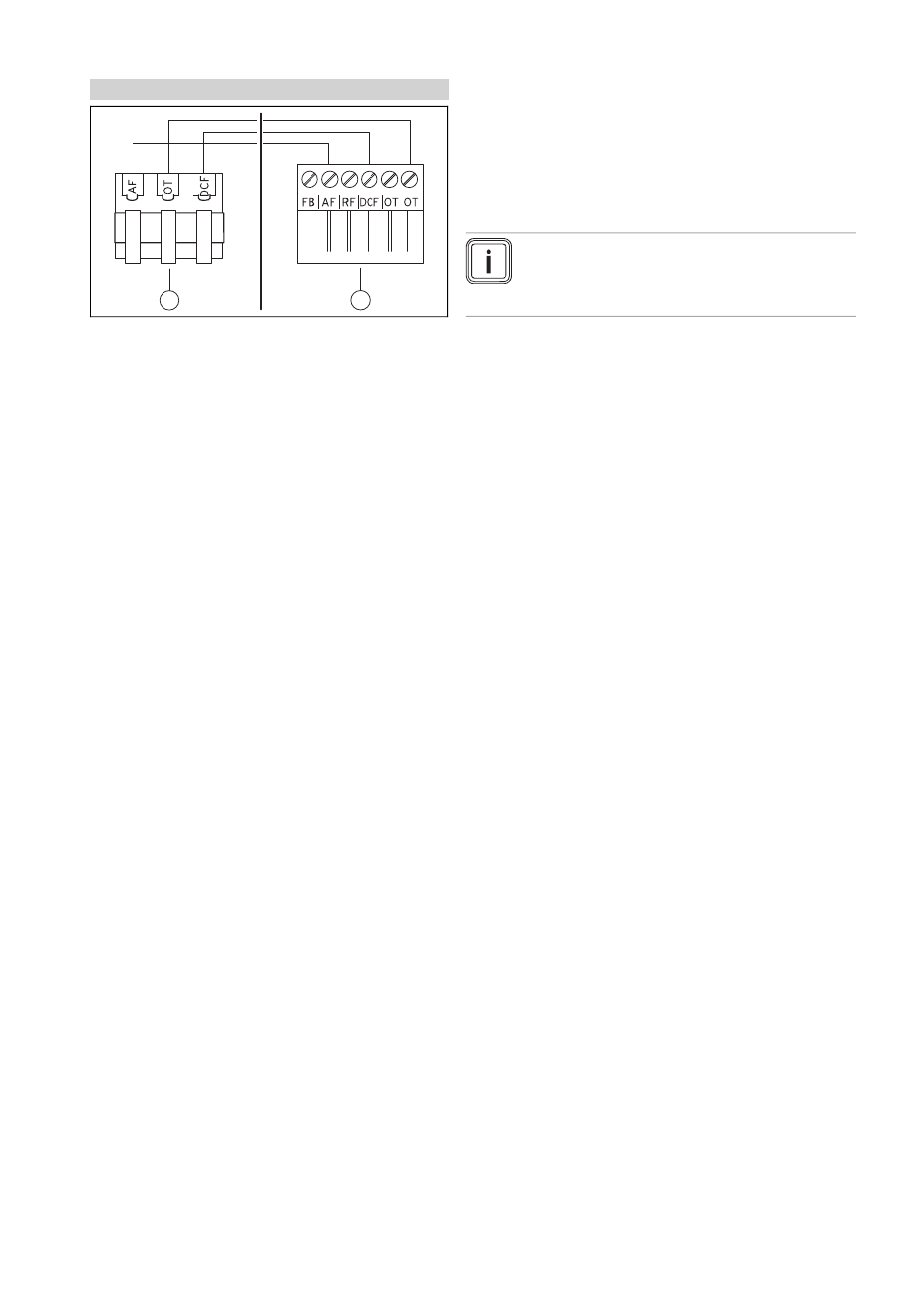

Conditions: Sonde extérieure VRC 9535
1
▶
Branchez le câble de raccordement au bornier de la
sonde extérieure (1).
3.
Branchez le câble de raccordement sur le connecteur
encartable à 6 pôles du générateur de chaleur (2).
4.
Faites cheminer le câble de raccordement avec le
connecteur encartable à 6 pôles jusqu'au boîtier
électrique du générateur de chaleur.
5.
Branchez le connecteur encartable à 6 pôles à l'empla-
cement X41 du circuit imprimé du boîtier électrique.
6
Mise en service
Lorsque vous passez de l'installation électrique à la mise en
fonctionnement initiale du système, les installations assis-
tées des composants se lancent automatiquement. Paramé-
trez les valeurs requises au niveau des composants dans un
premier temps, puis au niveau du régulateur.
Guide d'installation (→ page 30)
Une fois que l'installation assistée se termine, Installation
terminée s'affiche à l'écran. Appuyez sur la touche de sé-
lection OK pour accéder à la configuration système du menu
réservé à l'installateur.
Vous pourrez spécifier toutes les autres valeurs dans le ni-
veau réservé à l'installateur (Accès technicien) et le niveau
de commande utilisateur.
Accès technicien (→ page 30)
Niveaux de commande (→ notice d'utilisation, annexe A.2)
Tous les réglages que vous avez effectués par l'intermé-
diaire de l'installation assistée peuvent être modifiés ultérieu-
rement en passant par le niveau de commande utilisateur ou
le menu réservé à l'installateur.
7
Remise à l'utilisateur
▶
Formez l'utilisateur à la manipulation et au fonctionne-
ment de son produit.
▶
Remettez-lui tous les documents et notices relatifs à l'ap-
pareil qui lui sont destinés et qui devront être conservés.
▶
Indiquez à l'utilisateur la référence d'article du produit.
▶
Parcourez la notice d'utilisation en compagnie de l'utilisa-
teur.
▶
Répondez à toutes ses questions.
▶
Insistez particulièrement sur les consignes de sécurité
que l'utilisateur doit impérativement respecter.
0020196677_02 multiMATIC Notice d'installation
▶
Veillez à ce que l'utilisateur ait pris connaissance de
toutes les mesures liées à la fonction anti-légionelles afin
de satisfaire aux prescriptions en vigueur en matière de
prévention de la légionellose.
8
Fonctions de commande et
d'affichage
2
Le régulateur offre un niveau utilisateur et un niveau réservé
à l'installateur spécialisé.
La notice d'emploi du régulateur aborde les possibilités de
réglage et de visualisation offertes à l'utilisateur, le concept
de commande et donne un exemple de manipulation.
Pour accéder aux possibilités de réglage et de visualisation
réservées au professionnel qualifié, utilisez la touche de sé-
lection Menu → Accès technicien → Saisie du code d'ac-
cès.
Accès technicien (→ page 30)
Le chemin d'accès qui figure au début de la description
d'une fonction indique comment accéder à cette fonction au
sein de la structure des menus. Les mentions entre crochets
indiquent le niveau où se trouve la fonction.
Les fonctions CIRCUIT CHAUFFAGE 1, ZONE1, Pompe à
chaleur 1, Générateur 1 et Ballon de stockage solaire 1
sont décrites à titre d'exemple et peuvent être transposées à
l'ensemble des circuits chauffage, des zones, des pompes à
chaleur, des générateurs de chaleur et des ballons solaires.
Si une fonction ne s'applique qu'à un circuit chauffage, une
zone, une pompe à chaleur, un générateur de chaleur ou
un ballon solaire donné, cela est précisé en regard de la
fonction correspondante.
8.1
Informations d'entretien
8.1.1
Contact
Menu → Accès technicien → Informations d'entretien →
Contact
–
Vous pouvez entrer vos coordonnées (Entreprise et
Téléphone) dans le régulateur.
–
Lorsque l'entretien est parvenu à échéance, l'utilisateur
peut consulter vos coordonnées à l'écran du régulateur.
8.1.2
Spécification de la date de visite
Menu → Accès technicien → Informations d'entretien →
Date de visite
–
Il est possible d'enregistrer une date (jour/mois/année)
dans le régulateur pour la prochaine échéance d'entre-
tien de l'installation.
Lorsque la date de maintenance arrive à échéance, un mes-
sage de maintenance apparaît dans l'affichage de base.
Mise en service 6
Remarque
Les fonctions décrites dans ce chapitre ne sont
pas toutes compatibles avec toutes les configura-
tions d'installation.
