TRANSPORT, INSTALLATION ET MISE EN SERVICE
4.3

Raccord pneumatique

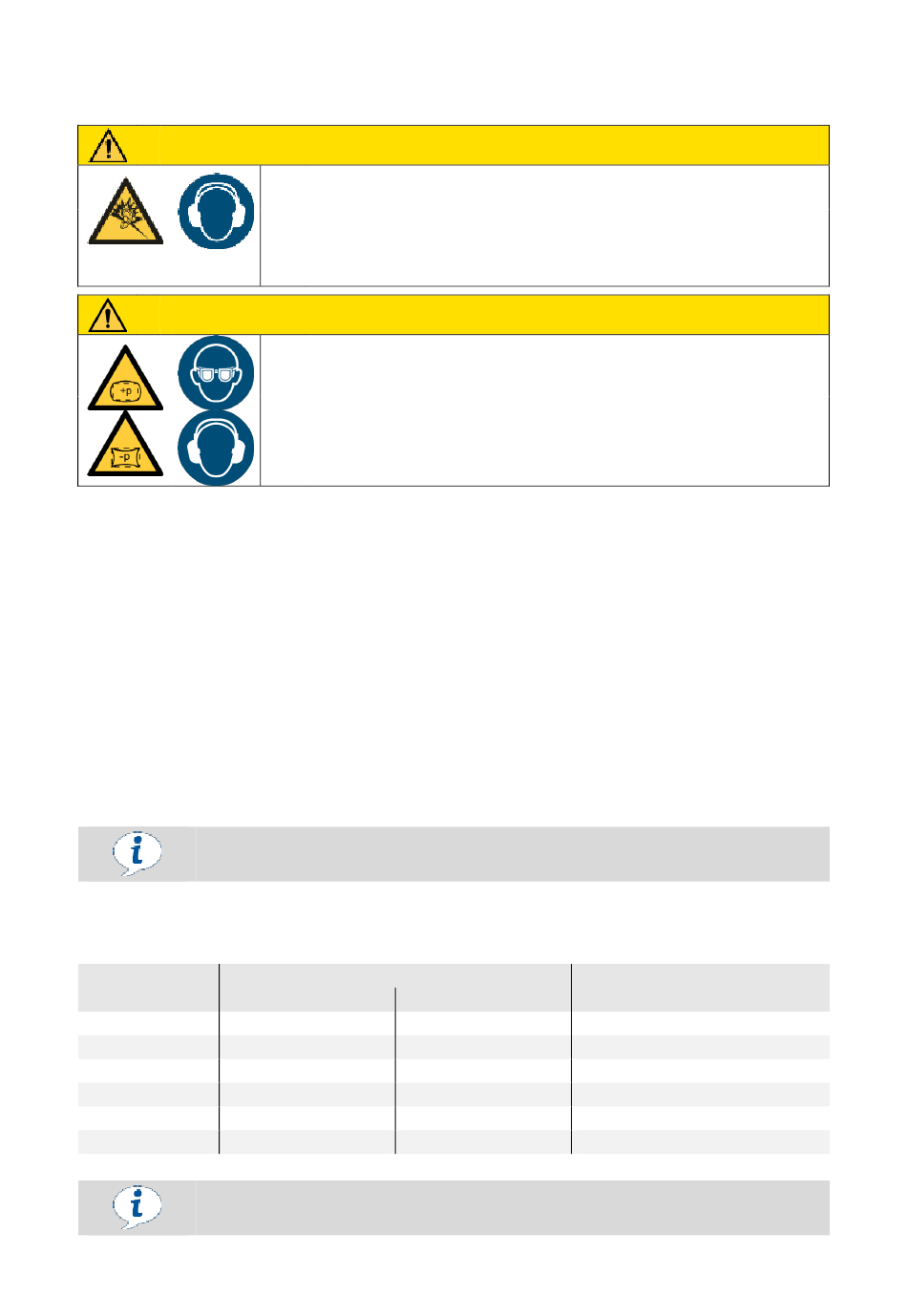

ATTENTION
VORSICHT

Utilisez uniquement de l'air comprimé de bonne qualité (air ou gaz neutre, filtré 5 µm, huilé ou
non).

Pour garantir une longue durée de vie de l'éjecteur, il est impératif que l'air comprimé soit de
grande qualité.

Des particules de saleté ou des corps étrangers dans les raccords de l'éjecteur ou dans les
tuyaux ou conduites sont susceptibles d'entraver le fonctionnement de l'éjecteur ou de
provoquer des dysfonctionnements.

Les tuyaux et les conduites doivent être les plus courts possibles.

L'alimentation en air comprimé est insuffisante en cas de diamètre intérieur trop petit côté air
comprimé. L'éjecteur ne peut donc pas atteindre ses performances.

Un diamètre intérieur trop petit côté vide entraîne une trop forte résistance au flux. Par
conséquent, la puissance d'aspiration baisse et les durées d'aspiration augmentent. De plus,
les temps de soufflage s'en trouvent rallongés.

Posez les tuyaux en veillant à ne pas les plier ni les écraser.

Utilisez exclusivement les diamètres intérieurs de tuyaux recommandés pour l'éjecteur. Si cela
n'est pas possible, utilisez le diamètre supérieur suivant.
Obturez les raccords du vide non requis pour réduire le bruit et empêcher que des corps
étrangers ne soient aspirés !
4.3.1 Sections de conduite recommandées (diamètre intérieur)
Classes de
puissance SCPS
07
10
15
2-07
2-09
2-14
1
)
se base sur une longueur de tuyau maximale de 2 m ; sélectionnez une section plus importante en cas de tuyaux plus longs.
Si la section de conduite recommandée est trop grande en raison du passage des câbles
(par ex. chaîne d'énergie, bride robot), les raccords d'air comprimé suivants sont disponibles
22 | FR
Nuisances sonores générées par une installation incorrecte du raccord
de la pression et du vide
Des troubles auditifs peuvent en découler à long terme.
► Corriger l'installation
►
Porter une protection auditive
Les dispositifs fermés sont susceptibles d'exploser sous l'action de l'air
comprimé. Les dispositifs fermés sont susceptibles d'imploser sous
l'action du vide.
Dommages liés à des pièces projetées ou aspirées
►
Porter des lunettes de protection
►
Porter une protection auditive
Section côté air comprimé
2 ... 8 éjecteurs
7
7
7
7
7
7
www.schmalz.com
9 ... 16 éjecteurs
9
9
9
9
9
9
Section côté vide
4
4
6
4
4
6
30.30.01.01262/01
