MANUEL D'INSTALLATION
KCIN
Clavier codé rétro-éclairé avec électronique déportée

2] RAPPELS ET RECOMMANDATIONS

Rappel de câblage
- La distance de câblage entre le KCIN
et l'électronique déportée doit être
au maximum de 10 m.
- Attention de ne pas passer vos fi ls
à proximité de câbles «Courant fort»
(ex: 230 V AC).
Câbles préconisés entre le KCIN
et l'électronique déportée
Câbles 2 paires (4 fi ls) SYT1 8/10ème.
Alimentations préconisées
Il existe deux alimentations adaptées
pour le clavier codé KCIN:
ARD12 et BS60
Montage
Afi n d'optimiser la fi xation du KCIN
et de prévenir les tentatives d'arrachage,
privilégiez les surfaces planes.

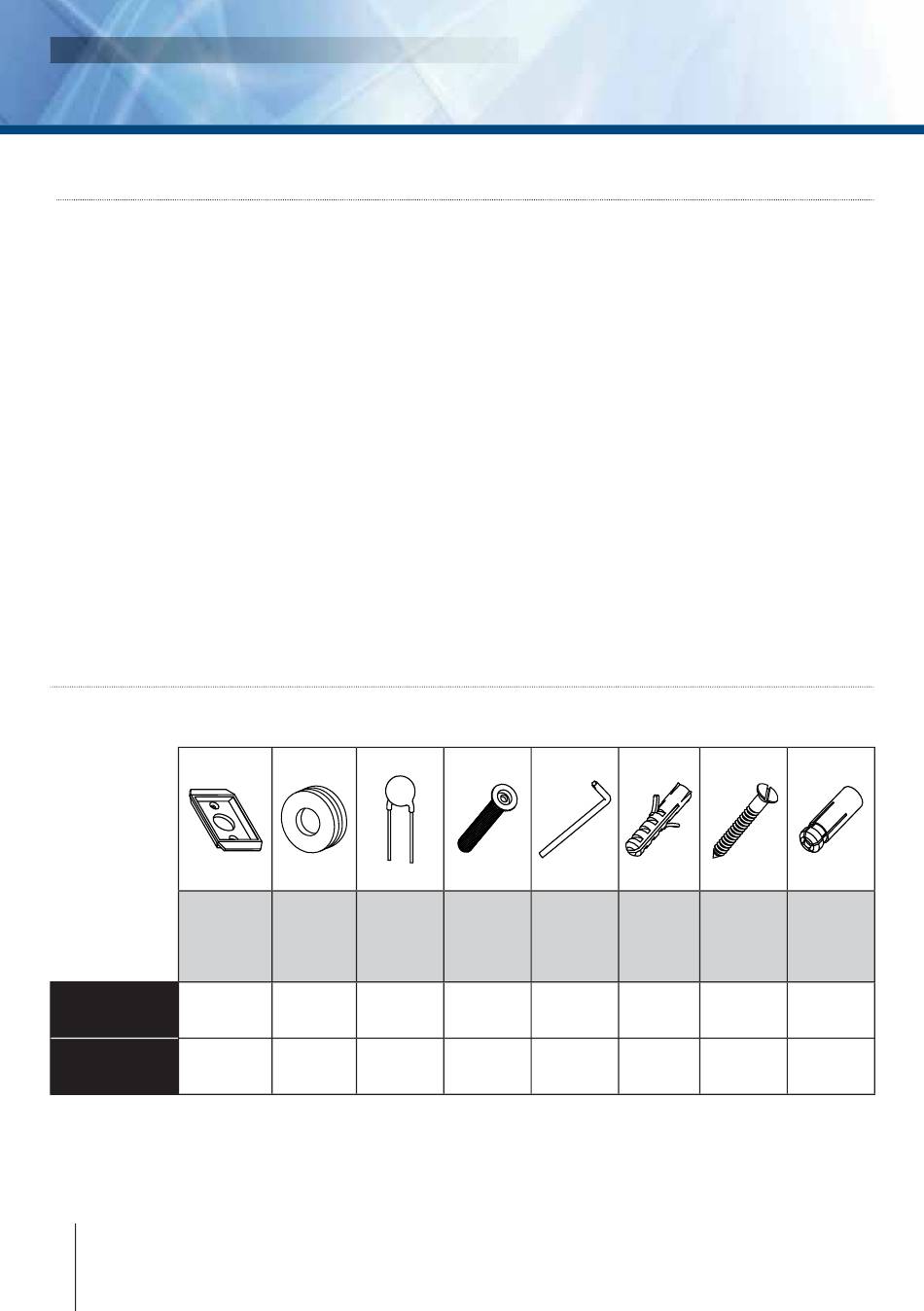

3] KIT DE MONTAGE

Plaque
de fi xation
de l'élec-
tronique
déportée
Electronique
déportée
KCIN
cdvi.com
14 14
cdvigroup.com
Passe fi l Varistance
1 2
- -
Composition des codes
- Par soucis de sécurité, veillez à modifi er
le code maître usine par celui de votre choix.
- Lors du changement du code maître usine
et de la création des codes utilisateurs, évitez
les codes trop simples (ex: les suites 3 4 5 6 7).
Recommandations d'installation
- Pour sécuriser l'installation, n'oubliez
pas de placer la varistance sur le système
de verrouillage, en parallèle, au niveau
de l'alimentation.
- L'électronique déportée du KCIN
doit être impérativement installée
dans un environnement clos et protégée
des conditions climatiques extérieures.
Vis Diax Clé mâle
®
à tête coudée
fraisée pour vis
(M5x35) Diax
- -
1 2
Vis
cruciforme
Cheville
à tête
plastique
fraisée
®
(M4x30)
- 2 2
1 2 2
Cheville
métallique
-
2
