MANUEL D'UTILISATION ET D'ENTRETIEN

RAINURAGE DE TUYAUX LONGS

ATTENTION
• Pour les tuyaux longs, assurez-vous que
le support de tuyau est bien positionné
pour minimiser l'asymétrie/évasement
de l'extrémité du tuyau.
• Ne PAS installer de couplage sur
les tuyaux qui excèdent le maximum
d'asymétrie/évasement permis.
• Cet outil doit être utilisé SEULEMENT
pour le rainurage par roulage des tuyaux
mentionnés dans les tableaux du chapitre
« Caractéristiques nominales de l'outil
et sélection des rouleaux ».
• Reportez-vous toujours au tableau
Spécifications des rainures pour
confirmer la conformité.
Ne pas se conformer à ces directives
pourrait être cause de dysfonctionnement
de produit, entraînant des blessures
et/ou des dommages matériels.

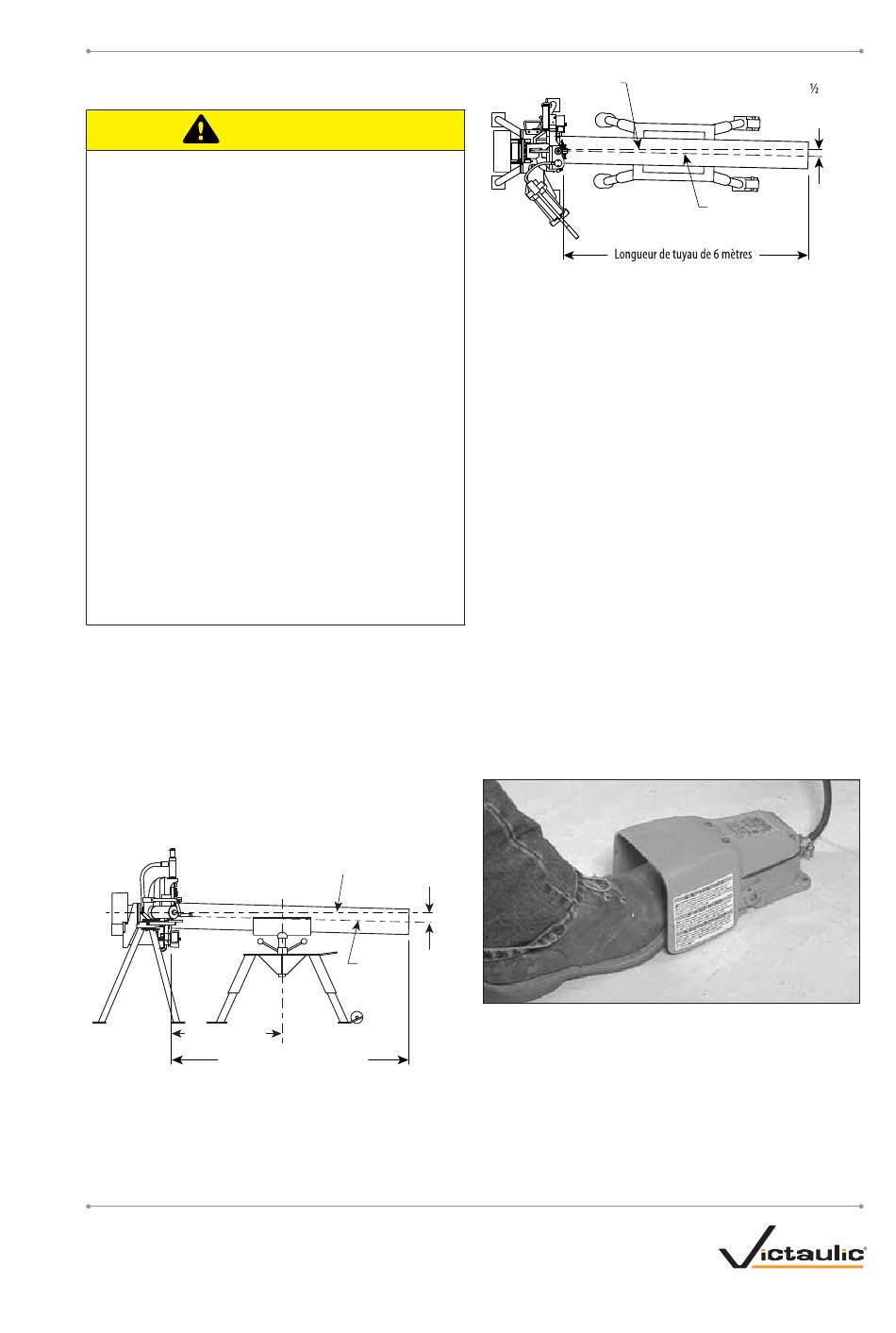

Pour le rainurage de tuyau dépassant la plus
grande longueur du Tableau 1, un support
de type à rouleau doit être utilisé et celui-ci doit
être capable de supporter le poids du tuyau
et lui permettre de tourner librement.
1. Assurez-vous que l'outil est au niveau.
Pour connaître les exigences de mise à niveau,
référez-vous au chapitre Installation de l'outil.
Grossissement des détails
pour plus de clarté
10 pi + 1 pi - 0 pi/
3 m + 0,3 m - 0 m
Longueur de tuyau de 6 mètres
2. Placez le support à une distance légèrement
plus grande que la demi-longueur du tuyau
à partir de l'outil (voir l'illustration ci haut).
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
TM-VE270/271FSD-FRC_20
½° à 1°
Axe de l'outil
2 à 4 pouces/
(de niveau)
50 à 100
Axe
du tuyau
(20 pieds)
TM-VE270/271FSD-FRC
Axe de l'outil
3. Positionnez le support de tuyau à environ
0 à 1/2 degré sur la gauche de l'axe médian de
l'outil (voir l'illustration ci haut). REMARQUE :
Si l'asymétrie/évasement de l'extrémité du tuyau
excède les tolérances permises, le déport
à gauche du tuyau devra être gardé à un
minimum. Il se peut qu'il soit nécessaire de
garder l'angle de déport à moins de 1/2 degré.
4. Si l'outil est adéquatement installé en position
au niveau mais que la fin du tuyau se trouve plus
élevée que l'extrémité à l'outil, il se pourrait que
le tuyau ne suive pas et il pourrait se produire
une asymétrie/évasement de l'extrémité rainurée.
Référez-vous au chapitre Installation de l'outil
et aux illustrations précédentes pour conformer
l'installation aux exigences de montage et de
positionnement du tuyau.
5. Avant d'entreprendre le travail, assurez-vous que
toutes les instructions des chapitres précédents
du présent manuel ont été suivies.
6. Raccordez l'outil à une prise électrique mise
à la terre.
mm
7. Actionnez brièvement la pédale d'opération pour
vérifier le fonctionnement de l'outil. Le rouleau
inférieur devrait tourner en sens horaire (lorsque
vu du devant de l'outil).
Grossissement des détails °
0° à
pour plus de clarté
0 à 2 pouces max./
0 à 50 mm max.
Axe du tuyau
(20 pieds)
RÉV._C
max.
