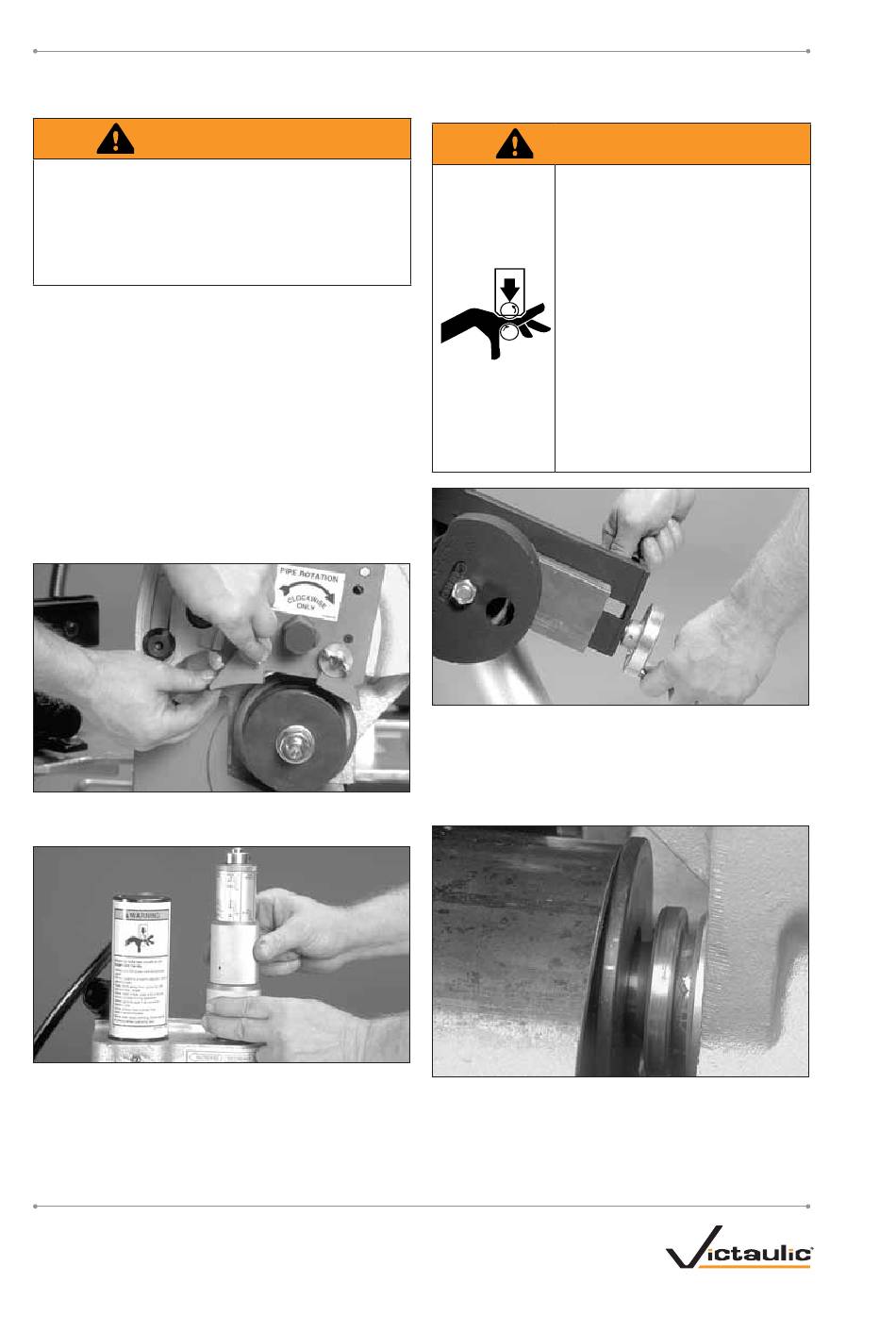

RÉGLAGE DES GARDES DE SÉCURITÉ
DES ROULEAUX
AVERTISSEMENT
• Toujours débrancher le cordon
d'alimentation électrique avant de régler
les gardes sur les rouleaux.
Le démarrage accidentel de l'outil peut
en effet entraîner des blessures graves.
Les protecteurs du VE270FSD doivent être réglés
à chaque changement des rouleaux ou lorsque le
diamètre ou l'épaisseur de paroi d'un tuyau diffère
de ceux du tuyau rainuré auparavant.
1. Vérifier que le jeu de rouleaux installé sur l'outil
convient au diamètre et au matériau de tuyau
à rainurer. Le diamètre et le numéro de pièce
sont inscrits sur les rouleaux qui sont de couleur
selon un code en fonction du matériau de
tuyauterie. Se reporter au tableau applicable
du chapitre intitulé Caractéristiques nominales
de l'outil et sélection des rouleaux.
2. Desserrez les écrous à oreilles et relever au maximum
les protecteurs réglables puis resserrez les écrous.
3. Réglez la butée de profondeur de rainure en
fonction du diamètre et de l'épaisseur du tuyau à
rainurer indiqué sur l'échelle en tournant le barillet
de verrouillage du régleur de profondeur de
rainurage vers la gauche et en alignant le régleur
à la marque adéquate de diamètre et d'épaisseur,
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
RÉV._C
TM-VE270/271FSD-FRC
et puis bloquez en place le dispositif de réglage
de profondeur à l'aide du barillet de verrouillage.
AVERTISSEMENT
Les rouleaux de rainurage
peuvent broyer ou couper
les doigts et les mains.
• Le chargement et le
déchargement des rouleaux
placera vos mains près des
rouleaux. Arrêtez toujours
l'outil lors des manipulations
et gardez vos mains à l'écart
des rouleaux de rainurage
ainsi que de celui du
stabilisateur de tuyau durant
le fonctionnement.
4. Si l'outil est muni du stabilisateur de tuyau
optionnel : desserrez la poignée de verrouillage
du stabilisateur et ramenez le bras d'extension
du rouleau stabilisateur à sa longueur minimale
(si requis) à l'aide du volant.
5. Installez une longueur de tuyau de diamètre et
épaisseur adéquats sur le rouleau inférieur de l'outil
en vous assurant que l'extrémité du tuyau fasse
contact avec le flasque de butée arrière du rouleau.
Le tuyau doit reposer directement par dessus le
rouleau sans former d'angle d'un côté ou de l'autre.
TM-VE270/271FSD-FRC_13
