MANUEL D'UTILISATION ET D'ENTRETIEN
RÉGLAGE DE BUTÉE DE PROFONDEUR DE
RAINURE (DIAMÈTRE À FOND DE RAINURE)
La butée de profondeur de rainure doit être réglée
pour chaque diamètre ou épaisseur de tuyau. Les
diamètres de rainures, identifiés comme dimension
C, sont énumérés au chapitre Spécifications
de rainures creusées. De plus, un autocollant
indiquant les diamètres C est apposé sur l'outil.
AVIS
• Pour faire les réglages indiqués
ci-dessous, Victaulic suggère d'utiliser
quelques courtes longueurs de tuyau de
rebut du matériau, diamètre et épaisseur
envisagés (assurez-vous que les longueurs
dépassent les minimum énumérés au
Tableau 1).
Pour obtenir le bon diamètre :
1. Déterminer le diamètre et l'épaisseur du tuyau
à rainurer.
2. Repérer le diamètre et l'épaisseur sur l'indicateur
de diamètre de tuyau. Cet indicateur de type
barillet tourne pour mieux voir la mesure.
3. Déverrouillez le régleur de profondeur.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
RÉV._C
TM-VE270/271FSD-FRC
3a. Alignez le bord supérieur du régleur
de profondeur à la ligne de positionnement
la plus basse de l'échelle inscrite pour
le diamètre requis.
3b. Maintenez le régleur de profondeur pour
l'empêcher de tourner.
3c. Tournez le barillet de verrouillage du régleur
en sens antihoraire pour bloquer le régleur en
place puis débloquez-le ensuite pour bien aligner
le régleur de profondeur au bon diamètre et
épaisseur de tuyau de l'indicateur de diamètre,
et reverrouillez le régleur de profondeur à l'aide
du barillet.
• Forcer la rotation du régleur de profondeur
lorsque le barillet de verrouillage est serré
causera une usure prématurée des filets
durégleur et du bélier de vérin.
• Les repères permettent un réglage
approximatif du diamètre de rainure
et ne correspondent pas à des valeurs
de réglage exactes. Il est impossible de
régler exactement la butée de profondeur

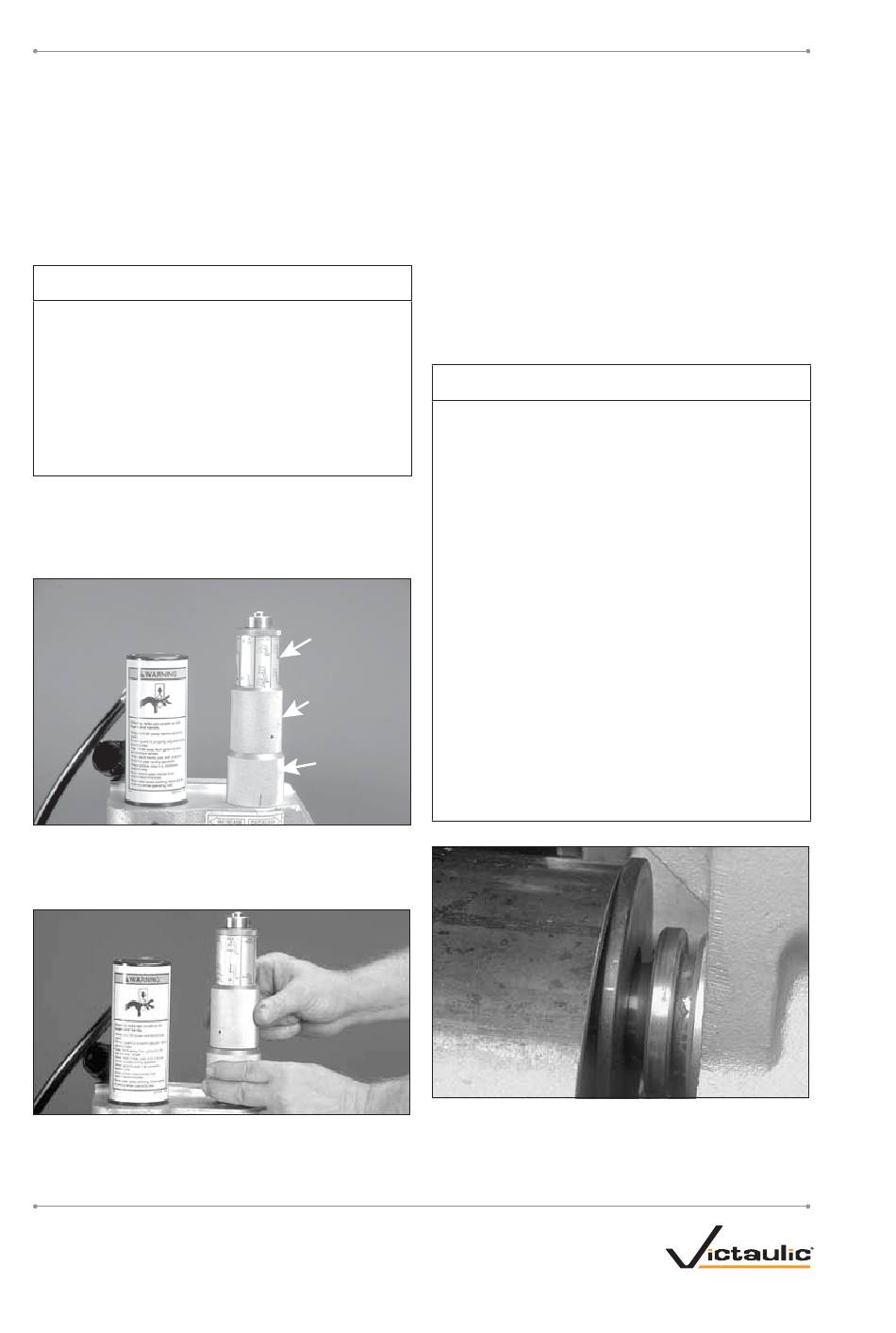

Indicateur
de rainure à cause des variations
de diamètre
de tuyau
des valeurs réelles du D.E. (diamètre
extérieur) et de l'épaisseur des tuyaux.
Dispositif
de réglage de
• Faites un premier creusage à une faible
la profondeur
profondeur (au repère inférieur de
de rainurage
Verrou du l'échelle) et puis faites le réglage pour
dispositif de
la profondeur finale.
réglage de la
profondeur
de rainurage
4 Insérez une longueur de tuyau au-dessus du
rouleau inférieur, en amenant son extrémité
contre le flasque de butée arrière de ce rouleau.
AVIS
