CAIRpool
Installation de la vanne 3 voies sur les batteries chaudes
AB
M
~
A
VL
Batterie
chaude
Systèmes
RL
distribu-
teur, etc

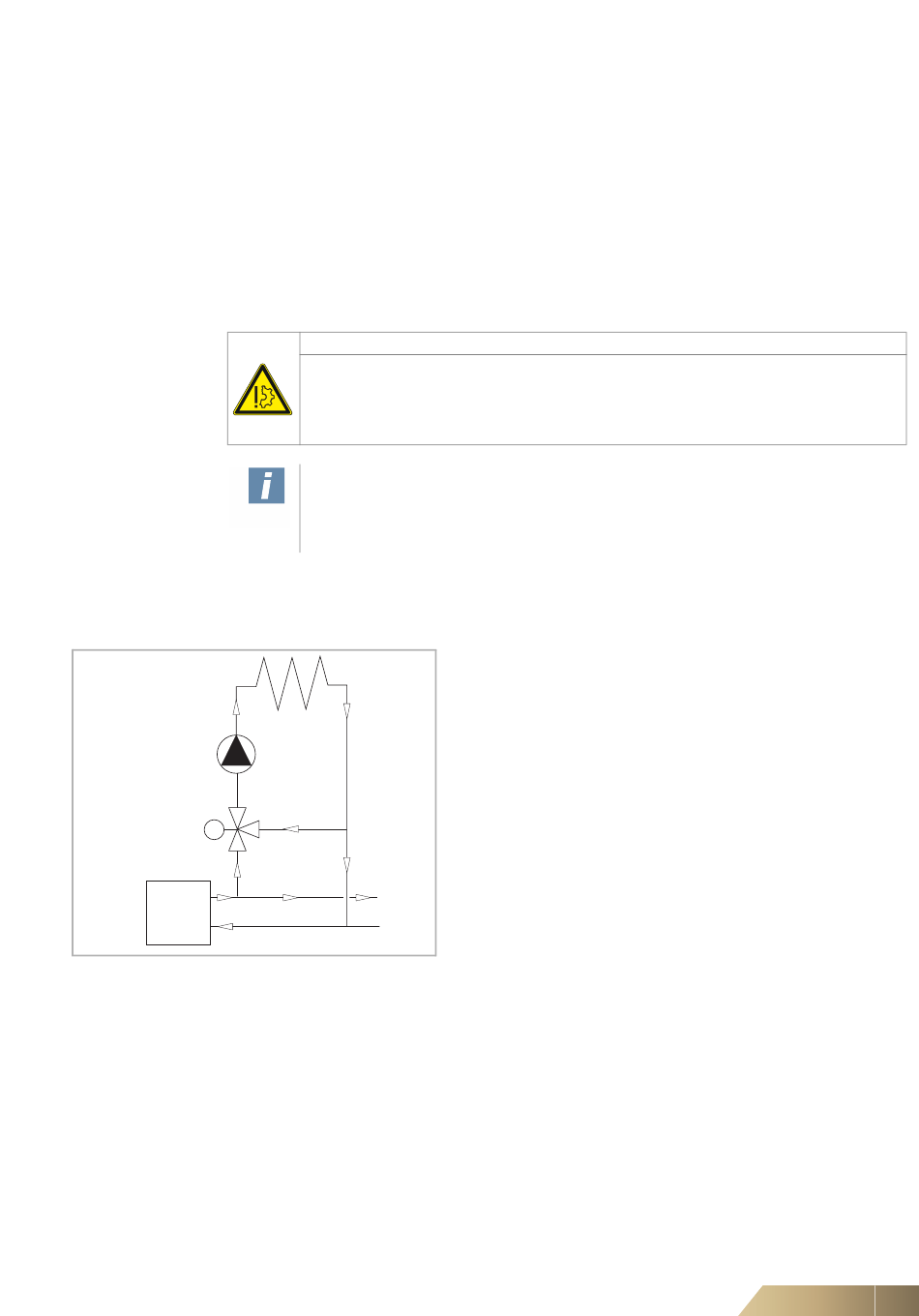

Fig. 6-1
Régulation mélangée 3 voies
FläktGroup DC-2015-0103-FR R5-02-2020 • Sous réserve de modifications
Opérations supplémentaires dans le cas de composants de traitement d'air pour
le refroidissement / le chauffage
•
Isolez après le montage les raccords de fluides et les tuyauteries contre la
condensation.
Le bac à condensats en acier inoxydable collecte l'eau de condensation. Pour
l'évacuation de l'eau de condensation, le bac à condensats est équipé d'un raccord
d'évacuation.
•
Vous reporter à la section concernant le siphon (voir « Raccorder le siphon et les
évacuations d'eau » à la page 55).
Tenez compte de ce qui suit dans le cas des centrales en fonctionnement air
neuf / air mélangé :
Risque d'endommagement de l'appareil !
•
L'échangeur de chaleur dans la centrale doit être protégé contre le givre et le gel
lorsque les températures ambiantes sont en dessous du point de givrage.
•
Ajoutez un produit antigel dans le circuit d'eau.
Important !
L'utilisation de glycol est tolérée, mais la quantité ne doit pas dépasser 50 % de
la quantité totale.
Une quantité plus élevée peut provoquer des dysfonctionnements.
L'utilisation de la vanne 3 voies est possible de deux manières :
Distribution de
chaleur
B
ATTENTION
A) Exemple de sélection : régulation mélangé 3 voies :
Application possible, par exemple, dans les installations avec
réchauffeurs d'air en mode de fonctionnement avec air mélangé
ou dans les réchauffeurs d'air de très grande taille.
Avantage : bonne circulation de l'eau dans le circuit de l'instal-
lation, basse température d'entrée d'eau en hors pointe.
Installation
51
