Installation
Méthode de l'eau savonneuse
1. Enlevez les bouchons des vannes de 2 sorties et de 3 sorties.
2. Enlevez le bouchon de l'orifice de sortie de la vanne de trois sorties.
3. Pour ouvrir la vanne de 2 sorties faites tournez environ 90° la tige de
la vanne dans le sens contraire des aiguilles d'une montre, attendez
près de 2~3 secondes, puis fermez-la.
4. A l'aide d'une brosse molle, appliquez de l'eau savonneuse ou un
détergent liquide neutre aux raccords des unités intérieure ou
extérieure afin de vérifier l'étanchéité des points de raccordement de
la tuyauterie.
5. Si des bulles d'air se produisent, c'est qu'il y a des fuites dans les
tuyaux.

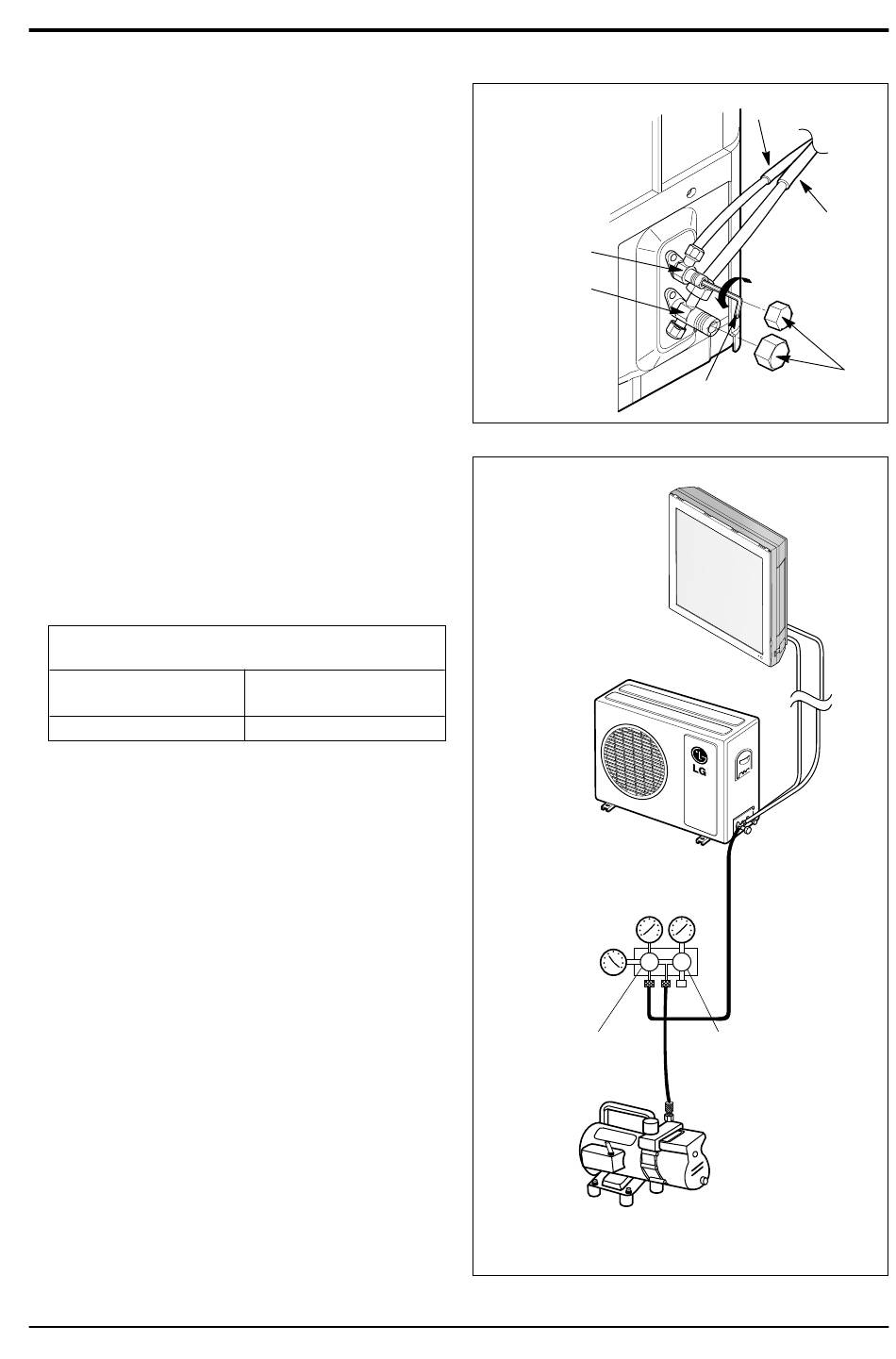

Evacuation
1. Raccordez l'extrémité du flexible décrit dans les pas précédents
à la pompe à vide afin d'évacuer la tuyauterie et l'unité
intérieure. Vérifiez que le bouton "Lo" (Bas) de la valve du
manifold est sur la position Ouvert. Puis, mettez en marche la
pompe à vide. Le temps d'exécution de l'opération d'évacuation
varie en fonction de la longueur des tuyaux ainsi que de la
capacité de la pompe. Le tableau suivant montre le temps
requis pour l'évacuation.
Temps requis pour l'évacuation si la pompe à vide
est utilisée à 30 gal/h
Si la longueur du tuyau est inférieure à
10m (33 pieds)
10 mini. ou plus
2. Une fois que le vide désiré est atteint, fermez le bouton "Lo"
(Bas) de la valve du manifold et arrêtez la pompe à vide.
Finition du travail
1. A l'aide d'une clé hexagonale, faites tourner la tige de la vanne
à liquide dans le sens contraire des aiguilles d'une montre
jusqu'à ouvrir complètement la vanne.
2. Faite tourner la tige de la vanne de la phase gaz dans le sens
contraire des aiguilles d'une montre jusqu'à ouvrir complètement
la vanne.
3. Desserrez légèrement le flexible connecté à l'orifice de sortie de
la phase gaz pour faire diminuer la pression, puis enlevez le
flexible.
4. Remettez à sa place le raccord conique et son chapeau dans
l'orifice de sortie de la phase gaz et serrez le raccord conique à
l'aide d'une clé réglable. Ce processus est très important pour
éviter des fuites.
5. Remettez à sa place les bouchons des vannes ainsi que les
vannes de services des phases gaz et liquide, puis serrez-les
complètement.
L'épuration de l'air à l'aide d'une pompe à vide est ainsi finie.
Le climatiseur est maintenant prêt pour tester son fonctionnement.
26 Climatiseur
Si la longueur du tuyau est
supérieure à 10m (33 pieds)
15 mini. ou plus
vanne de 2 sorties
(ouverte)
vanne de 3 sorties
(fermée)
Valve du Manifold
Manomètre
Lo
Ouvert
Pompe à vide
Côté liquide
Côté gaz
Bouchon
Clé hexagonale
Unité intérieure
Unité extérieure
Hi
Fermé
