Installation
Unité extérieure

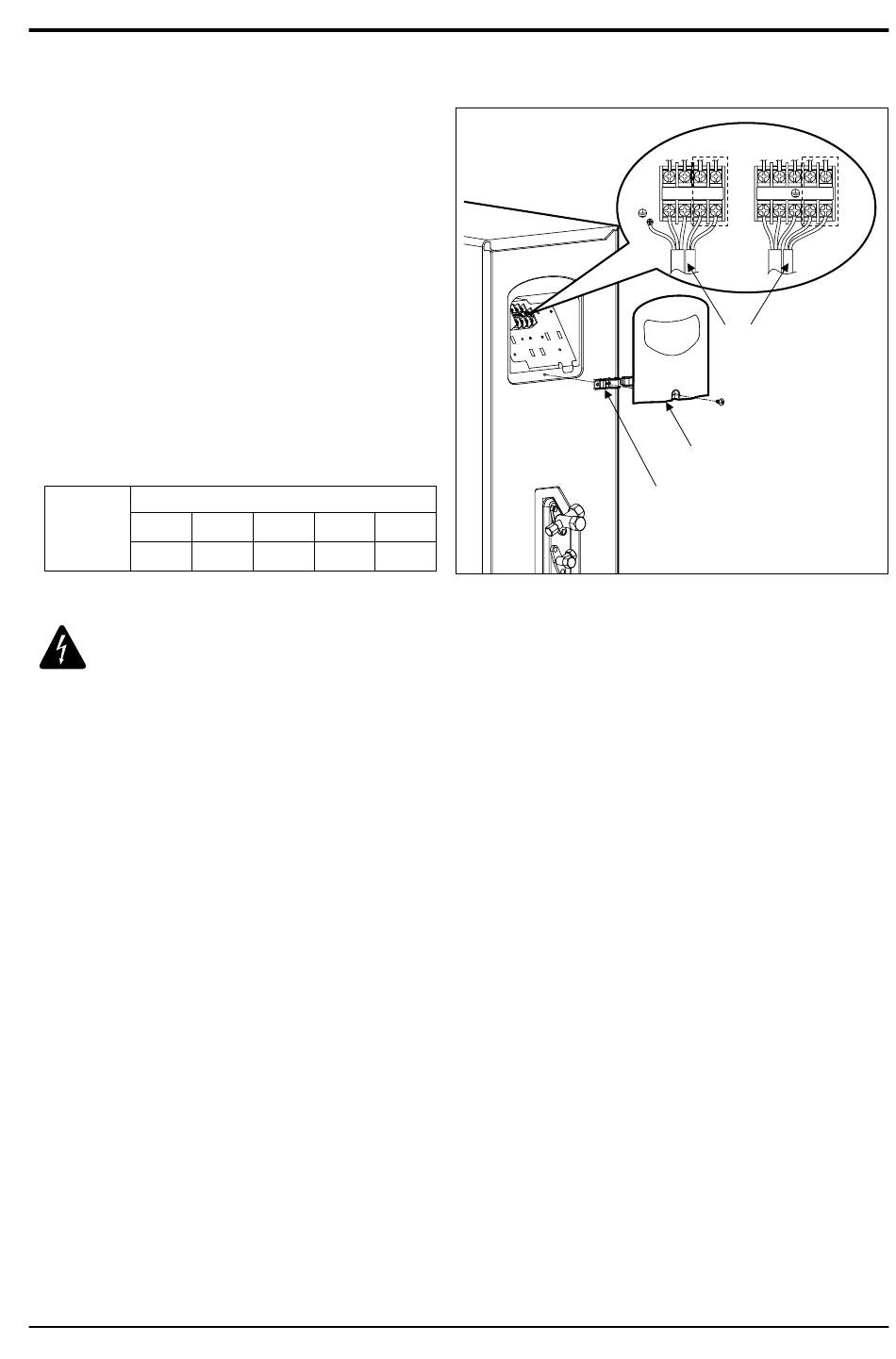

1. Enlevez le couvercle du tableau de commande
de l'unité en desserrant la vis.
Branchez les fils aux bornes du tableau de
commande un à un.
2. Assurez le câble sur le tableau de commande à
l'aide de la bride du cordon.
3. Fixez de nouveau le couvercle du tableau de
commande à sa place originale à l'aide de la vis.
4. Utilisez un coupe-circuit reconnu de 20A(14k)
entre la source d'énergie et l'unité.
Il faut installer un dispositif de sectionnement
afin de débrancher adéquatement toutes les
lignes d'alimentation.
Coupe-circuit
7k~14k
(A)
15
PRECAUTION: Suivant la confirmation des conditions ci-dessus,
préparez le câblage de la manière suivante:
1. Le climatiseur doit compter toujours avec un circuit électrique spécifique. En ce qui
concerne la méthode de câblage, suivez les instructions du schéma de connexions
situé à l'intérieure du couvercle du tableau de commande.
2. Les vis qui serrent le câblage au boîtier des installations électriques sont
susceptibles de se desserrer à cause des vibrations pendant le transport de l'unité.
Vérifiez qu'ils sont bien serrés. (Le fait qu'ils soient mal serrés pourrait provoquer la
brûlure des câbles).
3. Spécification de la source d'alimentation.
4. Confirmez que la capacité électrique est suffisante.
5. Vérifiez que la tension de démarrage est maintenue au-delà de 90 pour cent de la
tension nominale indiquée sur la plaque indicatrice.
6. Vérifiez que l'épaisseur du câble est conforme aux spécifications de la source
d'alimentation. (Faites attention en particulier au rapport entre la longueur et l'
épaisseur du câble.)
7. Dans des régions humides, installez toujours un coupe-circuit relié à la terre.
8. Une chute de tension pourrait provoquer:
• La vibration d'un disjoncteur magnétique, qui endommagerait le point de contact, la rupture
du fusible, des troubles dans le fonctionnement normal de la surcharge.
9. Les dispositifs de sectionnement de la source d'alimentation doivent être incorporés
dans le câblage fixe et ils doivent avoir un entrefer minimum de 3mm par rapport à
chaque conducteur actif (en phase).
22 Climatiseur
Classe
18k
24k~28k 30k, 32k 36k, 38k
20
30
30
Unité extérieure
40
BOÎTIER 1
BOÎTIER 2
1
2
3
4
1
2
3
(L)
(N)
(L)
(N)
Couvercle de la
commande
Câble de branchement
Collier de cordon
4
