CPsingle 1l
4.3 Raccordements électriques
4.3.1 Raccordements électriques (version de boitier / 115 V ou 230 V)
Assurez-vous que le moteur de pompe a la tension et la fréquence correctes (tolérance de tension ± 5 % et tolérance de fré-
quence ± 2 %).
Les pompes péristaltiques dans la version de boîtier SA-AC (230/115 V) sont livrées de façon standard avec un câble de raccorde-
ment de 2 m.
Le câble de raccordement fermement installé de la version du boîtier dispose de trois torons numérotés et d'un raccord en PE.
Le conducteur de protection doit être raccordé au toron jaune/vert du câble de raccordement.
Les sections de ligne et de mise à la terre doivent être ajustées au courant assigné.
Pour le raccordement électrique et en particulier pour le conducteur de protection, utilisez une section de ligne d'au moins 0,5
2
mm.
.
Respecter impérativement les indications divergentes sur la plaque signalétique. Les conditions sur le lieu d'utilisation doivent
correspondre à toutes les indications de plaque signalétique.

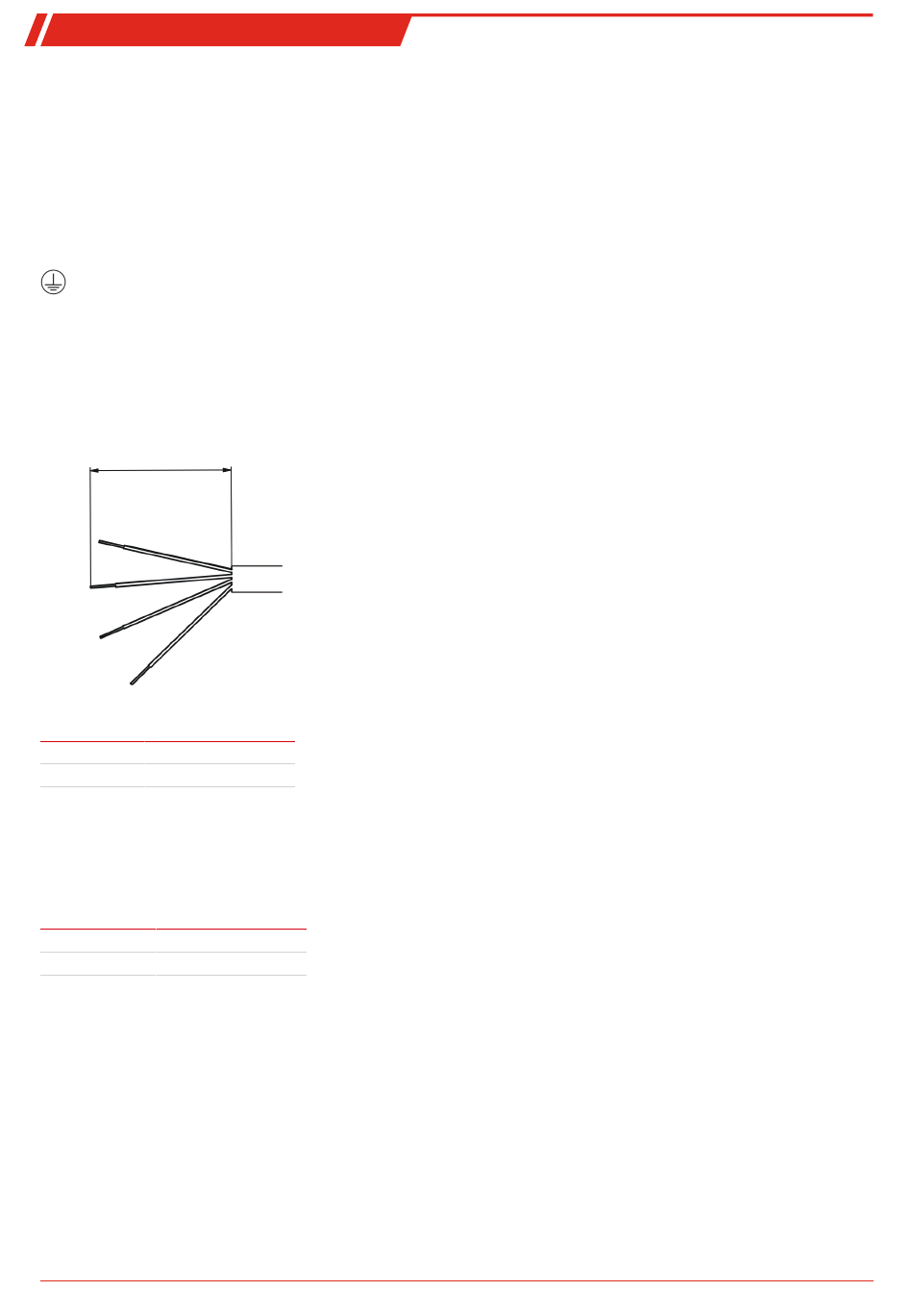

Pour un raccordement avec une alimentation de 115 V ou 230 V, les torons suivants doivent être raccordés :
40 mm
Isolation 6 mm
N° 3
N° 2
N° 1
PE
Alimentation
Raccordement
115 V
Toron 2 ; 3 et PE
230 V
Toron 1 ; 3 et PE
4.3.2 Raccordements électriques (version intégrée / 115 V ou 230 V)
Les torons à moteur ont une longueur de 500 mm.
Pour un raccordement avec une alimentation de 115 V ou 230 V, les torons suivants doivent être raccordés :
Alimentation
Raccordement
115 V
blanc et bleu
230 V
noir et bleu
8
Bühler Technologies GmbH
BF450034 ◦ 11/2020
