4 Installation de l'évaporateur à ventilation forcée
Si le flexible de drainage ne peut pas être placé suffisamment en pente, insérez le flexible
de drainage avec une tuyauterie d'élévation du drainage (à fournir), comme indiqué sur
l'illustration ci-dessous.
d

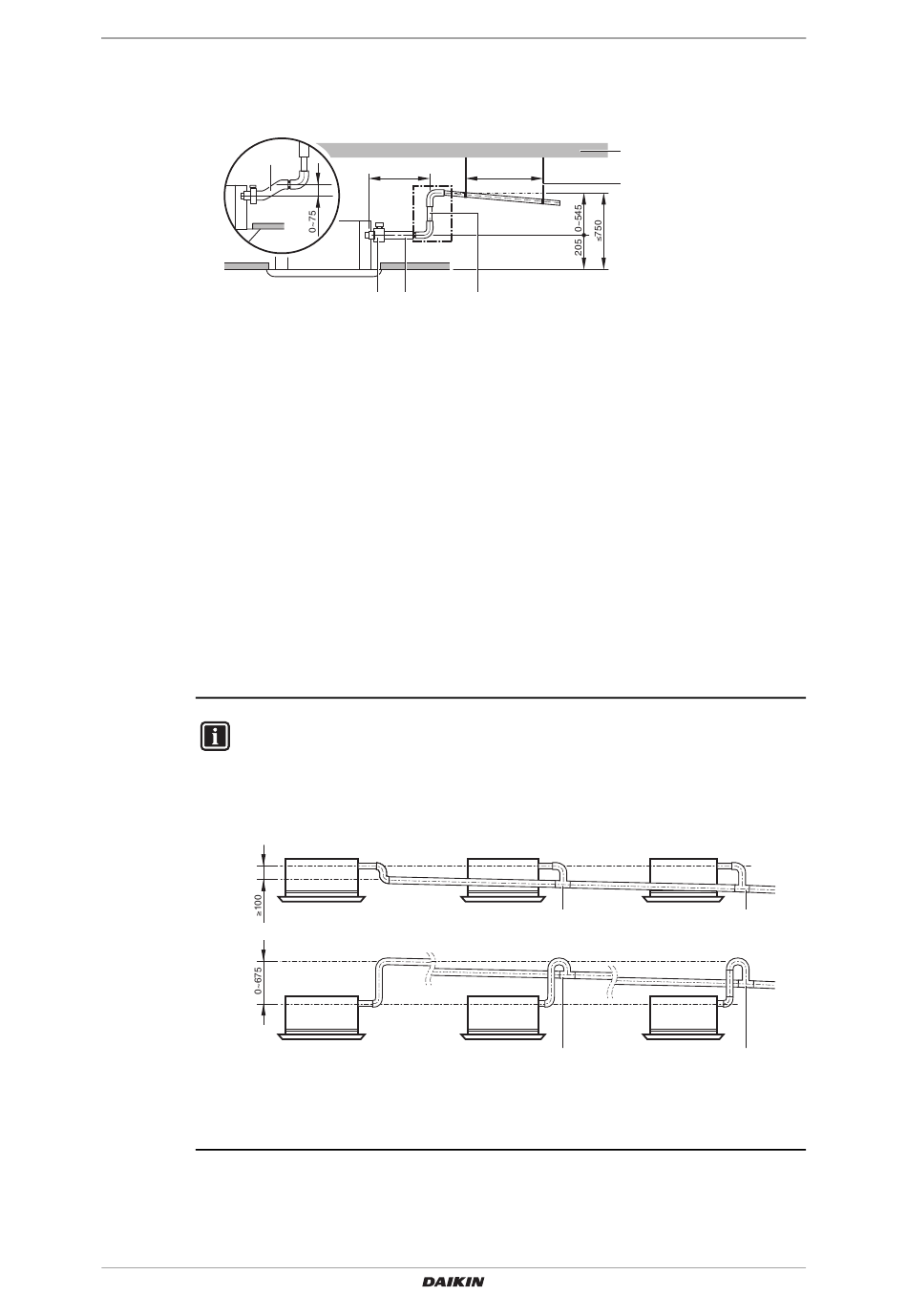

Fig. 4.17: Travaux de tuyauterie de drainage
a
b
c
d
e
■ La taille du tuyau doit être égale ou supérieure à celle du tuyau de raccord (diamètre
intérieur de 20 mm).
■ Installez les tuyaux d'élévation du drainage à une hauteur de 545 mm minimum.
■ Installez les tuyaux d'élévation du drainage à angle droit par rapport à l'unité et à une
distance de 300 mm maximum de l'unité.
■ Pour éviter les bulles d'air, installez le flexible de drainage de niveau ou légèrement
incliné vers le haut (≤75 mm).
■ Isolez complètement la tuyauterie de drainage dans le bâtiment.
Informations
Lors du regroupement de plusieurs tuyaux de drainage, installez les tuyaux comme
indiqué sur l'illustration ci-dessous. Choisissez des tuyaux de drainage de réduction
dont la taille est adaptée à la capacité de fonctionnement de l'unité.
Fig. 4.18: Regroupement de plusieurs tuyaux de drainage
a
Exécution des travaux de tuyauterie de drainage
Manuel d'installation
22
≤300
e d
Dalle du plafond
Chaise pendante
Tuyau d'élévation du drainage (diamètre nominal = 20 mm)
Flexible de drainage (fourni avec l'unité)
Attache en métal (fournie avec l'unité)
Tuyaux de drainage de réduction à joint en T
a
1~1.5 m
b
c
a
a
Évaporateurs à ventilation forcée
a
a
FWF
