Manuel d'utilisation

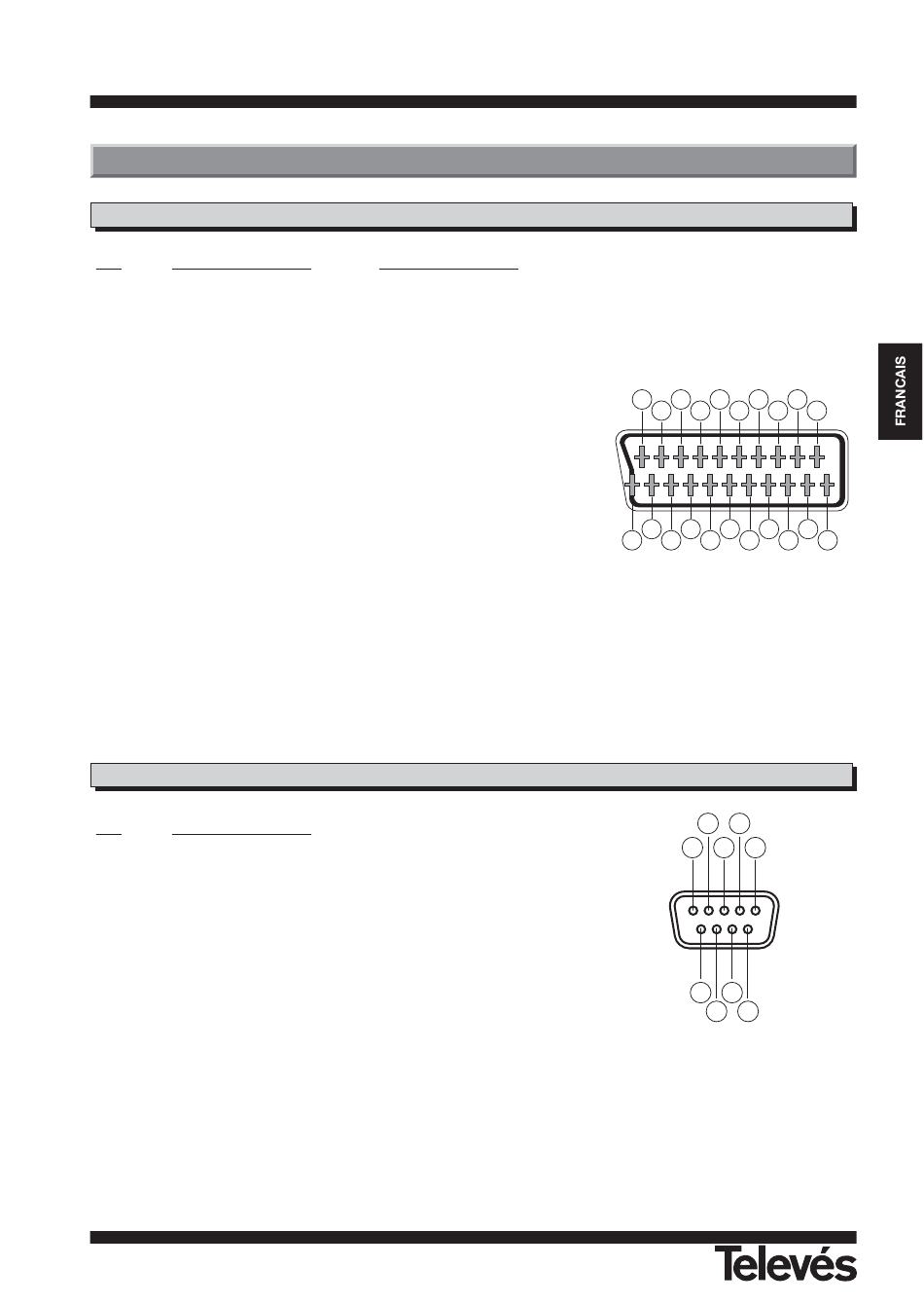

Description des connecteurs

Euro-connecteurs (SCART)
PIN
TV
1
Sortie audio (D)
2
N/C
3
Sortie audio (G)
4
Masse audio
5
Masse bleue
6
N/C
7
Sortie bleue
8
Tens. commutac.
9
Masse verte
10
N/C
11
Sortie verte
12
N/C
13
Masse rouge
14
Masse "Fast Blanking"
15
Sortie rouge
16
Sortie "Fast Blanking"
17
Masse vidéo
18
Masse vidéo
19
Sortie vidéo
20
N/C
21
Masse
RS 232C
PIN
Description
1
N/C
2
RXD (Entrées de données)
3
TXD (Sortie de données)
4
N/C
5
Masse
6
N/C
7
N/C
8
N/C
9
N/C
VCR
Sortie audio (D)
Entrée audio (D)
Sortie audio (G)
Masse audio
Masse bleue
Entrée audio (G)
Entrée bleue
Tens. commutac.
Masse verte
N/C
Entrée verte
N/C
Masse rouge
Masse "Fast Blanking"
Entrée rouge
Entrée "Fast Blanking"
Masse vidéo
Masse vidéo
Sortie vidéo
Entrée vidéo
Masse
35
"RSD - 7296"
12
8
20
16
4
18
14
10
6
19
15
11
7
21
13
9
5
17
2
4
1
3
5
6
8
7
9
2
3
1
