ES – Instrucciones de empleo
Uso previsto
La consola debe utilizarse exclusivamente para fijar radia-
dores planos de Kermi BH200.
Mantenimiento y limpieza
Las consolas verticales no requieren un mantenimiento
especial.
Utilice exclusivamente productos de limpieza suaves y
no abrasivos.
Reclamación
Diríjase a su técnico especializado en caso de defectos.
Encargue el montaje y la reparación exclusivamente a un
técnico profesional, de lo contrario se anulará la responsa-
bilidad legal por carencias.
Eliminación
Recicle el embalaje y las piezas que no necesite o elimíne-
los de forma reglamentaria. Tenga en cuenta la normativa
local.
ES – Instrucciones de montaje
Las consolas verticales deben ser instaladas exclusivamen-
te por un técnico profesional.
Advertencias de seguridad
Lea detenidamente las instrucciones de montaje antes
de proceder al montaje.
Respetar todas las indicaciones relativas al lugar de in-
stalación, características técnicas, límites de uso, carac-
terísticas del suelo y distancia con respecto a la pared.
Tras el montaje, entregue las instrucciones al usuario
final.
Transporte y almacene el material de montaje exclusi-
vamente con el embalaje protector.
Advertencia
Peligro de lesiones!
Tenga en cuenta el peso del radiador (véase la docu-
mentación del fabricante).
A partir de 25 kg trabaje con un dispositivo de eleva-
ción o con varias personas.

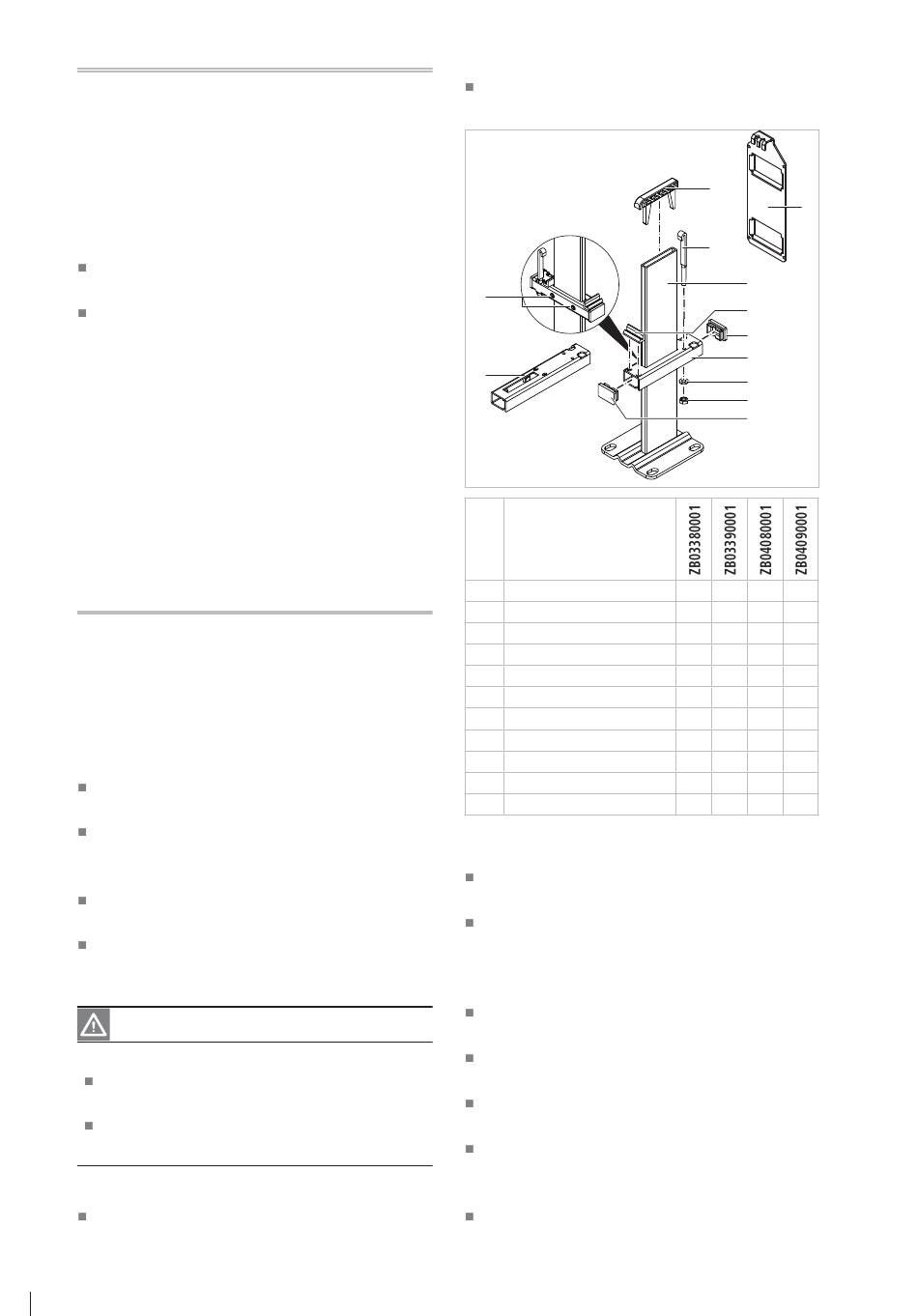

Embalaje y volumen de suministro
Retirar el embalaje del radiador (fig. 2).
8
Comprobar la integridad y posibles daños del conte-
nido del embalaje de las consolas verticales.
10
2b
Designación
1
Pie de la consola
2a
Tubo portante T22
2b
Tubo portante T33
3
Soporte de la lengüeta
4
Tapa
5
Soporte de consola
6
Apoyo
7
Gancho
8
Arandela
9
Tuerca hexagonal
10
Pasador roscado
Número de consolas verticales
Montar con el número de consolas verticales indicado
según el largo de cada radiador plano (fig. 3).
Transporte y almacenamiento únicamente en el emba-
laje protector.
Premontaje de la consola vertical
Preparar las herramientas y el material de sujeción (tor-
nillos, arandelas y tacos) (fig. 1).
Insertar las tapas (4) en las dos aberturas laterales del
tubo portante (2a/2b) (fig. 4).
Insertar el soporte de la consola (5) en las perforacio-
nes frente del tubo portante (2a/2b) (fig. 4).
Introducir el tubo portante premontado en el pie de la
consola y ajustar una distancia con respecto al suelo de
150mm (fig. 5/6).
Fijar manualmente el tubo portante con los pasadores
roscados (10) (fig. 6).
6
3
7
1
5
4
2a
8
9
4
1
1
1
1
1
–
1
–
–
1
–
1
1
1
1
1
2
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
