6.3.4 Contrôle de non-déclenchement de disjoncteurs différentiels
avec 50% I
N pendant 2 s avant le déclenchement proprement dit
Outre la mesure à 30% U I
N et l'essai de déclenchement à 100% I
est possible d'effectuer, sur demande, un essai de non-déclenchement
d'une durée de 2 s à 50% I
N. Si l'option « ½ I
symbole correspondant s'affiche à l'écran. Il s'affiche de manière inversée
pendant l'essai 50% en vue de signaler l'exécution de cette étape de
l'essai.
Si un disjoncteur se déclenche pendant l'essai 50%, le contrôle est inter-
rompu et un message correspondant s'affiche à l'écran.
Dans le menu I
N , il est possible
d'activer ou de désactiver ½ I
N
Le réglage d'activation ou non de l'essai de non-déclenchement est
conservé après la mise en arrêt.
24
N ON » est choisie, un

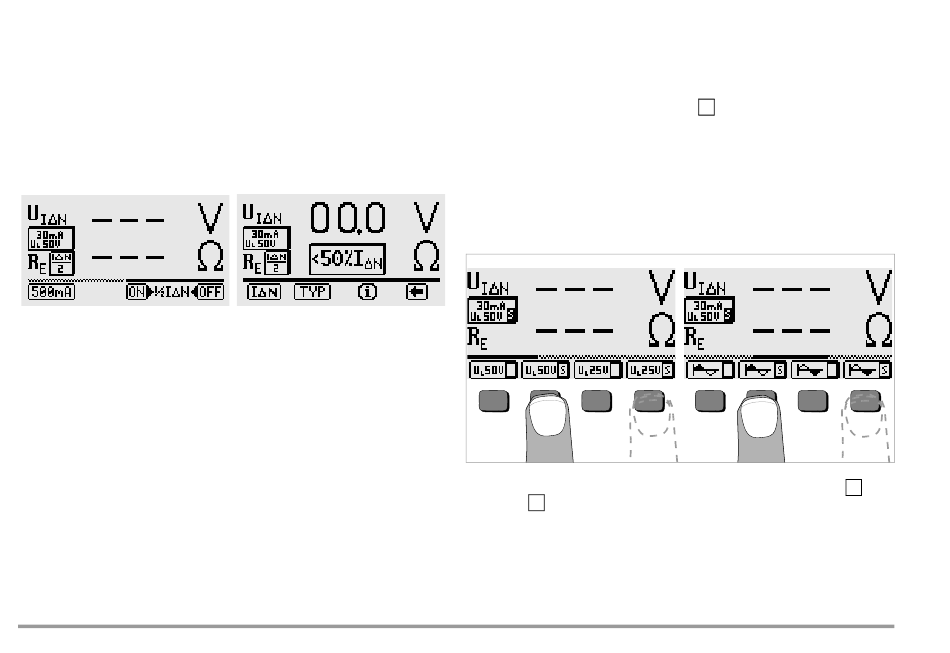

Affichage en cas de déclenchement
précode du disjoncteur RCD
6.4
Contrôle des disjoncteurs différentiels spéciaux
6.4.1 Installations dotées de disjoncteurs différentiels sélectifs
N, il
Pour les installations sur lesquelles deux disjoncteurs différentiels qui ne
doivent pas se déclencher en même temps sont montés en série, on uti-
lise des disjoncteurs différentiels sélectifs. Ceux-ci ont un déclenchement
temporisé et sont marqués du symbole
Méthode de mesure
La méthode de mesure est identique à celle des disjoncteurs différentiels
normaux (voir les paragraphes 6.1, page 20 et 6.3.1, page 22).
Si des disjoncteurs différentiels sélectifs sont utilisés, la résistance de terre
doit être deux fois plus faible que pour les disjoncteurs différentiels nor-
maux. C'est pourquoi l'appareil affiche une valeur double de la tension de
contact mesurée.
Ð
Sélectionnez le seuil de tension de contact admissible U
U
25V
S
.
L
.
S
50V
ou
S
L
