Attention !
Si un courant de Townsend est présent dans l'installation lors de
la mesure, il se superpose au courant de défaut généré par l'ap-
pareil et influence les valeurs mesurées de tension de contact et
de courant de déclenchement.
Pour analyser un disjoncteur différentiel, il faut, selon DIN VDE 0100 Partie
610, effectuer la mesure avec un courant de défaut croissant et calculer la
tension de contact pour le courant de défaut nominal I
valeurs mesurées.
C'est pourquoi il faut donner la préférence à la méthode de mesure plus
rapide et plus simple décrite au paragraphe 6.1.

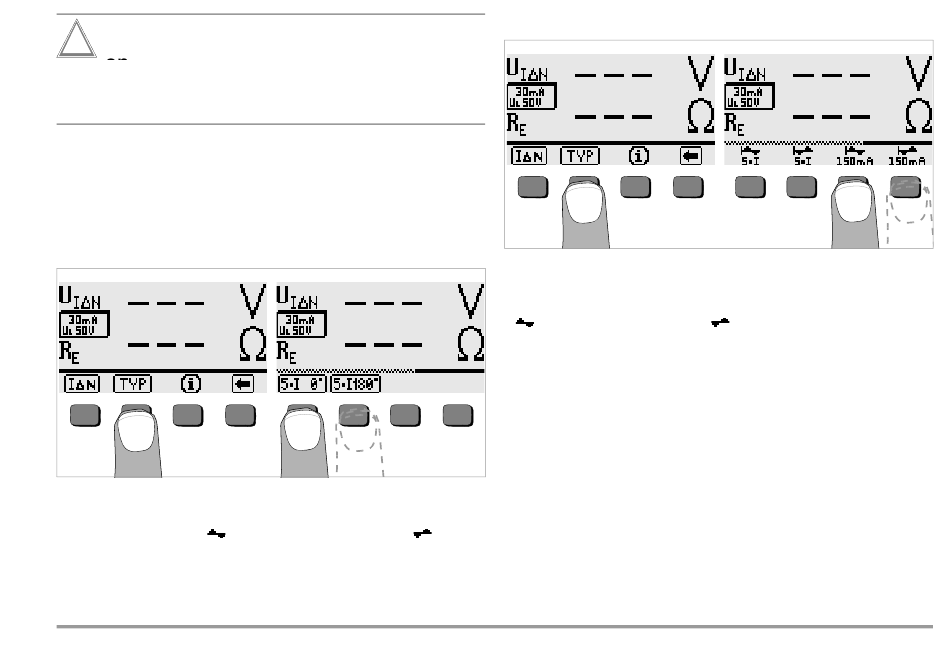

6.3.2 Contrôle des disjoncteurs différentiels avec 5 · I
Le délai de déclenchement est mesuré ici avec un courant égal à 5 fois le
courant de défaut nominal. Vous avez la possibilité de démarrer la mesure
à la demi-onde positive « » ou à la demi-onde négative «
Effectuez les deux mesures. Le délai de coupure le plus long doit être pris
comme valeur de référence pour le disjoncteur différentiel testé. Les deux
valeurs doivent être inférieures à 40 ms.
GMC-I Messtechnik GmbH
à partir des
N
(10 mA, 30 mA et 100 mA)
N
».
6.3.3 Contrôle de disjoncteurs de protection RCD avec 150 mA
La mesure du temps de déclenchement s'effectue ici avec un courant
constant de 150 fois.
Vous avez la possibilité de démarrer la mesure avec la demi-onde positive
« » ou la demi-onde négative «
Effectuez les deux mesures. Le délai de coupure le plus long doit être pris
comme valeur de référence pour le disjoncteur différentiel testé. Les deux
valeurs doivent être inférieures à 40 ms.
».
