4.2. Betrieb des Digitalreglers

Der Betrieb der Einheit RKHB* wird über den Digital-Controller
gesteuert.
VORSICHT
Der Digitalregler darf nie nass werden. Dies kann
elektrischen Schlag oder Brand verursachen.
Drücken Sie die Tasten des Digitalreglers niemals mit
einem harten, spitzen Gegenstand. Das kann den
Digitalregler beschädigen.
Der Digitalregler darf niemals von Ihnen selbst geprüft
oder gewartet werden, beauftragen Sie eine qualifizierte
Fachkraft damit.

Eigenschaften und Funktionen

Der Digitalregler ist nach dem neuesten Stand der Technik, der Ihnen
die vollständige Regelung Ihrer Anlage ermöglicht. Er kann eine
Heiz-/Kühlanlage und eine Anlage mit reinem Heizbetrieb regeln.
Beide Geräte sind in verschiedenen Versionen erhältlich, die sich in
Leistung, Stromversorgung und
optionalem Brauchwassertank) unterscheiden.
INFORMATION
■
Die Beschreibungen in dieser Anleitung, die einer
bestimmten Anlage entsprechen oder abhängig sind
von der installierten Ausrüstung, sind mit einem
Sternchen (*) gekennzeichnet.
■
Einige Funktionen,
beschrieben werden, sind eventuell nicht verfügbar
oder müssen nicht verfügbar sein. Bitten Sie Ihren
Monteur oder Ihren nächsten Händler um weitere
Informationen bezüglich der Niveautoleranzen.

Basisfunktionen des Reglers

Die Basisfunktionen des Reglers sind wie folgt:
■
Schalten Sie die Einheit EIN/AUS.
■
Wechsel der Betriebsart:
- Raumheizung (siehe Seite 6),
- Raumkühlung (siehe Seite 6) (*),
- Brauchwasser-Heizung (siehe Seite 6) (*),
■
Auswahl der Funktionen:
- Geräuscharmer Betrieb (siehe Seite 7),
- wetterabhängige Regelung (siehe Seite 8).
■
Einstellung des Temperatur-Sollwerts (siehe Seite 7).
INFORMATION
(*) Die Funktionen "Raumkühlung" und "Brauchwasser-
Heizung" können nur ausgewählt werden, wenn die
entsprechende Ausrüstung installiert wird.
Der digitale Controller unterstützt
Stromversorgung bis maximal 2 Stunden. Ist automatischer Neustart
(Autorestart) aktiviert (siehe "5. Bauseitige Einstellungen" auf
Seite 14), kann der Strom bis zu maximal 2 Stunden abgeschaltet
sein, ohne dass eine Benutzer-Intervention erforderlich wird
(z.B. Niedertarif-Netzanschluss).

Funktionen der Uhr

Die Funktionen der Uhr sind wie folgt:
■
24 Stunden Echtzeituhr,
■
Wochentag-Anzeiger.

Programmuhr-Funktion

Mit der Programmuhr-Funktion kann der Benutzer den Betrieb der
Anlage gemäß täglichem oder wöchentlichem Plan einteilen.
RKHBH/X008BB
Inneneinheit und Optionen für Luft-Wasser-Wärmepumpensystem
4PW62575-1 – 10.2010
installierter Ausstattung (mit
die in dieser Anleitung
eine Trennung von der

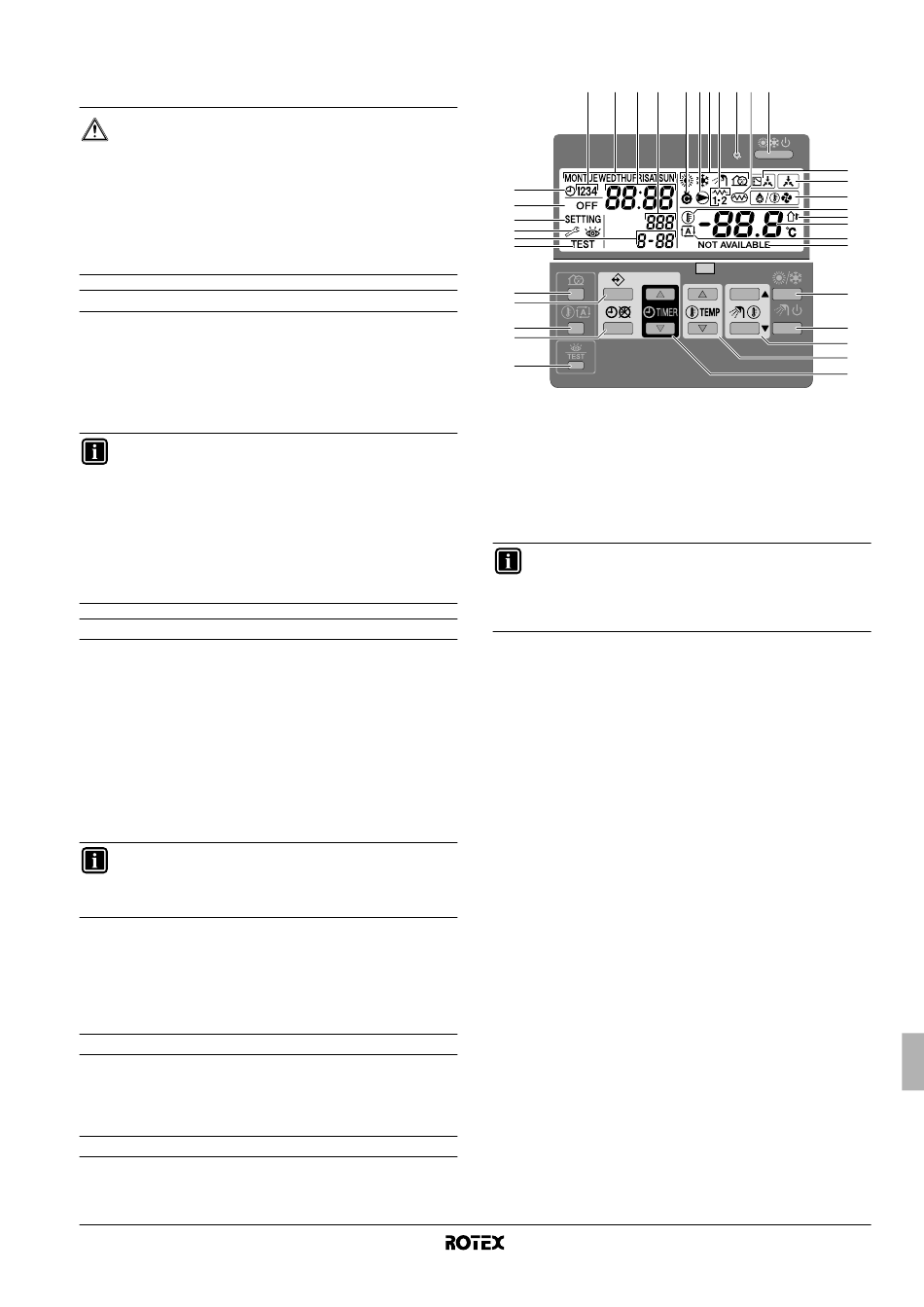

4.3. Name und Funktion der Schalter und Symbole

8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. HEIZEN/KÜHLEN-ON/OFF-TASTE
Die ON/OFF-Taste startet oder stoppt die Funktion Heizen oder
Kühlen der Einheit.
Wenn die Einheit mit einem externen Raumthermostat
angeschlossen wird, ist diese Taste nicht betriebsbereit und das
Symbol e wird angezeigt.
Das Drücken der ON/OFF-Taste zu oft nacheinander kann eine
Fehlfunktion des Systems bewirken (maximal 20 Mal pro
Stunde).
INFORMATION
Beachten Sie, dass das Drücken der Taste
Einfluss auf die Brauchwasser-Heizung
Brauchwasser-Heizung wird nur ein- oder ausgeschaltet
mittels der Taste v .
2. BETRIEBS-LED 0
Die Betriebs-LED leuchtet während des Raumheizungs- oder
Raumkühlungsbetriebs auf. Die LED blinkt, wenn eine
Fehlfunktion auftritt. Wenn die LED AUSGESCHALTET ist, sind
Raumheizung oder Raumkühlung inaktiv, während die anderen
Betriebsarten noch aktiv sein können.
3. BILDSYMBOLE BETRIEBSART
Diese Bildsymbole zeigen die aktuellen Betriebsart(en) an:
Raumheizung ( h ), Raumkühlung (
oder geräuscharmer Betrieb (
können verschiedene Betriebsarten kombiniert werden, z.B.
Raumheizung und Brauchwasser-Heizung. Die entsprechenden
Bildsymbole der Betriebsarten werden gleichzeitig angezeigt.
Bei einer Anlage für reinen Heizbetrieb, wird das Bildsymbol
nie angezeigt.
Wenn der Brauchwassertank nicht installiert ist, wird das
Bildsymbol w nie angezeigt.
4. BILDSYMBOL EXTERNE REGELUNG
Dieses Bildsymbol zeigt an, dass das Raumthermostat
(optional) mit höherer Priorität Ihre Anlage regelt. Dieser externe
Raumthermostat kann den Raumheizungs-/kühlungsbetrieb
starten und stoppen und die Betriebsart wechseln (Heizen/
Kühlen).
Wenn der externe Raumthermostat mit einer höheren Priorität
angeschlossen wird, funktioniert die Programmuhr für Raum-
heizung und Raumkühlung nicht.
Wird das Niedertarif-Signal gesendet, blinkt die zentrale
Steuerungsanzeige e und signalisiert dadurch, dass jetzt der
Niedertarif in Kraft ist.
5. WOCHENTAG ANZEIGER
Dieser Anzeiger zeigt den aktuellen Wochentag an.
Beim Lesen oder Programmieren der Programmuhr, zeigt der
Anzeiger den eingestellten Tag an.
15 18 3 16 2 17 1
y
y keinen
hat.
hcws
c ), Brauchwasser-Heizung (
s ). Innerhalb der Beschränkungen
e
1234567
