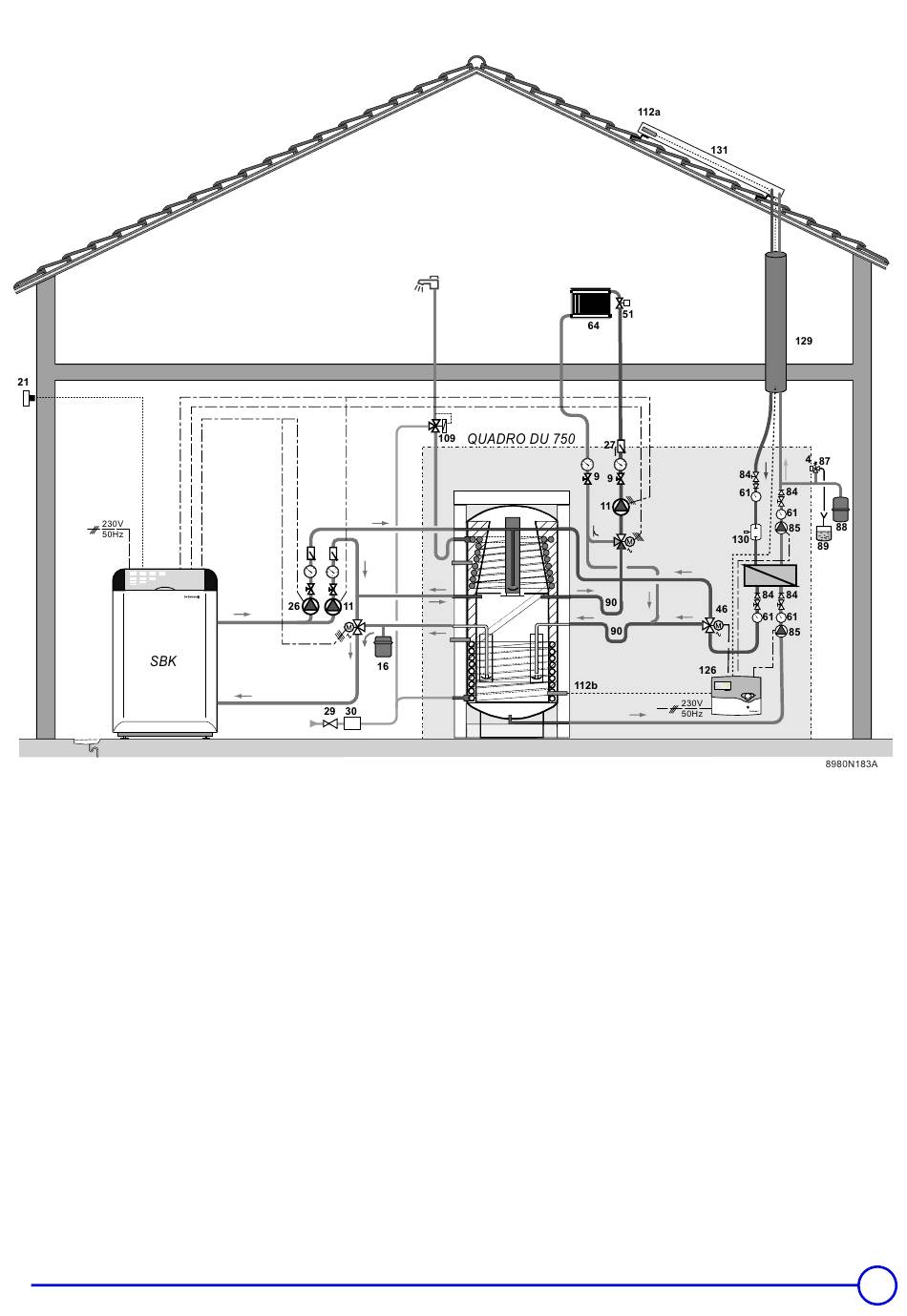

Dietrisol QUADRO avec chaudière sans tableau de commande Diematic 3
1. Départ chauffage
2. Retour chauffage
3. Soupape de sécurité 3 bar
4. Manomètre
9. Vanne de sectionnement
10. Vanne mélangeuse 3 voies
11. Pompe électronique
16. Vase d'expansion
21. Sonde de température extérieure
23. Sonde de température départ après vanne mélangeuse
26. Pompe de charge
27. Clapets antithermosiphon
28. Entrée eau froide sanitaire
29. Réducteur de pression - Si la pression d'alimentation dépasse 80 %
du tarage de la soupape ou du groupe de sécurité (ex : 5.5 bar pour
un groupe de sécurité taré à 7 bar), un réducteur de pression doit
être implanté en amont du préparateur d'e.c.s
30. Groupe de sécurité taré et plombé avec dégorgeoir à voyant
(France : 7 bar)
37. Vanne d'équilibrage
44. Thermostat de sécurité 65 °C, à réarmement manuel pour plancher
chauffant (France : DTU 65.8, NF P52-303-1)
46. Vanne 3 voies directionnelle à 2 positions
50. Disconnecteur
51. Robinet thermostatique
61. Thermomètre
19/05/05 - 300000494-001-D
64. Circuit A : circuit chauffage direct (exemple : radiateurs)
65. Circuit B : circuit chauffage avec vanne mélangeuse, circuit
chauffage pouvant être à basse température (plancher chauffant ou
radiateurs)
84. Robinet d'arrêt avec clapet antiretour déverrouillable
85. Pompe circuit primaire solaire
87. Soupape de sécurité tarée et plombée à 6 bar (primaire solaire)
88. Vase d'expansion solaire (2.5 bar)
89. Réceptacle pour fluide caloporteur
90. Lyre antithermosiphon (environ 10 fois le diamètre du tube)
109. Mitigeur thermostatique
112a. Sonde capteur solaire
112b. Sonde préparateur solaire
115. Robinet thermostatique de distribution par zone
126. Régulation solaire
129. Duo-Tube
130. Dégazeur à purge manuelle - (Airstop)
131. Batterie de capteurs plans ou tubulaires
133. Commande à distance interactive
134. By-pass réglable
135. Vanne 3 voies thermostatique (à consigne fixe)
136. Vanne 3 voies de répartition Esbe pour élever la température de
retour des chaudières à combustibles solides
QUADRO DU 750
