Configuration des ports série alimentés
✎
B–2
5. Si vous modifiez la configuration du port série COM 2, retirez la
carte HP USB + alimentation. Pour plus d'informations, reportez-vous
au Chapitre 2, "Retrait de la carte USB + alimentation HP."
Si vous modifiez la configuration des ports série COM3 ou COM 4,
retirez la cage des cartes d'extension. Pour plus d'informations,
reportez-vous au Chapitre 2, "Retrait de la cage de cartes
d'extension."
Pour configurer le port série, il convient de placer les deux cavaliers
soit en position "standard" (les deux cavaliers sur les broches 2 et 3),
soit en position "port alimenté" (les deux cavaliers sur les broches
1 et 2).
6. Placez les cavaliers sur les broches appropriées (pour l'emplacement
des cavaliers, voir l'illustration page 3 de cette annexe).
Lorsque les cavaliers sont placés sur les broches 2 et 3 (comme
dans l'illustration du haut), le port est configuré en mode standard
non alimenté.
Lorsque les cavaliers sont placés sur les broches 1 et 2 (comme
dans l'illustration du bas), le port est configuré en mode alimenté.

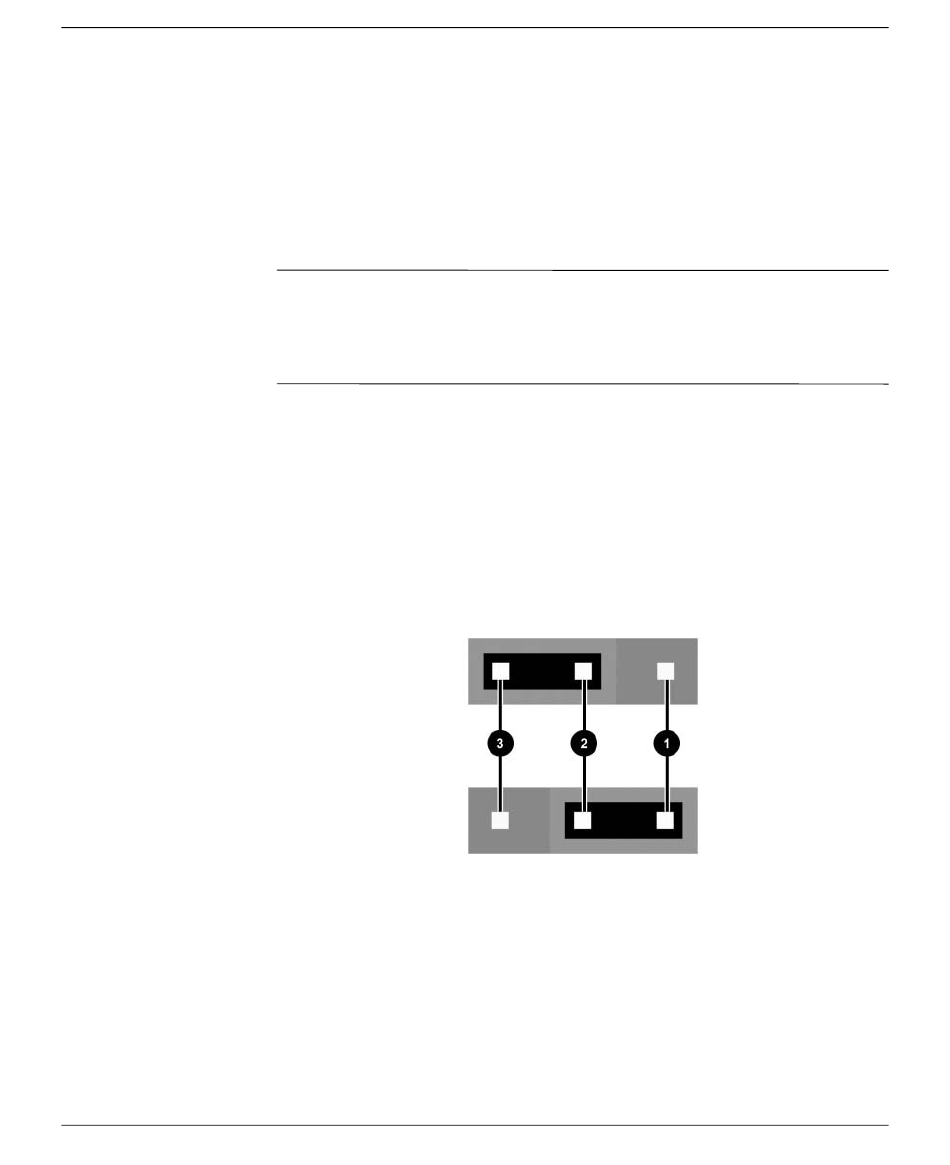

Position des cavaliers des ports série
7. Remettez la cage de cartes d'extension en place si vous l'avez
retirée.
8. Remettez la carte USB + alimentation cage en place si vous
l'avez retirée.
