ELMON board 31-30
Relais de sécurité
3. Généralités
Le relais de sécurité à un canal ELMON board 31-30 sert pour l'évaluation de tapis de sécurité et pour la
protection contre les risques d'écrasement et de cisaillement à l'aide de barres palpeuses et de bumpers de
sécurité (émetteurs de signaux).
Le relais de sécurité ELMON board 31-30 est conçu pour l'emploi sur des systèmes / machines qui, grâce à
une commande supérieure, mettent à disposition un signal de test avant chaque mouvement dangereux.
Combiné au signal de test, le relais de sécurité répond aux exigences de la catégorie de sécurité 2 de la
norme EN ISO 13849-1:2008 « Parties des systèmes de commande relatives à la sécurité » .
Une résistance terminale intégrée dans l'émetteur de signaux permet le contrôle du courant de repos de
l'émetteur de signaux. Lorsque le courant de repos théorique circule, le relais de sortie est activé et le
contact de commutation est fermé. Si l'émetteur de signaux est actionné ou si le circuit de signal est
interrompu, le contact de commutation du relais s'ouvre. L'état de contrôle de l'émetteur de signaux et la
tension de service sont indiqués par des LED.

4. Utilisation conforme

Le relais de sécurité ELMON board 31-30 ne peut remplir ses fonctions de sécurité que s'il est utilisé de
façon conforme.
L'utilisation conforme du relais de sécurité consiste à l'employer comme dispositif de protection en association
avec des tapis de sécurité, des bumpers de sécurité et des barres palpeuses .
Un autre emploi n'est pas conforme. Le fabricant décline toute responsabilité en cas de dommages provenant
d'une utilisation non conforme.
Un emploi dans des applications spéciales requiert une validation de la part du fabricant.

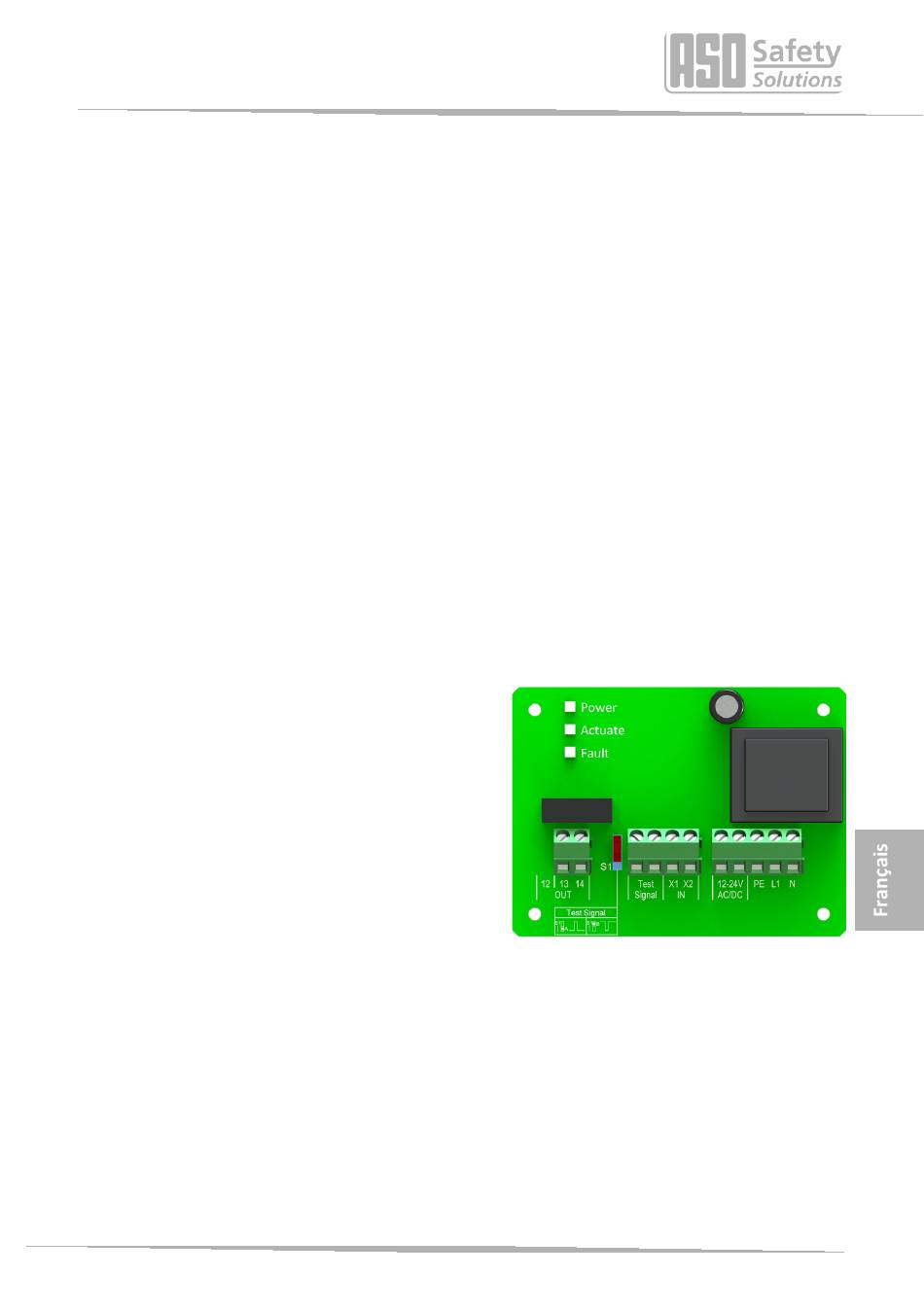

5. Vue d'ensemble de l'appareil

5.1 Indicateurs

LED Power verte
Tension d'alimentation
LED Actuate jaune
Émetteur de signaux actionné
LED Fault rouge
Circuit de sécurité interrompu

5.2 Bornes de connexion

PE, L1, N alimentation
230 V 50/60 Hz
12-24 V AC/DC alimentation
12-24 V AC/DC
X1 X2 raccordement de l'émetteur de signaux
Out 13 14 relais de sécurité
Test Signal entrée du signal de test
ELMON board 31-30
