Boss RC-500 Mode D'emploi page 3

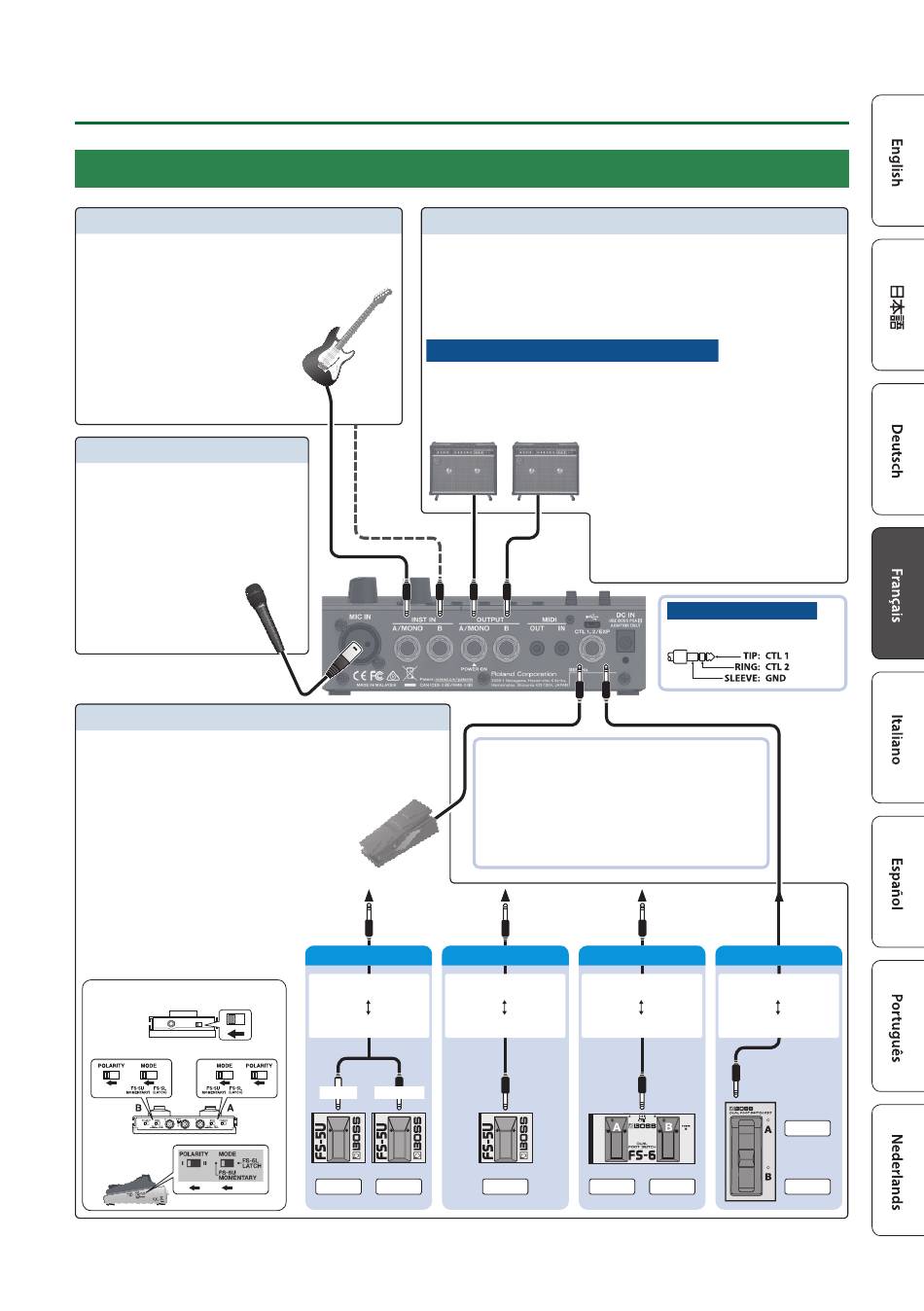

Connexion de l'appareil
Prises INST IN (A/MONO, B)
Branchez votre guitare électrique/basse ou votre
dispositif d'effets à ces prises.
Utilisez la prise A/MONO et la
prise B lorsque vous branchez
un dispositif à effets en sortie
stéréo. Utilisez uniquement la
prise A/MONO si vous utilisez
une source mono.
Connecteur MIC IN
Connectez votre microphone à
cette prise.
Si vous utilisez un microphone
à condensateur nécessitant une
alimentation fantôme,
allumez l'alimentation
fantôme de l'appareil
comme indiqué ci-
dessous (P. 17).
Prise CTL 1, 2/EXP
Vous pouvez connecter une pédale d'expression ou des
commutateurs au pied (vendus séparément) à cette
prise, et les utiliser pour contrôler diverses fonctions.
Pour l'utiliser comme prise EXP
Connectez une pédale d'expression.
Pour l'utiliser comme prise CTL 1, 2
Connectez un commutateur au pied.
Commutateur Mode/Polarity
FS-5U
FS-6
FS-7
Prises OUTPUT (A/MONO, B)
Raccordez les enceintes de votre amplificateur ou de votre
moniteur à ces prises.
Si vous utilisez une configuration mono, utilisez uniquement la
prise A/MONO.
Tout son entré en stéréo est réduit en mono.
Met l'appareil sous tension/hors tension.
La prise OUTPUT A/MONO fait également office d'interrupteur
marche/arrêt. L'appareil est mis sous tension lorsque vous le
branchez sur la prise OUTPUT A/MONO ; l'alimentation est
coupée lorsque le câble est débranché.
Utilisez uniquement la pédale d'expression
spécifiée (FV-500H, FV-500L, EV-30 et Roland EV-5;
vendues séparément).
La connexion d'autres types de pédales
d'expression risque d'endommager l'appareil et/
ou de provoquer des dysfonctionnements.
FS-5U x 2 FS-5U x 1
Jack stéréo 6,35 mm Jack 6,35 mm
Jack 6,35 mm x 2 Jack 6,35 mm
POINTE MANCHON
CTL 1 CTL 2 CTL 1
Mise en route
Lors de la mise sous tension :
Allumez votre ampli en dernier.
Lors de la mise hors tension :
Éteignez votre ampli en premier.
Affectation des broches
Prise CTL 1, 2/EXP
FS-6
FS-7
Jack stéréo 6,35 mm Jack stéréo 6,35 mm
Jack stéréo 6,35 mm Jack stéréo 6,35 mm
CTL 2 CTL 1
CTL 2
CTL 1
3
