7.3.

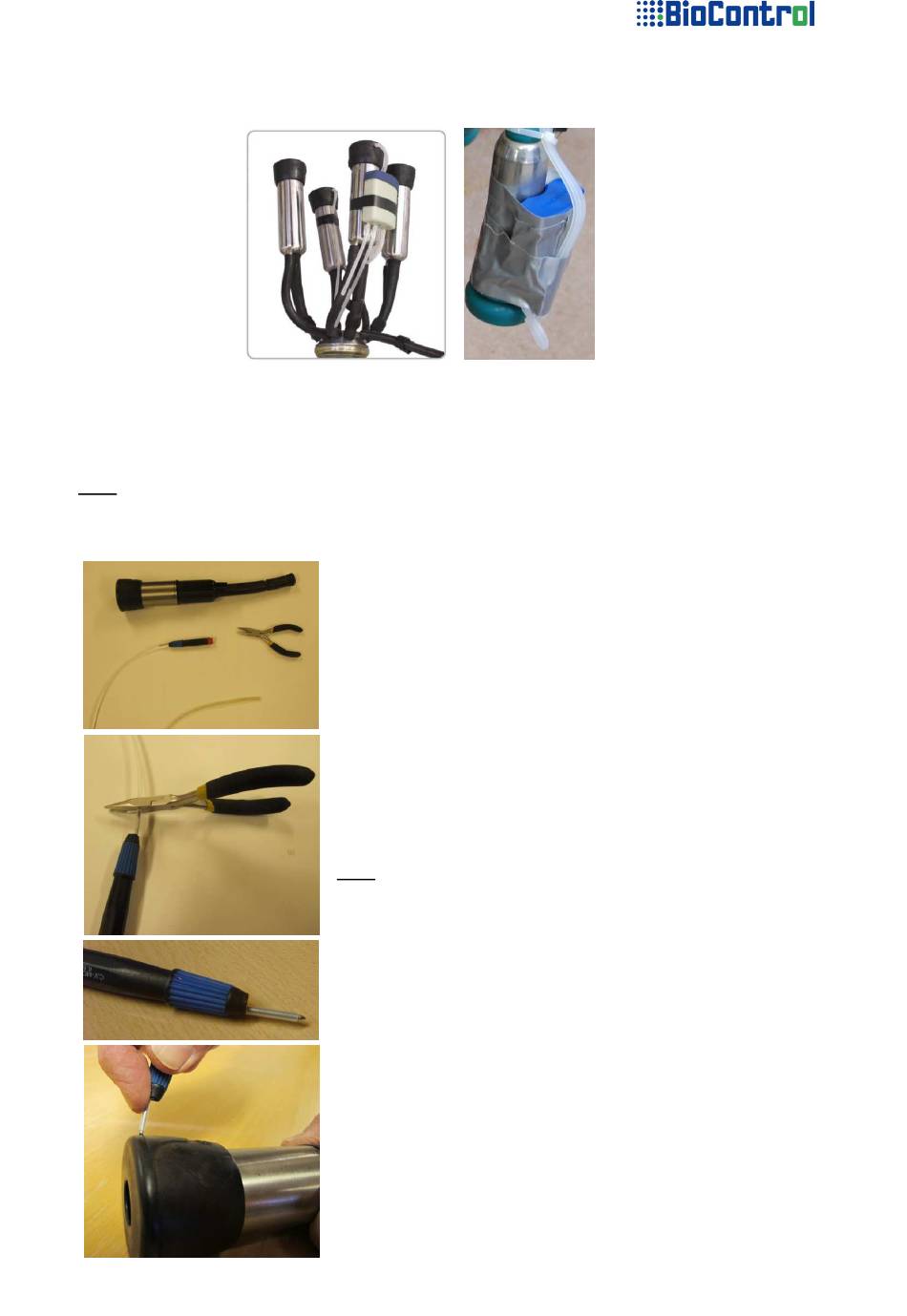

Fixer VaDia au faisceau trayeur
Utiliser du ruban adhésif en plastique ou toilé pour fixer le boitier VaDia au gobelet trayeur.
L'adhésif toilé est souvent préféré parce qu'il permet un travail rapide et évite les fuites.
Note : Vous pouvez positionner le boitier VaDia « la tête en bas » sans problème.
7.4.
Connecter les capteurs de pression
_____________________________________________________________________________________________________
Guide de démarrage VaDia version 1.1
Boîtier VaDia fixé à un gobelet
Une fois VaDia fixé au gobelet trayeur, les capteurs de
pression doivent être connectés aux points de contrôle du
vide au moyen des tuyaux silicone (4-7) et tuyaux paille (4-8)
fournis.
Faire glisser le tuyau paille sur le poinçon fourni (4-6) et le
couper à la longueur désirée avec un cutter ou une paire de
ciseaux robuste.
Ne pas utiliser plus de 30 mm de tuyau paille ! La longueur
réelle est donnée par la longueur de l'aiguille du poinçon.
Note : Le poinçon montré sur la photo est différent de celui
fourni (4-6).
La pointe du poinçon doit rester libre et la tige de l'aiguille,
doit être recouverte par le tuyau paille.
Définir le point de mesure et percer un trou avec la pointe du
poinçon. Passer dans le trou à la fois l'aiguille du poinçon et
le tuyau paille.
10/22
www.biocontrol.no/vadia
