Notice d'emploi

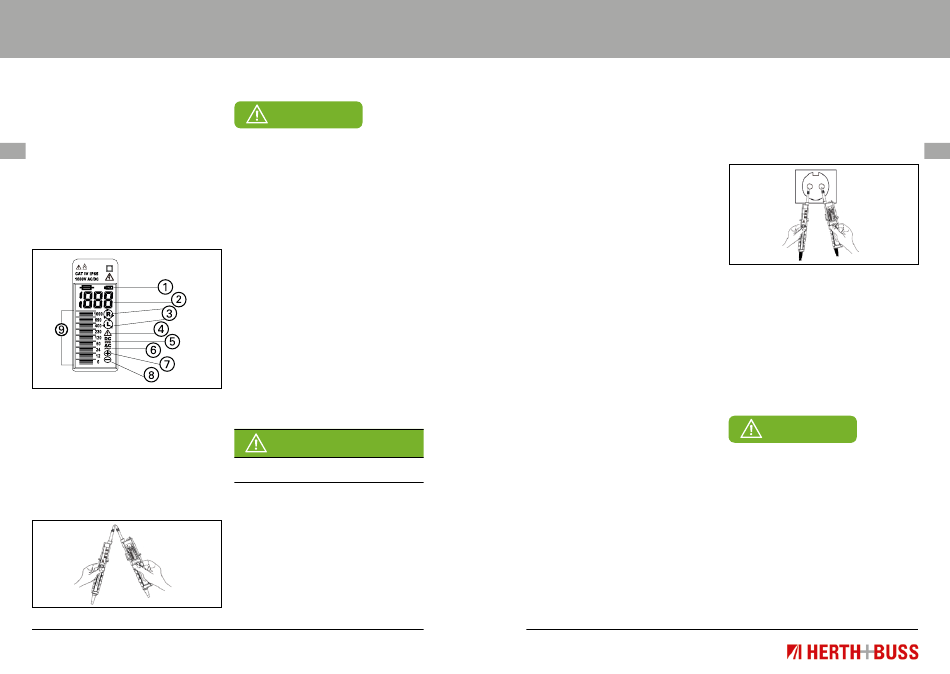

Informations données
sur l'afficheur LCD
1. Témoin de charge des piles
2. Tension
FR
3. Sens de la phase
4. Avertissement Haute tension
5. Témoin CC
6. Témoin CA
7.
Polarité positive (+) CC
8. Polarité négative (-) CC
9. Affichage en barres de la tension
4. Préparation
4.1 Mise en marche / autotest
(1) Appuyer simultanément sur les boutons
ON / OFF de la pointe de mesure principa-
le et de la pointe de mesure secondaire,
puis mettre les deux pointes métalliques
en court-circuit. L 'alimentation est lancée
automatiquement, et l'autotest démarre.
www.herthundbuss.com
95980793
ATTENTION
(2) Ne pas faire fonctionner l'équipement si
l'autotest produit un phénomène anormal.
(3) Lorsque l'autotest produit un résultat
normal, tous les témoins de l'afficheur
LCD s'allument et le vibreur se met à
vibrer.
(4) L 'afficheur LCD clignote 5 fois dès que le
niveau de charge des piles est inférieur
à 2,2 ± 0,1 V. Remplacer les piles.
4.2 Dépannage
En présence de l'un ou l'autre des phé-
nomènes ci-après, ouvrir le logement des pi-
les, puis le refermer au bout de 5 secondes.
Réeffectuer un autotest après avoir refermé
le logement.
(1) Autotest impossible avant ou après le
fonctionnement de l'équipement.
(2) M ise à l'arrêt automatique impossible.
5. Mesures
ATTENTION
Veuillez lire cette notice attentivement.
Procéder à un autotest pour s'assurer
que l'afficheur LCD et le vibreur fonction-
nent correctement.
S'assurer du bon fonctionnement de
l'équipement à l'appui d'une source de
tension connue.
Notice d'emploi
Positionner mains et doigts derrière la
délimitation.
Dans la mesure où l'instrument présente
une forte impédance (env. 300 k Ω), il
peut afficher les tensions des condensa-
teurs et inductances.
5.1 Mesure de la polarité CA/CC
(sur la pointe de mesure secondaire)
(1) R elier les deux pointes aux deux bornes
d'une source de tension.
(2) L a polarité CA/CC (24 V – 1000 V)
s'affiche sur la pointe de mesure
secondaire sans qu'il soit nécessaire
d'appuyer sur aucun bouton.
(3) C A : les deux témoins de polarité
s'allument. (+) CC : CC+ s'allume. (-)
CC : CC- s'allume.
(4) La position de la pointe de mesure prin-
cipale décide du témoin qui s'allume,
(+)CC ou (-)CC. Si la pointe de mesure
principale est sur la borne positive, CC+
s'allume, et vice-versa.
(5) Cette fonction est désactivée dès lors
que l'un des boutons ON / OFF est acti-
onné.
26
27
95980793
5.2 Mesures de tension
5.2.1 Tension et polarité
(1) R elier les deux pointes aux deux bornes
d'une source de tension.
(2) Appuyer simultanément sur les boutons
ON / OFF des deux pointes. La tension
et la polarité apparaissent à l'afficheur
LCD. (DC6 – 1000 V ; 24 – 1000 V CA ; CA
/ +CC / -CC).
(3) La position de la pointe de mesure prin-
cipale décide du témoin qui s'allume,
CC+ ou CC-. Si la pointe de mesure
principale est sur la borne positive, CC+
s'allume, et vice-versa.
ATTENTION
(4) Si seul l'un des boutons a été enfoncé,
une tension erronée comprise entre 23 V
CA et 55 V CA apparaît sur l'afficheur LCD
si la tension est supérieure à 470 V CA.
