TIME
=réglage fermeture
pas à pas(=position 0) /
fermeture automatique,
temps pause max.60 sec.
M1
=réglage puissance
moteur M1
M2
=réglage puissance
moteur M2
BRANCHEMENTS:
1° borne= antenne
2° borne =tresse de masse
antenne
borne n°
1- start manuel
2- entrée photocellule
3- commun start
4- non disponible
5- non disponible
6- non disponible
7- clignotant
8- clignotant
9-moteur M1 marron
10- moteur M1 bleu
11-moteur M2 marron
12-moteur M2 bleu
13 + panneau solaire positif
14(-) panneau solaire negatif
15 + 2° panneau solaire positif
16(-) 2°panneau solaire negatif
+12 = alimentation photocellule
neg. = alimentation photocellules
ATTENTION:
pont photo-
cellules entre bornes n° 2 et 3.
enlever le pont seul en cas
d!installation dés photocellules
2
3

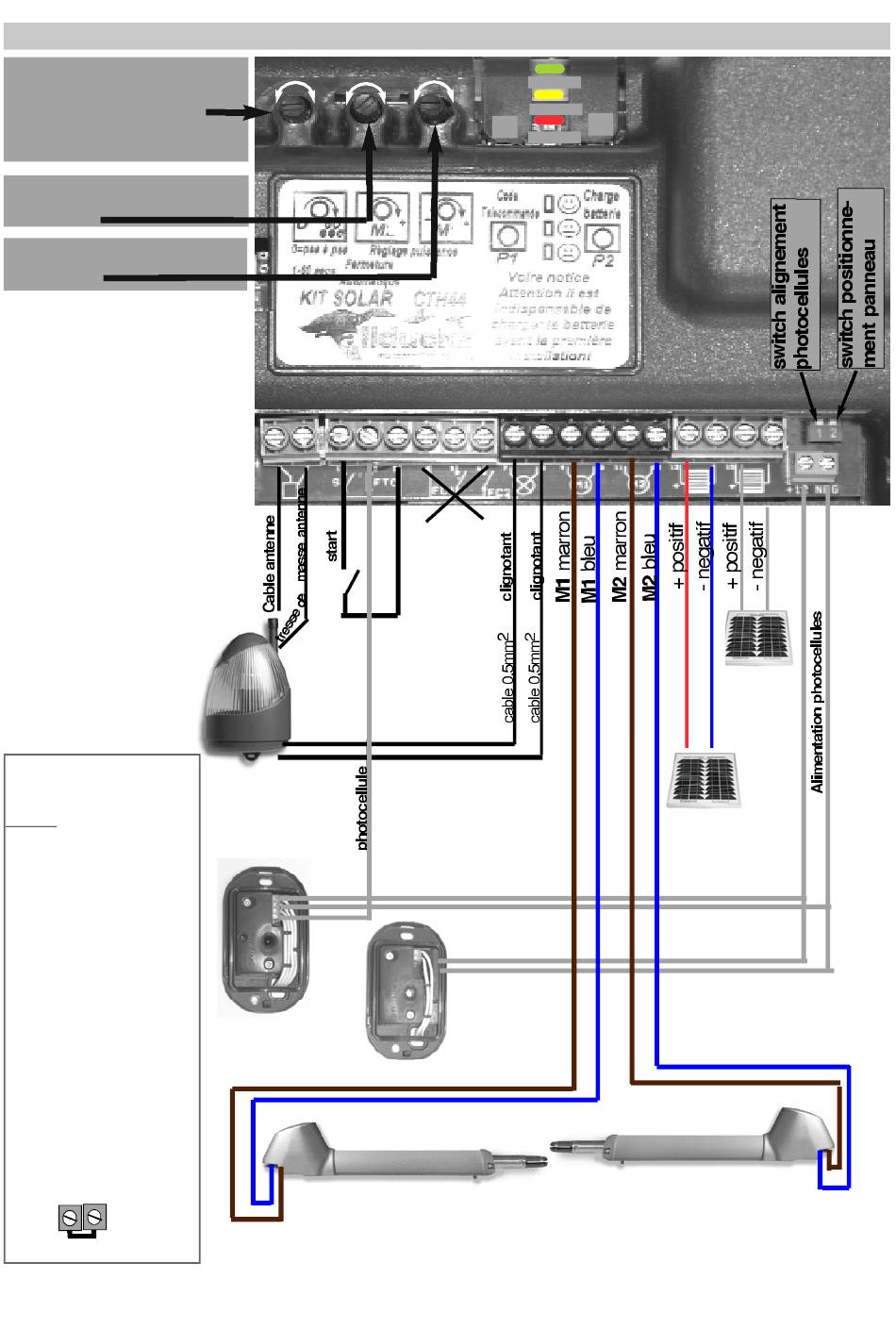

17. Schéma éléctrique
-
0
6 0
s e c
1
SW6025
antenne
SW7500
clignotant
recepteur
SW 7112
jeu photocellules
(en option)
non fournies dans le kit ATTENTION: 1 seul jeu instalalble
M1
= moteur installé sur van-
tail qui s!ouvre en premier
LED vert
-
+
+
LED jaune
P1
LEDrouge
2
3
6
7
5
4
cable 0,5mm 2
émetteur
16
P2
9
8
10 11 12
13 14 15 16
-
Panneau
solaire
fourni
cable 0,5mm 2
cable 0,5mm 2
M2
= moteur installé sur van-
tail qui s!ouvre pour deuxième
-
+12 NEG
2° panneau
solaire
additionel
(en option)
