16. Boîtier de contrôle, installation et branchements
Le boîtier de contrôle doit être fixé sur le pilier à une hauteur de terre d!1
m au moins et à une distance de 60 cm minimum du moteur. La position
d!installation doivt être sure contre le risque de chocs. Fixer le boîtier
avec les cablages vers le bas, suivant les dessins.Percez le mur avec
une perceuse en correspondance des 3 point de fixage au mur. Fixez le
boîtier de contrôle avec vis de 4,5 mm. ( 2 en haut et 1 en bas). La plati-
ne CTR44 est fixé directament au dessu du cuvercle de protection bleu
contenu à l!interieur du boîtier. Faire attention à que le couvercle de la
boite soit toujour bien fermé afin d!éviter la penertration de poussière,
insectes, humidité ou eau qui pourraient endomager le système.Pour faire
passer les cables de connection des moteurs et des accessoires forér le
dessou de la boite dans les androits predisposés et utiliser des passe- fils
et une presse-étoupe.

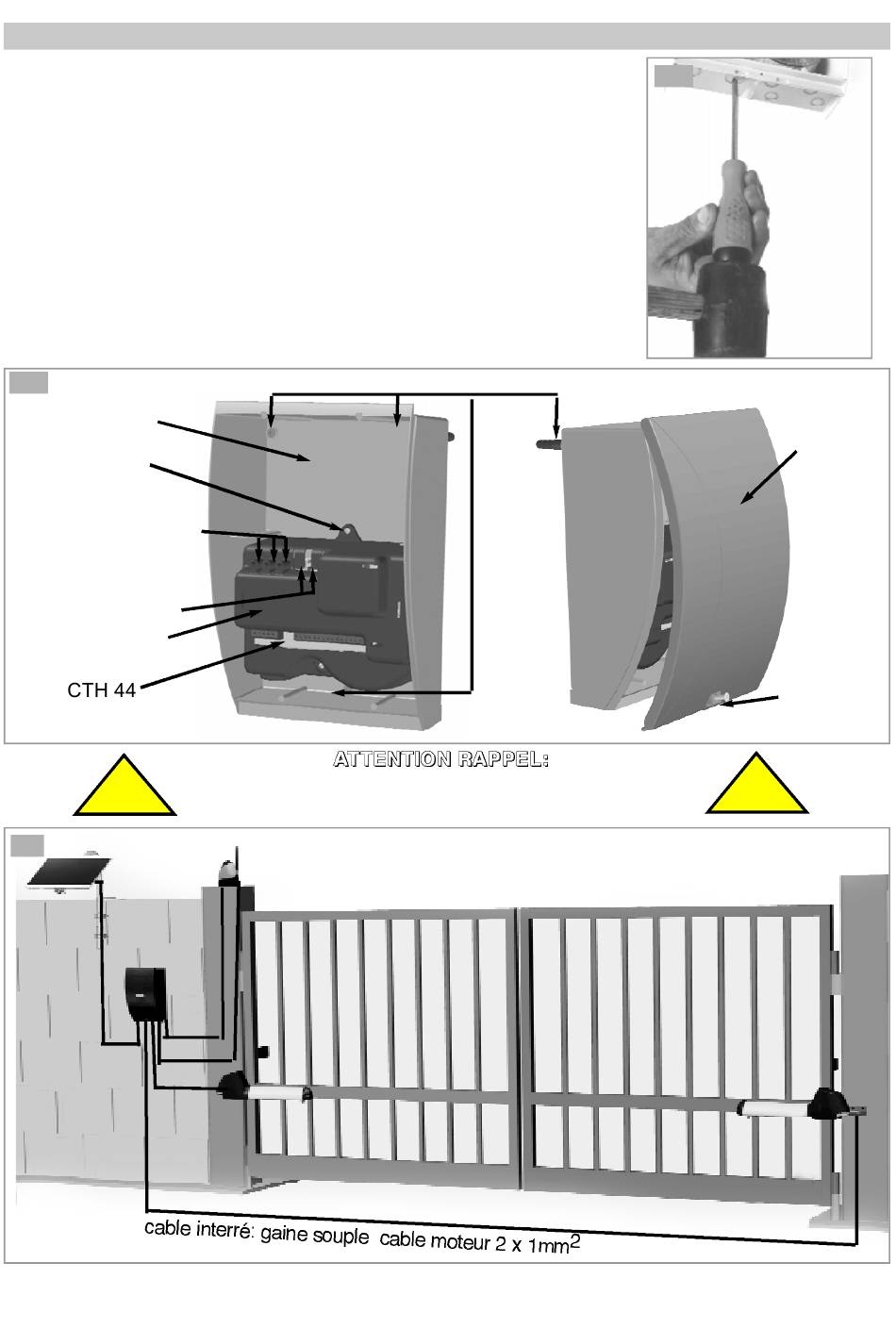

16b
Espace
logement batterie
Vis pour fixage
couvercle interne
Trimmers pour réglage
puissance moteurs et
fermeture automatique
P1 et P2 pour
programmations
Couvercle interne
de protection
Carte CTR44
!
16c
panneau solaire
clignotant
Boitier électrique
AVANT TOUT BRANCHEMENT IL EST INDISPENSABLE
DE PRE-CHARGER LA BATTERIE ( VOIR PAG 8)
antenne
moteur
Vis pour
fixage
au mur
/pilier
15
16a
Couvercle
boite
vis
!
moteur
