À propos de cette tâche
REMARQUE : Cette procédure s'applique si vous installez un disque SSD M.2 2230 ou une carte WWAN M.2 2230 dans le
logement 3 de la carte M.2.

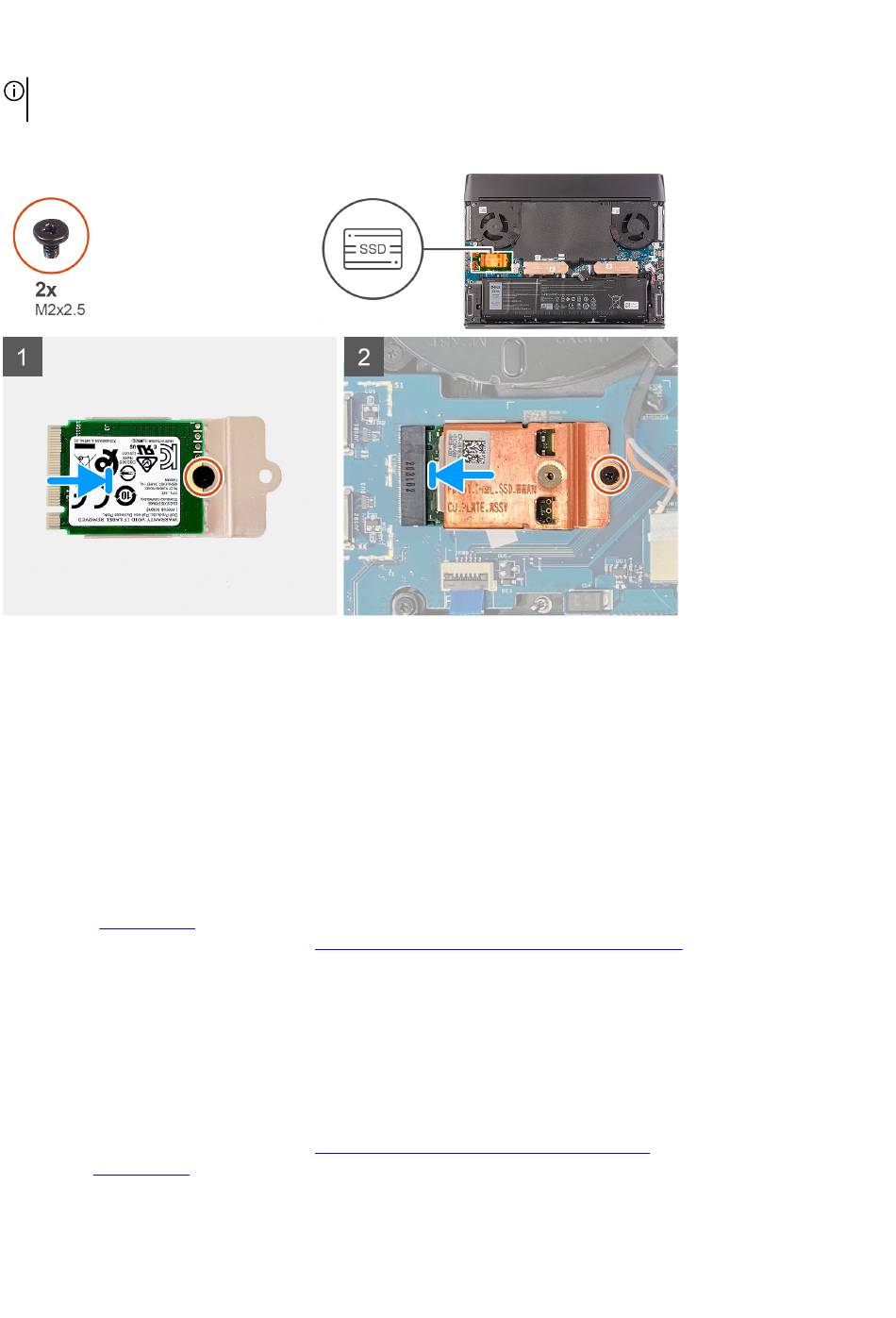

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 et représente la procédure d'installation.
Étapes
1. Placez le disque SSD/WWAN M.2 2230 sur la protection thermique M.2 2230.
2. Alignez le trou de vis du disque SSD/WWAN M.2 2230 sur le trou de vis situé sur la protection thermique M.2 2230.
3. Remettez en place la vis (M2x2,5) qui fixe le disque SSD/WWAN M.2 2230 à la protection thermique M.2 2230.
4. Retournez la protection thermique M.2 2230.
5. Alignez l'encoche du disque SSD/WWAN M.2 2230 avec la languette du logement de carte M.2 sur la carte d'E/S gauche.
6. Faites glisser le disque SSD/WWAN M.2 2230 dans le logement de carte M.2 situé sur la carte d'E/S gauche.
7. Alignez le trou de vis sur la protection thermique M.2 2230 avec le trou de vis situé sur la carte d'E/S gauche.
8. Remettez en place la vis (M2x2,5) qui fixe le disque SSD/WWAN M.2 2230 et la protection thermique à la carte d'E/S gauche.
Étapes suivantes
1. Installez le
cache de
fond.
2. Suivez la procédure décrite dans la section
Cache des ports d'E/S arrière
Retrait du cache d'E/S arrière
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
À propos de cette tâche
Les images suivantes indiquent l'emplacement du cache d'E/S arrière et représentent la procédure de retrait.
Après une intervention à l'intérieur de votre
Avant d'intervenir à l'intérieur de votre
ordinateur.
ordinateur.
