PRESENTATION

1.1.
1.1.1.
Le PILOTE RF se présente dans un boîtier robuste en ABS traité anti-UV et de classe
d'inflammabilité V0.
Son capot est fixé au châssis par 2 accroches fixes placées en bas et 1 flexible placée en
haut.
Pour démonter le capot, utiliser un tournevis plat pour repousser l'accroche flexible située
sur la partie supérieure du boîtier.
Le capot, une fois mis en place, agit automatiquement sur un contact assurant
l'autoprotection à l'ouverture du boîtier.
Pour ouvrir le boîtier, pousser
l'accroche flexible vers le bas à
l'aide d'un tournevis plat
LED DE SIGNALISATION
AFFICHEUR
Passage de câbles
interdit dans cette zone

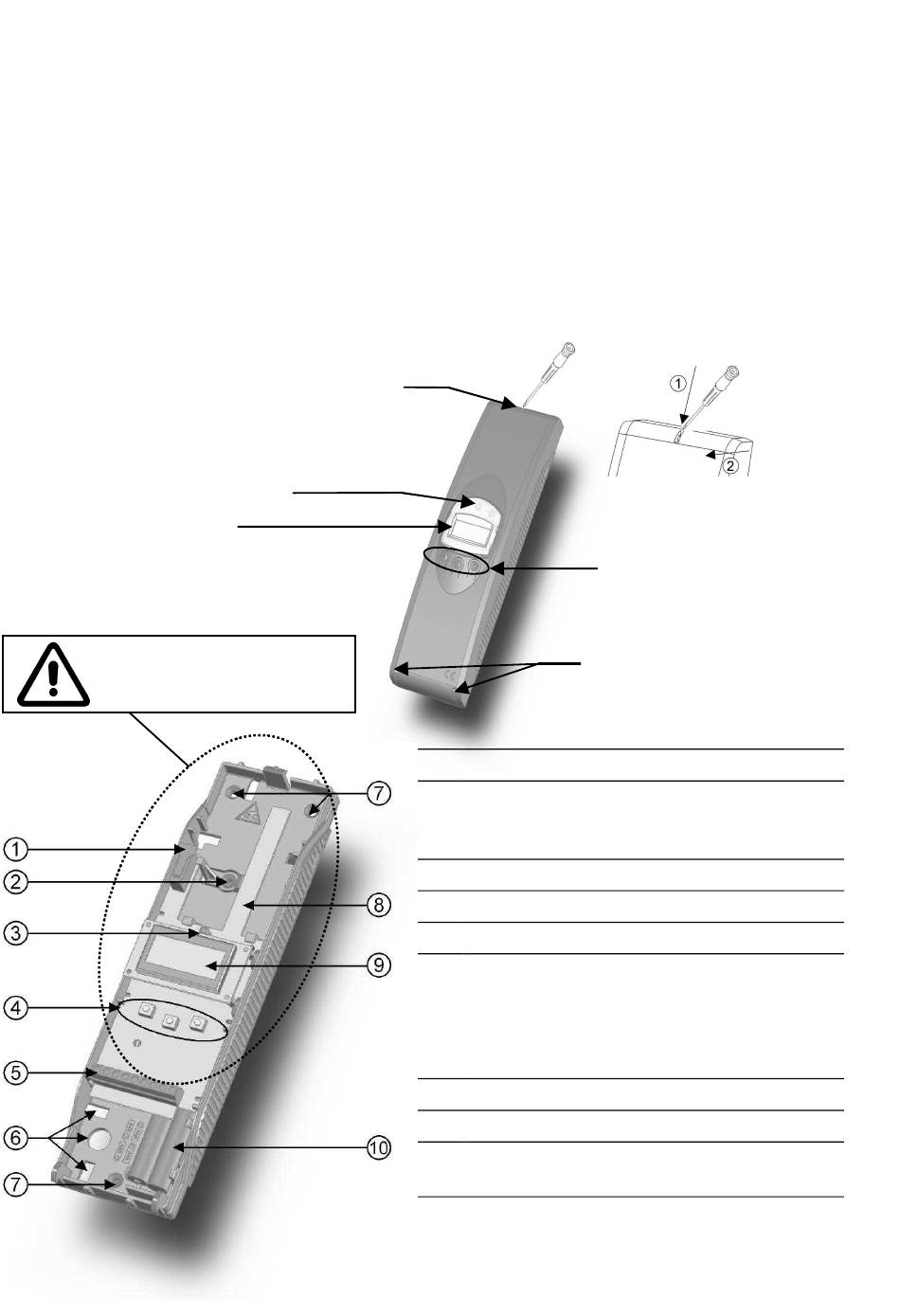

Ouverture et description des éléments

PILOTE RF

1- Autoprotection à l'ouverture
2- Trou de fixation à utiliser
impérativement pour l'autoprotection à
l'arrachement
3- Led rouge de signalisation
4-

Boutons de navigation

5- Borniers de raccordement
6- Le passage de câbles doit être fait par
le bas du boîtier afin que les câbles ne
passent ni en dessous, ni au dessus de
la carte électronique pour ne pas
dégrader les performances radio
7- Trous de fixation
8- Antenne
9- Afficheur LCD d'aide à la
programmation
10- Emplacement pour 4 accumulateurs de
secours de type AAA Ni Mh
- 4 -
BOUTONS DE
NAVIGATION
ACCROCHES FIXES DU
BOITIER
