F3SP-U4P-TGR
5.3

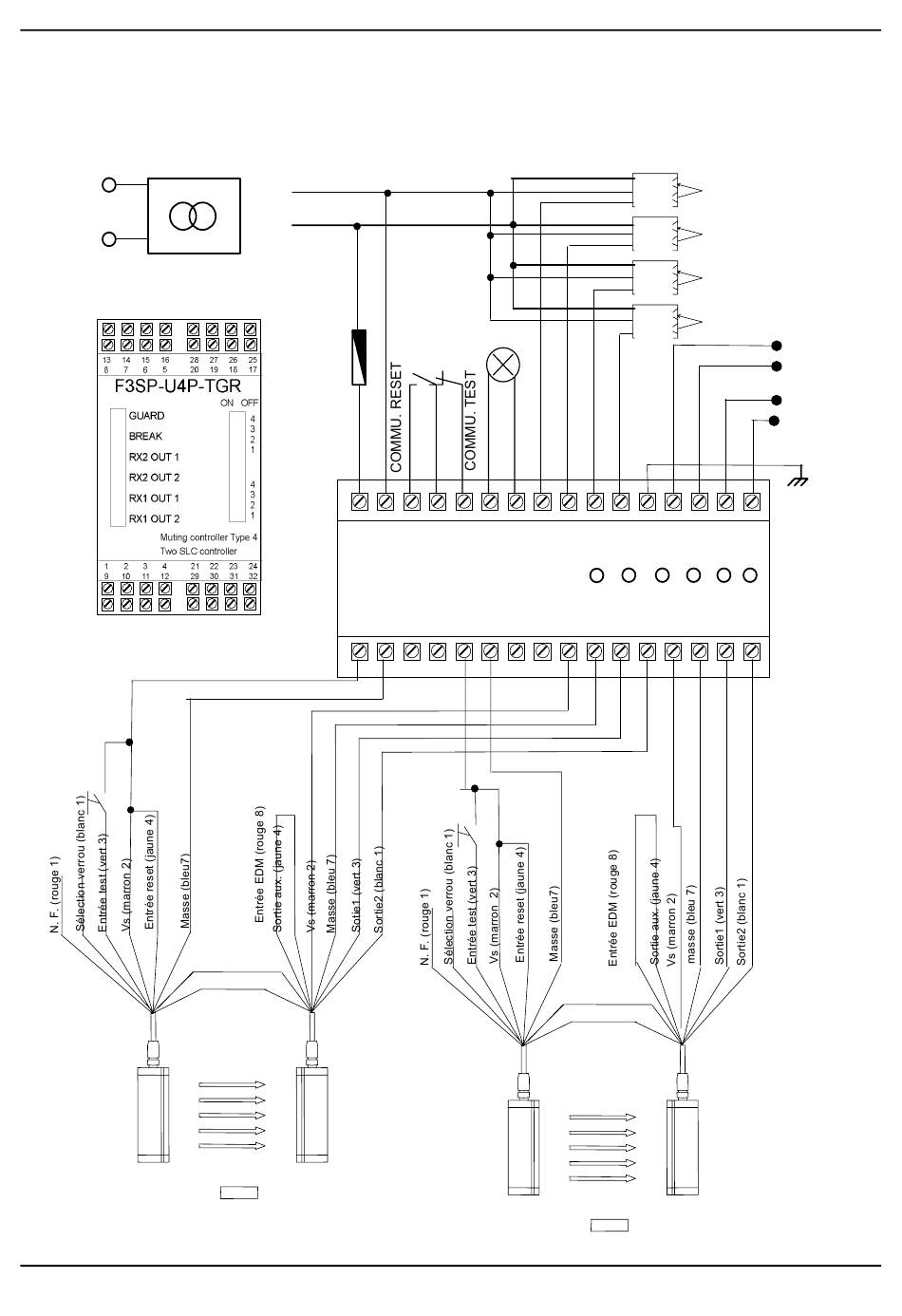

Exemple de cablage
Raccordement de deux barrières immatérielles de sécurité F3SN à l'unité de
contrôle F3SP-U4P-TGR
ALIMENTATION
ÉLECTRIQUE
F3SP-U4P-TGR Vue du dessus
RS-485(B) (rose 6 )
RS-485(A) (gris 5)
Emetteu
Masse
24 V
CC
1
2
F3SP-U4P-TGR Affec. broches
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Récepteu
F3SN
F39-A11
3
4
5 6
7
8
9 10 11 12 13 14 15 16
RS-485(B) (rose 6 )
RS-485(A) (gris 5)
Emetteu
Manuel d'utilisation
VCC
Muting A
GND
OUT
VCC
Muting B
GND
OUT
VCC
Muting C
GND
OUT
VCC
Muting D
GND
OUT
Récepteu
F3SN
Sortie de sécu. 1
Sortie de sécu. 2
12
