Emplacement et fonctions des pièces

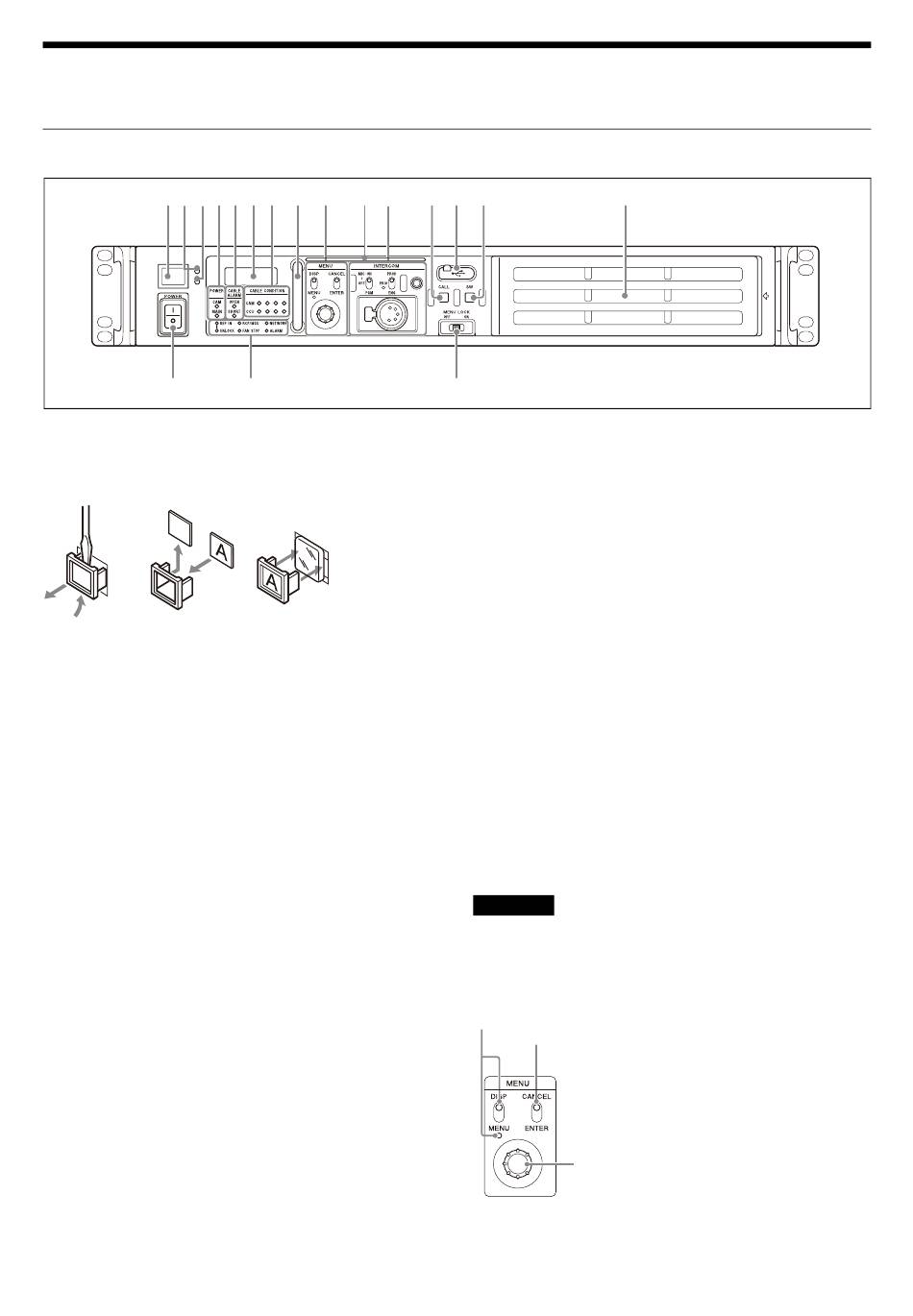

Panneau avant
1
2 3
4 5 6
qh
a Témoin de signalisation rouge
S'éclaire en rouge lorsque l'unité reçoit un signal rouge. Vous
pouvez fixer à cet endroit la plaque numérotée fournie.
b Témoin de signalisation jaune
S'éclaire en jaune lorsque l'unité reçoit un signal jaune.
c Témoin de signalisation vert
S'éclaire en vert lorsque l'unité reçoit un signal vert.
d Témoins POWER
CAM : S'éclaire lorsque la caméra est sous tension.
MAIN : S'éclaire lorsque l'unité est allumée. Par ailleurs, il
clignote en cas d'erreur de ventilateur.
e Témoins CABLE ALARM
OPEN : S'allume lorsqu'aucune caméra n'est raccordée au
connecteur CAMERA FIBER sur le panneau arrière de
l'unité par le biais d'un câble à fibres optiques
(HDCU3100) ou au connecteur CAMERA TRIAX par le
biais d'un câble Triax (HDCU3170). Aucune alimentation
n'est fournie à la caméra lorsque ce témoin est allumé.
SHORT : S'allume lorsqu'une surintensité circule à travers le
câble à fibres optiques (HDCU3100) ou le câble Triax
(HDCU3170). Aucune alimentation n'est fournie à la
caméra lorsque ce témoin est allumé.
f Affichage du numéro de la CCU
Affiche le numéro de la caméra défini dans le menu CCU.
g Témoins CABLE CONDITION (état de réception des
signaux)
Indique l'état de communication de la caméra (CAM) et de
l'unité de contrôle caméra (CCU).
7
8
9
0
qa
qj
qs
qd
qf
qk
• Transmission à fibre optique
Si les deux voyants de droite (verts) sont allumés :
L'état de la réception est excellent.
Si le deuxième voyant en partant de la droite (vert) est
allumé : L'état de la réception est bon.
Si le deuxième voyant en partant de la gauche (jaune)
est allumé : L'état de la réception est faible.
Si le voyant de gauche (rouge) est allumé : L'état de la
réception est au niveau le plus bas.
• Transmission Triax
Si les deux voyants de droite (verts) sont allumés :
L'état de la réception du câble est excellent.
Si le deuxième voyant en partant de la droite (vert) est
allumé : l'état de la réception du câble est bon.
Si le deuxième voyant en partant de la gauche (jaune)
est allumé : L'état de la réception du câble est faible.
Si le voyant de gauche (rouge) est allumé : La réception
du câble est de mauvaise qualité ou proche de la limite
de la transmission de câble garantie.
Si aucun voyant n'est allumé : La limite de la transmission
de câble garantie a été dépassée ou le câble est en
circuit ouvert.
h Barre de protection
Remarque
Ne tirez pas sur la barre de protection avec une force
excessive.
i Bloc de contrôle MENU
Levier et témoin DISP/MENU
Levier CANCEL/ENTER
Bouton Control
8
qg
