6. Fonctionnement du régulateur LC 221
6.1 Description de l'affichage

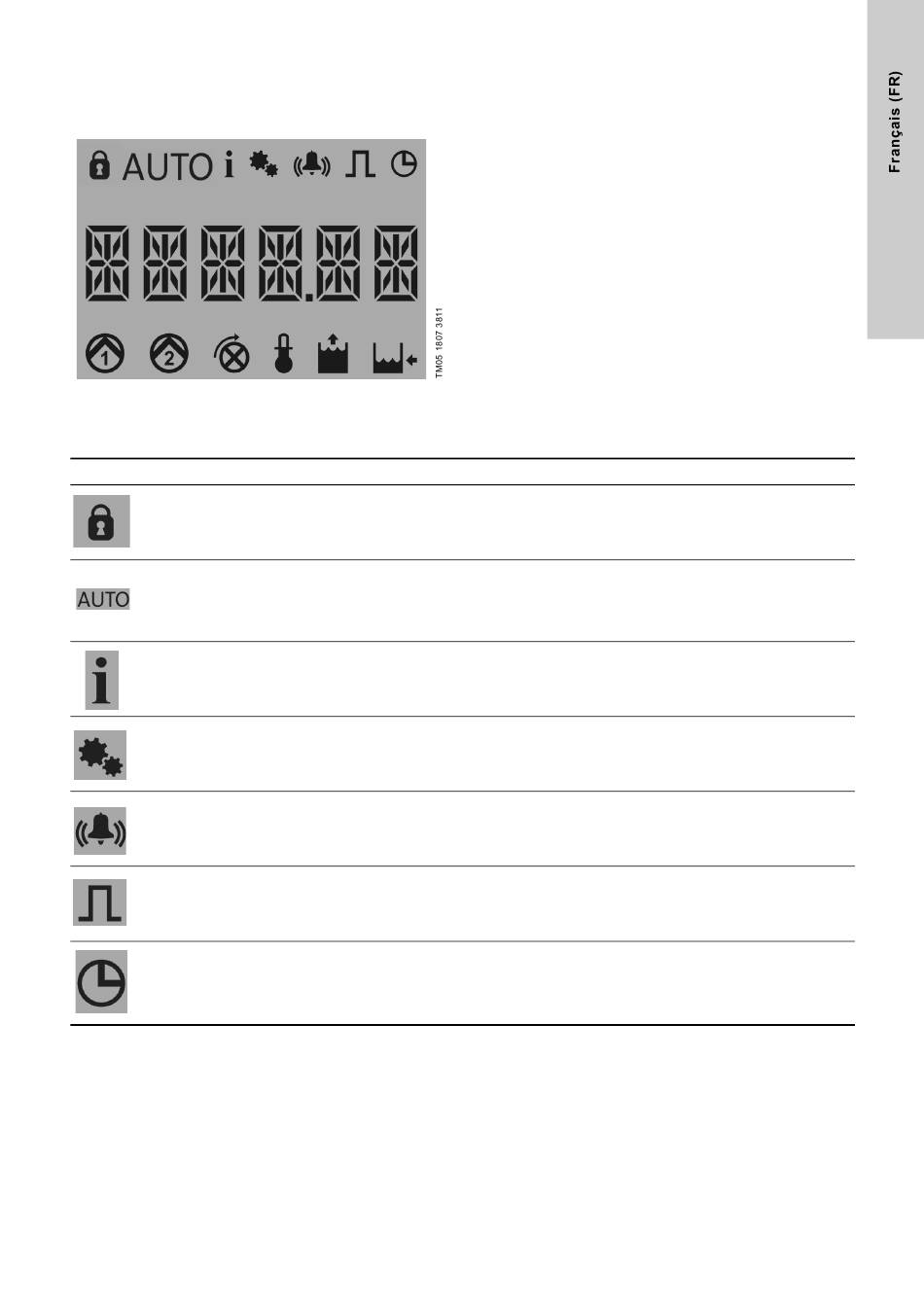

L'affichage du régulateur LC 221 est présenté à la fig. 11.
Fig. 11 Affichage du LC 221
Le tableau ci-dessous décrit les symboles de l'affichage ainsi que
les fonctions correspondantes.
Symbole Fonction
Réglages verrouillés
Mode de fonctionnement
automatique
Informations
Paramétrage
Alarme
Compteur d'impulsion
Temps réglables et indi-
cation de défaut
Description
Le symbole est visible lorsque le menu de paramétrage est verrouillé. Cela bloque l'accès à toute
personne non autorisée à changer les réglages. Pour déverrouiller, entrer le code 1234.
Le symbole est visible lorsque le régulateur est en mode automatique, c'est-à-dire lorsque le
sélecteur est en position AUTO.
Le symbole est visible en cas d'affichage d'informations sur les défauts, les heures de fonction-
nement, le nombre de démarrages, l'intensité maxi de la pompe. Le symbole s'affiche si le régu-
lateur détecte un défaut et le défaut s'inscrit dans le journal des défauts. Le symbole disparaît
lorsque vous accédez au journal des défauts. Voir paragraphe 6.3 Menu Information.
Le menu de paramétrage contient des informations sur le réglage du niveau de démarrage, l'intensité
nominale, le délai des alarmes d'arrêt et de démarrage, la sélection des intervalles de maintenance,
la réinitialisation (automatique ou manuelle) et le retour aux réglages par défaut. Pour une description
des réglages, voir paragraphe 6.2 Menu Paramétrage.
Le symbole est visible en cas d'alarme. Le type d'alarme est précisé dans le menu
d'informations. Le symbole disparaît lorsque le défaut a disparu ou lorsqu'il a été réinitialisé.
Le symbole est visible lorsque le nombre de démarrages s'affiche.
Le symbole est visible lorsque les heures de fonctionnement et les délais réglés s'affichent.
Le symbole clignote lorsque le temps de fonctionnement maxi a été dépassé.
