5.2.2 Panneau de commande

1 3
2

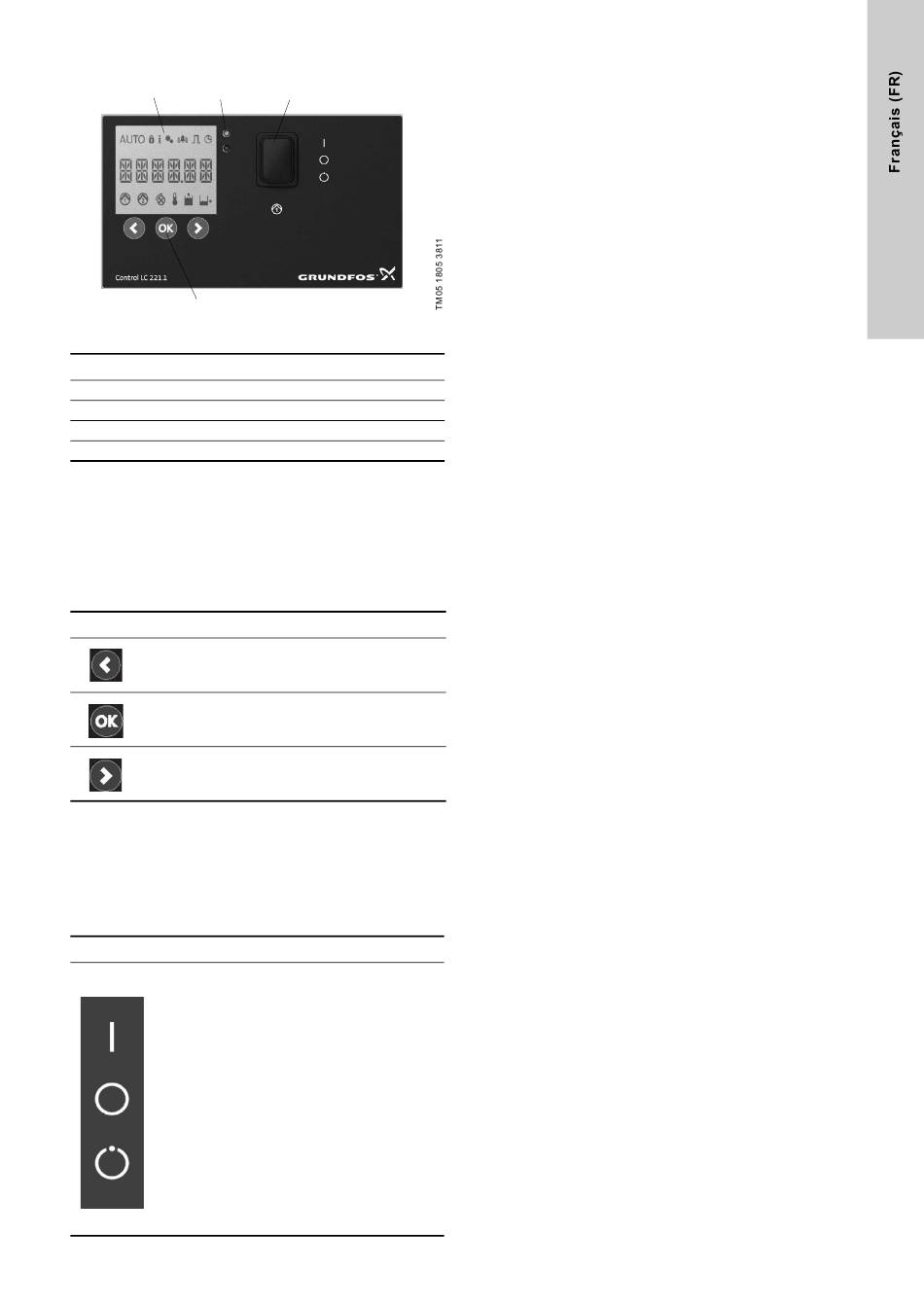

Fig. 9 Panneau de commande
Pos. Description
1 Affichage
2 Touches de fonctionnement
3 LED d'état
4 Sélecteur ON-OFF-AUTO
Affichage (pos.1)
L'affichage indique toutes les données de fonctionnement et tous
les défauts. Les données de fonctionnement et les défauts sont
décrits au paragraphe 6.1 Description de l'affichage.
Touches de fonctionnement (pos. 2)
Le régulateur fonctionne à l'aide des touches situées sous
l'affichage. La fonction de ces touches est décrite dans le tableau
ci-dessous :
Touche Description
• aller à gauche dans le menu principal.
• monter dans les sous-menus.
• réduire les valeurs dans les sous-menus.
• confirmer une sélection.
• activer les sous-menus.
• réinitialiser le buzzer.
• aller à droite dans le menu principal.
• descendre dans les sous-menus.
• augmenter les valeurs dans les sous-menus.
LED d'état (pos. 3)
La LED supérieure (verte) est allumée lorsque l'alimentation
électrique est activée.
La LED inférieure clignote (rouge) en cas de défaut pour être
visible de loin et vient en plus des symboles et des codes de
défaut affichés.
Sélecteur (pos. 4)
Interrupteur Description de la fonction
Le mode de fonctionnement est sélectionné par
le sélecteur ON-OFF-AUTO offrant trois
positions différentes :
POS I :
Démarre la pompe manuellement. La protection
est activée et déclenche une alarme au bout de
3 minutes. Le délai est d'environ 20 secondes.
POS O :
• Arrête la pompe et coupe l'alimentation
électrique à la pompe. Les trois symboles
"Réglages verrouillés", "Informations" et
"Paramétrage" sont visibles.
• Réinitialise les indications de défaut.
POS AUTO :
Fonctionnement automatique. La pompe
démarre et s'arrête en fonction du signal du
capteur de niveau.
