Installation

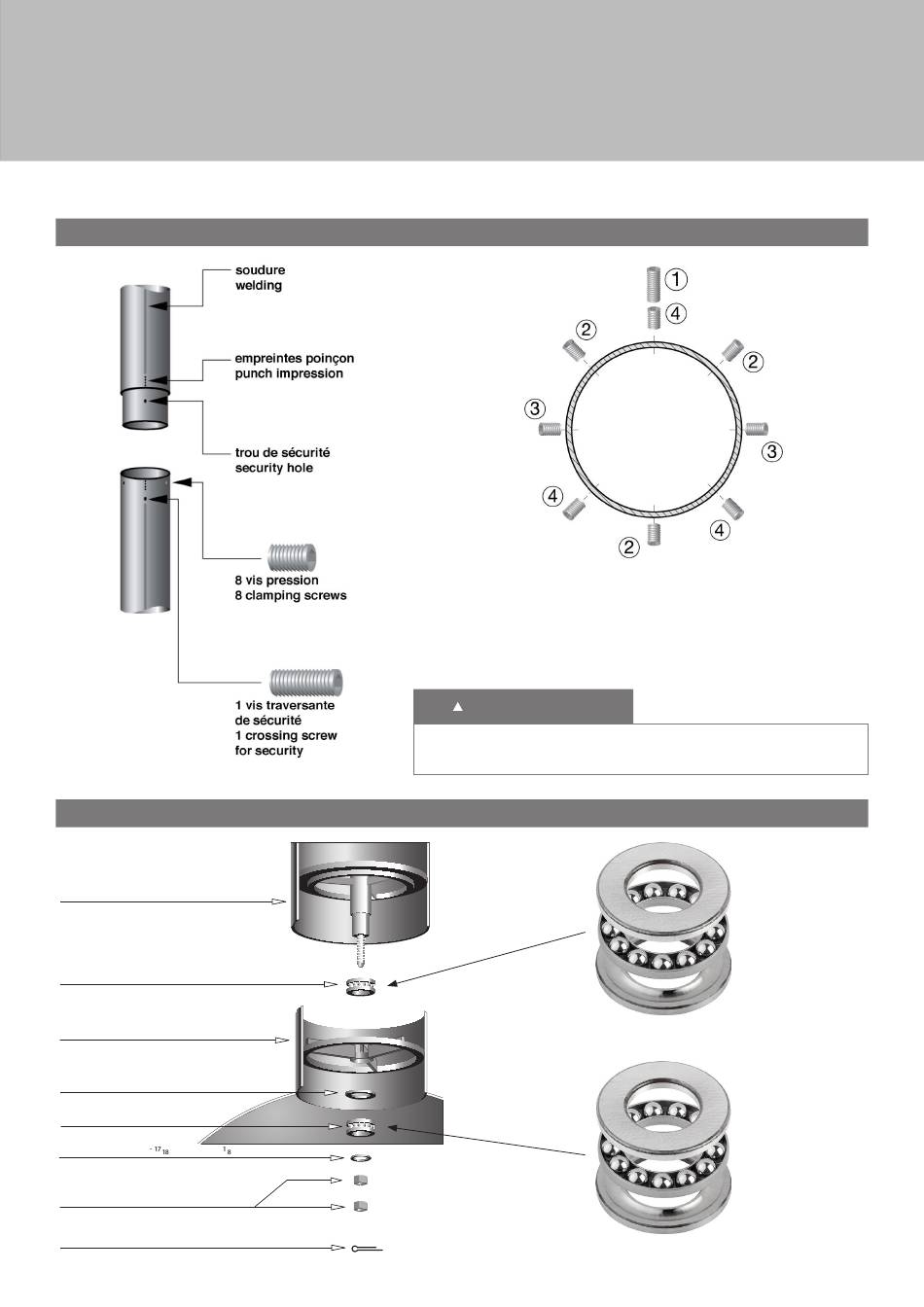

D. DÉTAIL DU MANCHON DE JONCTION
E. DÉTAIL DU SYSTÈME DE ROTATION
low part of the steel flue
bas du conduit en acier
ball bearings
Ø 13/16'' - 25/16'' thickness 1/6''
butées à billes
Ø20-40 mm ép. 3 mm
smoke outlet sleeve
manchon de départ de fumées
washers
Ø13/16'' - 25/16'' thickness 1/6''
rondelles
Ø20-40 mm ép. 3mm
ball bearings
butées à billes
washers
Ø ½''
⁄ '' thickness ⁄ ''
rondelles
Ø13-24 mm ép. 3mm
nut M12
(Ø15/32'')
écrou M12
cotler pin
goupille de sécurité
NOTE : Les manchons de jonction ne sont fournis que lorsque la
hauteur sous plafond dans la pièce nécessite plusieurs
conduits Focus en plusieurs parties.
(Vous ne devriez pas trouver de manchon de jonction dans
une pièce avec une hauteur sous plafond de 9 pieds - 2,7m).
AVERTISSEMENT
Veuillez noter que les vis ne sont pas conçues pour être à fleur
du collet de support.
9
