Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-
!
oplysninger og supplerende anvisninger" grundigtigennem. Følg
de heri indeholdte instrukser. Dette dokument skal opbevares
og følge med apparatet, hvis dette overdrages til en ny ejer.
Digital elektronik-vinkelmåler med visning af indvendig eller udvendig
vinkel fra 0° til 220°. Det udklappelige og i begge sider udtrækbare
måleben kan forlænges. Ekstra vertikalt og horisontalt vaterpas samt
2 oplyste og drejelige flip-displays 180°.

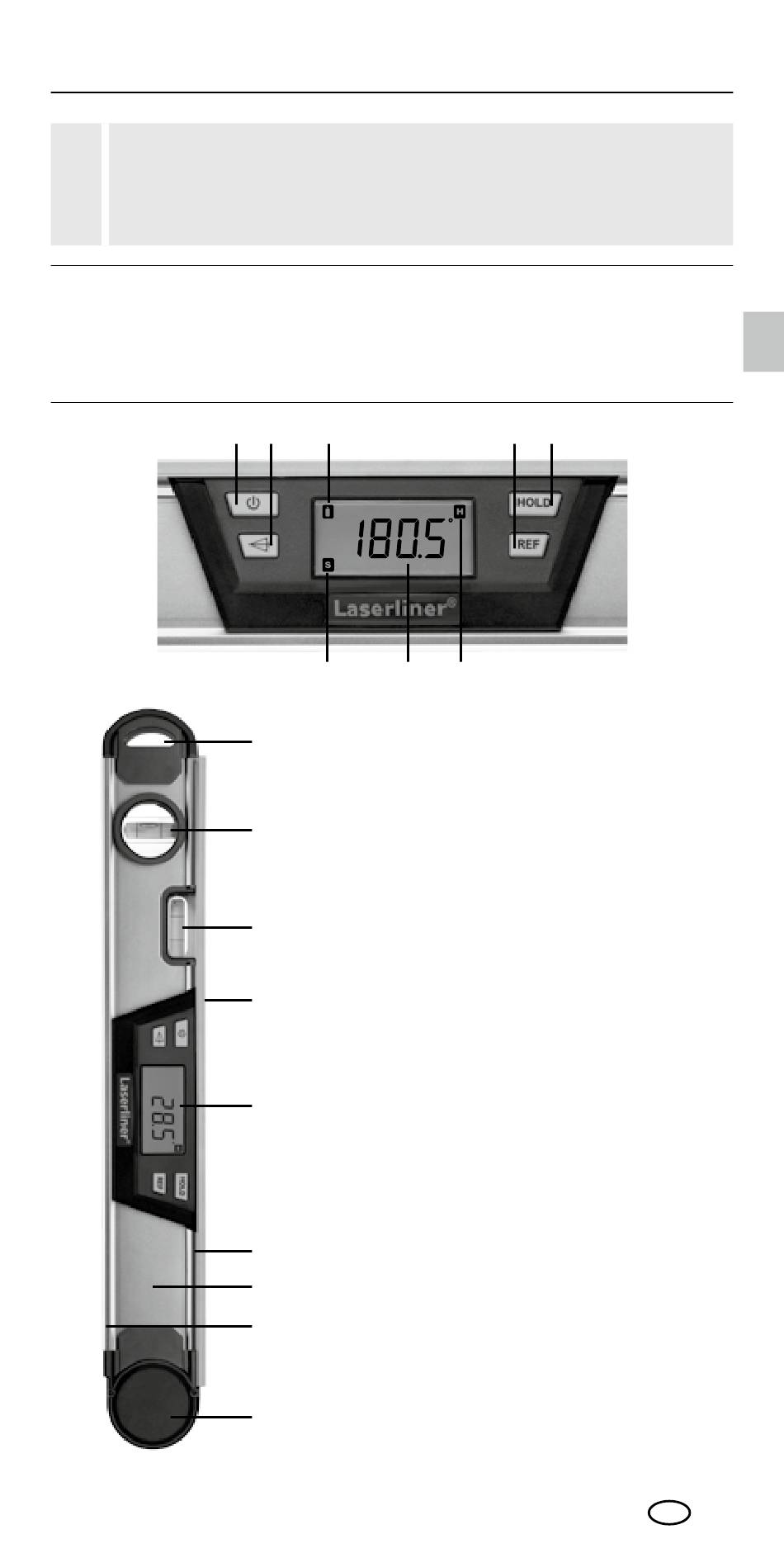

1 2 5
6
Keypad
9
1. TIL- /FRA-Omstilling 180° flip-display
2. Vinkelhalverende
3. Fastfrys måleværdi
4. Sæt vinkel-referenceværdi
10
Display
5. Batteri-indikator: Afladet
11
6. Symbol for REF-modus
7. Værdi vinkelmåling
8. FRYS-indikator (HOLD)
12
ArcoMaster 40/60
9. Ophæng
17
10. Vertikalt vaterpas
11. Horisontalt vaterpas
12. Måleben udklappeligt og
13. Anlægskant
14. Basis/måleflade
13
15. Drejeled
16
Bagside
14
16. Batterikammer
17. LCD-display på begge sider
15
ArcoMaster 40/60
4
7 8
udtrækbart i begge sider
3
DA
