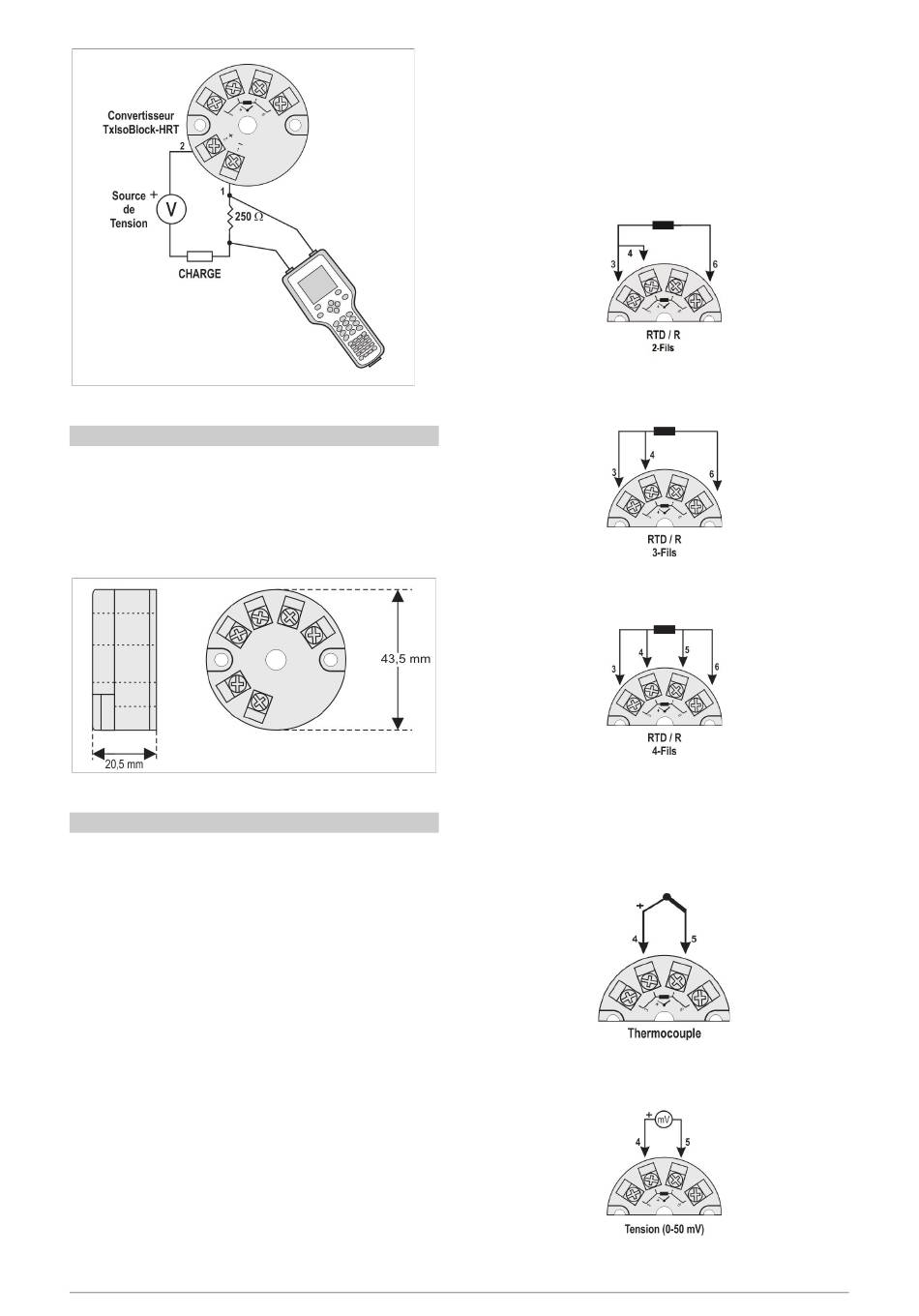

Fig. 3 – Raccordements avec le terminal portable
INSTALLATION MÉCANIQUE
Le convertisseur TxIsoBlock-HRT est prévu pour montage en tête.
Les vibrations, l'humidité et les températures excessives, les
interférences électromagnétiques, la haute tension et d'autres
interférences peuvent endommager définitivement l'appareil, et
peuvent également provoquer des erreurs dans la valeur mesurée.
DIMENSIONS
Fig. 4 – Dimensions du convertisseur
INSTALLATION ÉLECTRIQUE
• Emballage des bornes en polyamide ;
• Section du fil utilisé : 0,14 à 1,5 mm² ;
• Couple recommandé dans la borne : 0,8 Nm.
RECOMMANDATIONS POUR L'INSTALLATION
• Les conducteurs de signaux d'entrée doivent traverser
l'installation du système séparément des conducteurs de sortie et
d'alimentation. Si possible, sur des conduits mis à la terre.
• L'alimentation des instruments doit provenir d'un réseau propre
pour l'instrumentation.
• Dans les applications de régulation et surveillance, il est essentiel
de considérer ce qui peut arriver lorsqu'une partie du système
tombe en panne.
• Il est recommandé d'utiliser des FILTRES RC (47 Ω et 100 nF,
série) dans les bobines de contacteurs, les solénoïdes etc.
RACCORDEMENTS ÉLECTRIQUES
Les figures ci-après montrent les raccordements électriques
requises. Les bornes 3, 4, 5 et 6 sont réservées au branchement du
capteur. CHARGE représente l'instrument de mesure de courant 4-
20 mA (indicateur, régulateur, enregistreur etc.).
NOVUS AUTOMATION
Pt100/ Pt1000 2 FILS
Remarque : quand on utilise le Pt100/ Pt1000 2 fils, les bornes 3 et 4
doivent être reliées entre eux, comme montre la figure ci-dessous.
Pour utiliser le Pt100/ Pt1000 2 fils, il faut configurer l'option Pt100/
Pt1000 3 fils dans TxConfig II.
La longueur du câble de la Pt100/ Pt1000 doit être inférieure à 30
cm pour que des erreurs à la résistance du câble ne se produisent
pas.
Fig. 5 – Raccordements électriques du convertisseur (Pt100/ Pt1000 2 fils)
Pt100/ Pt1000 3 FILS
Fig. 6 – Raccordements électriques du convertisseur (Pt100/ Pt1000 3 fils)
Pt100/ Pt1000 4 FILS
Fig. 7 – Raccordements électriques du convertisseur (Pt100/ Pt1000 4 fils)
Pt100/ Pt1000 3 et 4 fils : il est recommandé d'utiliser des fils de
même longueur et même calibre. Le convertisseur compense jusqu'à
25 Ω par fil.
THERMOCOUPLE
Fig. 8 – Raccordements électriques du convertisseur (thermocouple)
TENSION (0-50 mV)
Fig. 9 – Raccordements électriques du convertisseur (0-50 mV)
TxIsoBlock-HRT
3/4
