CONFIGURATION
Pour le modèle déjà configuré avec un capteur et une plage
appropriés, aucune intervention n'est requise et son installation peut
être
effectuée
immédiatement.
configuration est requis, il est effectué dans le logiciel TxConfig II, et
puis envoyé au convertisseur à l'aide de l'Interface TxConfig-HRT
connectée au port USB de l'ordinateur.
Le logiciel TxConfig II permet la configuration de l'appareil. Il est
régulièrement mis à jour, et ses nouvelles versions peuvent être
téléchargées gratuitement sur le site Web du fabricant. Pour l'installer,
exécuter le fichier TxConfigIISetup.exe et suivre les instructions.

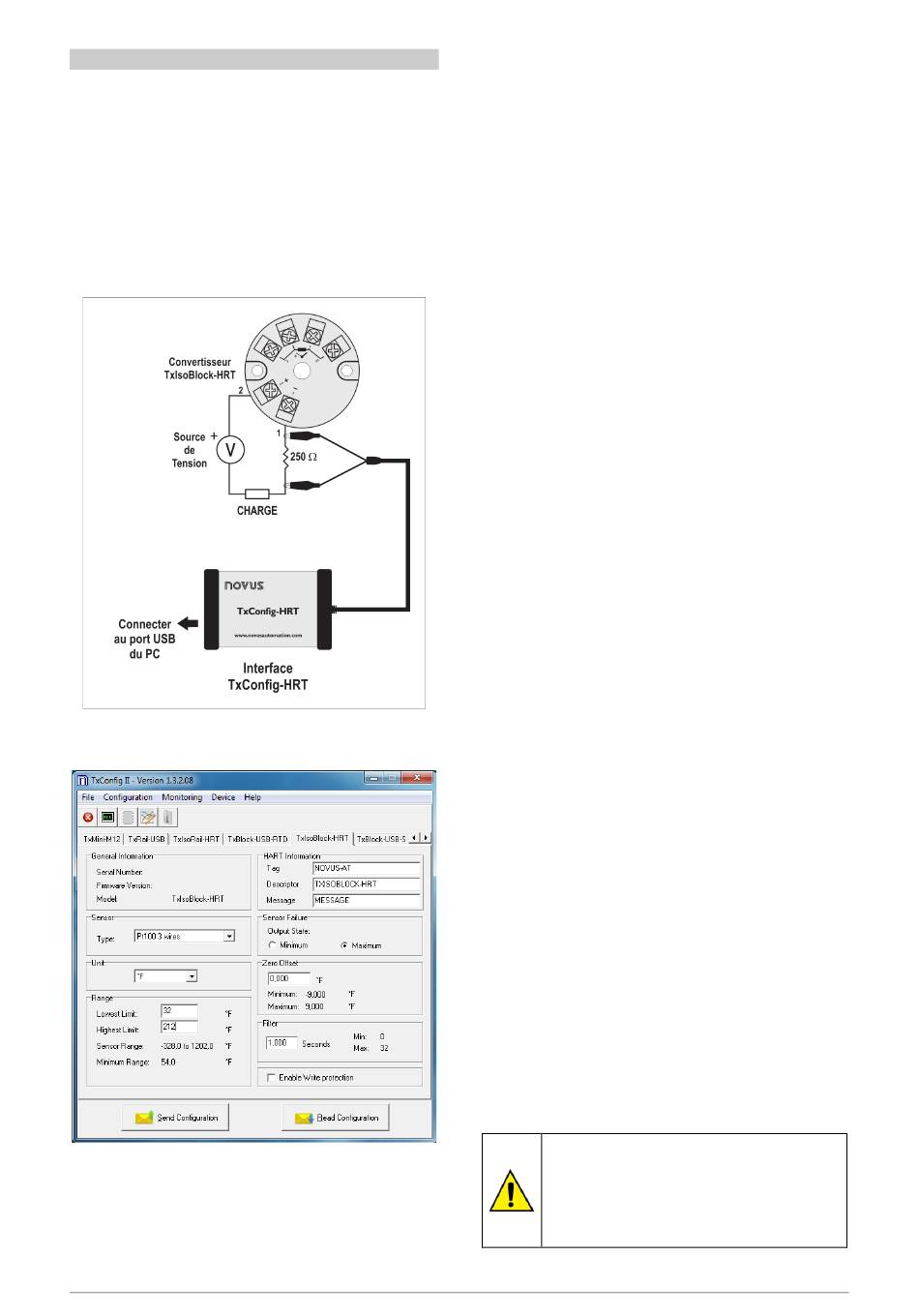

L'interface relie le convertisseur à l'ordinateur, comme montre la
Fig. 1 :
Fig. 1 – Connexion de l'Interface TxConfig-HRT modèle TxIsoBlock-HRT
LOGICIEL DE CONFIGURATION
Fig. 2 – Écran d'accueil du logiciel TxConfig II
Les champs de cet écran ont les fonctions suivantes :
1. Informations générales (General Information) : ce champ
contient les données d'identification du convertisseur. Ces
informations doivent être mises à la disposition du fabricant dans
des consultations éventuelles.
NOVUS AUTOMATION
Lorsqu'un
changement
de
2. Capteur (Sensor) : sélectionner le capteur à utiliser. Voir le
Tableau 1.
3. Unité (Unit) : sélectionner le type d'unité : °C (Celsius) ou °F
(Fahrenheit).
4. Plage de mesure (Range) : définir la plage de mesure du
convertisseur.
Limite inférieure de la plage (Lowest Limit) : température
désirée pour le courant de 4 mA.
Limite supérieure de la plage (Highest Limit) : température
désirée pour le courant de 20 mA.
Plage du capteur (Sensor Range) : les valeurs choisies ne
peuvent pas dépasser la Plage du capteur montré dans ce
même champ. Voir le Tableau 1 de ce mode d'emploi.
Plage minimale (Minimum Range) : il n'est pas possible
d'établir une plage avec largeur (span) inférieure à la valeur de la
plage minimale indiquée là-dessus. Voir le Tableau 1 de ce
mode d'emploi.
5. Informations HART (HART Information) :
Étiquette (Tag) : champ avec une courte identification de
l'appareil (jusqu'à 8 caractères).
Descripteur (Descriptor) : descripteur utilisé par le maître pour
l'enregistrement (jusqu'à 16 caractères).
Message (Message) : message utilisé par le maître pour
l'enregistrement (jusqu'à 32 caractères).
6. Défaillance du
capteur
comportement de la sortie si le convertisseur indique une
défaillance, selon la recommandation NAMUR NE 43 :
Minimum : le courant de sortie passe à <= 3,6 mA (down-scale),
généralement utilisé pour le refroidissement.
Maximum : le courant de sortie passe à >= 21,5 mA (up-scale),
généralement utilisé pour le chauffage.
7. Décalage du zéro (Zero Offset) : corrige de petits écarts
présentés à la sortie du convertisseur, par exemple lors d'un
remplacement de capteur.
8. Filtre (Filter) : damping – filtre d'amortissement.
Le filtre d'amortissement modifie le temps de réponse du
convertisseur pour atténuer les variations dans la sortie. La valeur
définie pour le filtre indique le moment auquel la PV (variable de
processus) atteindra 63% de sa valeur finale.
La valeur par défaut est de 1,0 s, pouvant être réglée de 0 à 32 s.
Pour un cas où la variation est de 0 °C à 100 °C, compte tenu la
configuration d'usine et après 1,0 s, la valeur de la PV sera de 63
°C. Lorsque le filtre a la valeur zéro, la fonction est désactivée.
9. Activer la protection d'écriture (Enable Write protection) :
quand active, elle empêche l'écriture de configuration.
10. Envoyer configuration (Send Configuration) : envoie la
nouvelle configuration réalisée. Une fois envoyée, la configuration
sera immédiatement adoptée par le convertisseur.
11. Lire configuration (Read Configuration) : lit la configuration du
convertisseur connecté. L'écran présente alors la configuration
actuelle, qui peut être modifiée par l'utilisateur.
CONFIGURATION PAR DÉFAUT
• Capteur Pt100 3 fils, plage de 0 à 100 °C ;
• Sortie au maximum en cas de défaillance du capteur ;
• 0 °C pour le réglage de zéro ;
• Unité : °C ;
• Filtre : 1,0 s.
Il est possible de configurer l'appareil via un logiciel tiers
et à l'aide d'un modem FSK pour établir une
communication HART®.
Un fichier EDD (Electronic Device Descriptor) est
disponible. Il peut être utilisé avec des systèmes
compatibles et permet d'accéder à la configuration et de
superviser le convertisseur.
TxIsoBlock-HRT
(Sensor
Failure) :
établit
le
2/4
