MT-C7000

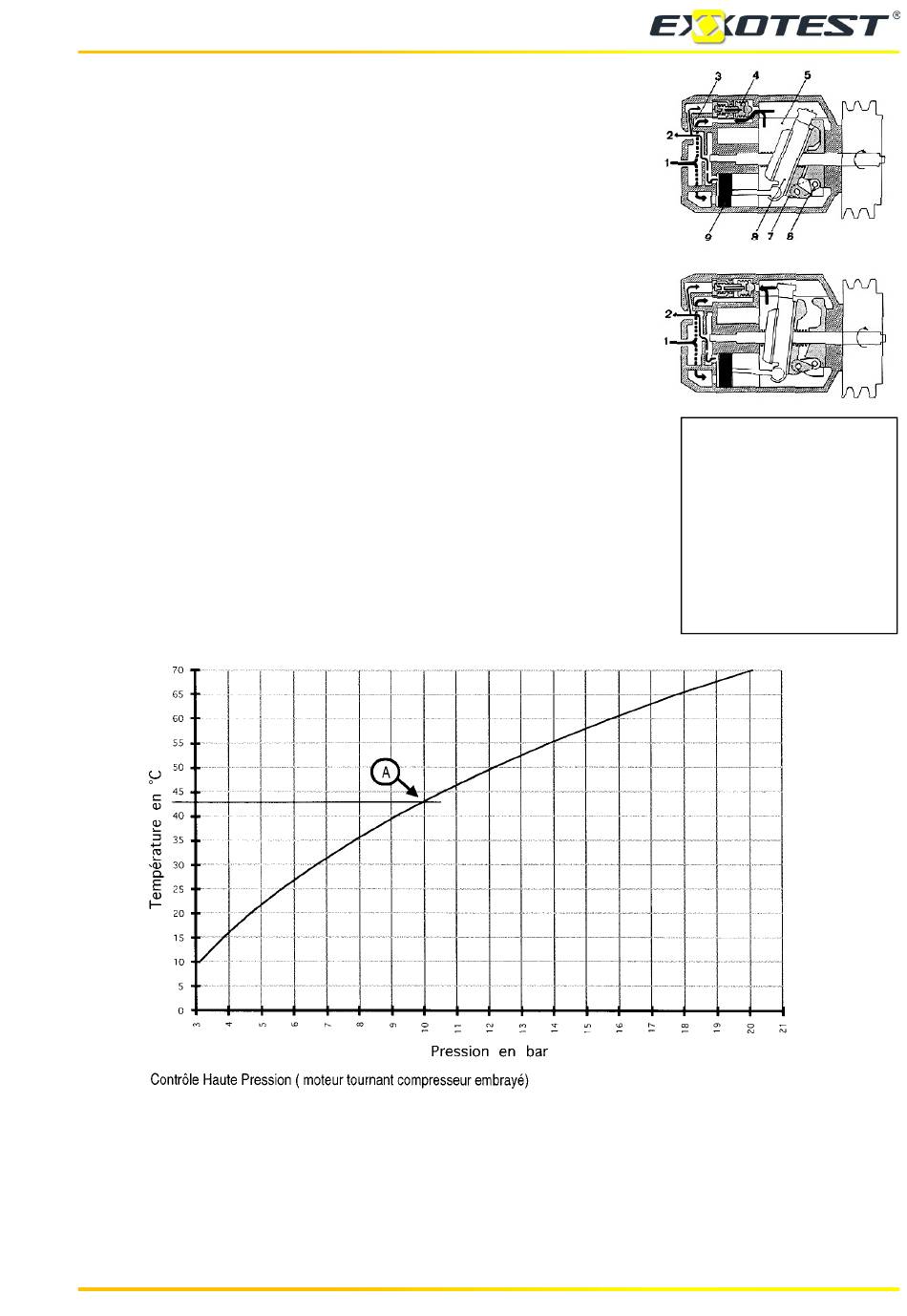

La mesure simultanée de la Basse et la Haute pression permet de
déduire le bon fonctionnement du compresseur à cylindrée variable.
Le principe de ce type de compresseur est l'adaptation automatique
de la cylindrée. Cette variation de cylindrée est obtenue en agissant
sur la course des pistons.
La course (C) varie en fonction de l'angle d'une came tournante qui
agit sur un plateau oscillant sur lequel sont fixés les pistons.
Cette variation d'angle est obtenue par le contrôle permanent du
différentiel de pression entre la pression d'aspiration et la pression
établie dans le corps du compresseur. La régulation de ce différentiel
de pression est assurée par une valve tarée à deux bars. Cette valve
maintient par son action l'évaporateur à la limite du givrage.
Pour une demande de froid importante, la pression d'aspiration
devient supérieure à 2 bars, la valve s'ouvre. Le fluide gazeux entre dans
la chambre d'aspiration, il n'y a pas de pression différentielle, la course
(C1) des pistons est maximum.
La cylindrée est maximum, environ 160 cm
Pour une demande de froid faible, la pression devient inférieure à 2
bars, la valve se referme. La pression augmente dans le corps du
compresseur. L'angle du plateau oscillant décroît et la course (C2) des
pistons devient plus faible. La cylindrée est minimum, environ 10 cm
(selon modèles).
Contrôle du circuit haute pression
En mesurant la pression, nous pouvons déduire la température du circuit haute pression :
Si vous relevez une pression de 10 bars (repère A, courbe ci-dessus) vous pouvez en déduire que la
température du fluide dans le circuit haute pression se situe vers 43°C.
Quelle valeur doit-on trouver ?
04 50 02 34 34
3
(selon modèle).
WWW.EXXOTEST.COM
Aspiration BP
Décharge HP
Chambre d'aspiration
Valve de régulation
Corps compresseur
Pivot de la came
Came
Plateau oscillant
3
Piston
33
