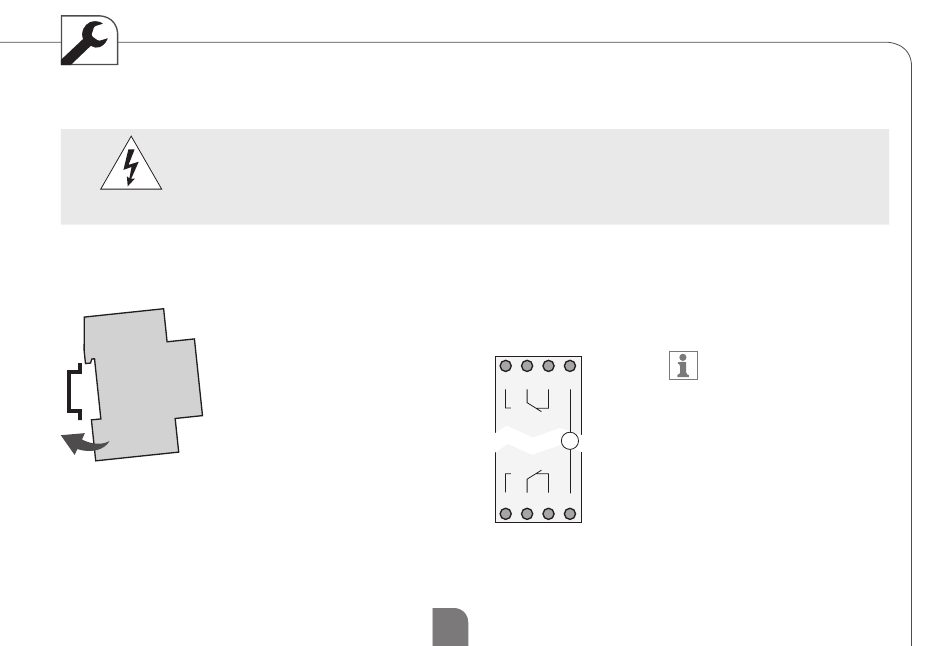

Instalace a montáž
VÝSTRAHA
Montáž na DIN kolejnici
Přístroj nasaďte na kolejnici mírně šikmo
Poté jej zatlačte dozadu, aby správně zaklapl
Smrtelné nebezpečí úderu elektrickým proudem!
Připojení a montáž svěřte výlučně kvalifikovaným elektrikářům!
Z Z
CS
Schéma zapojení
CH1 = kanál 1
CH2 = kanál 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
Jak modul LAN,
tak i časový spínač
musí být ve shodné
provozní fázi
Jejich vzájemný
odstup by neměl
překročit 50 metrů
61
