Installatie en montage

WAARSCHUWING

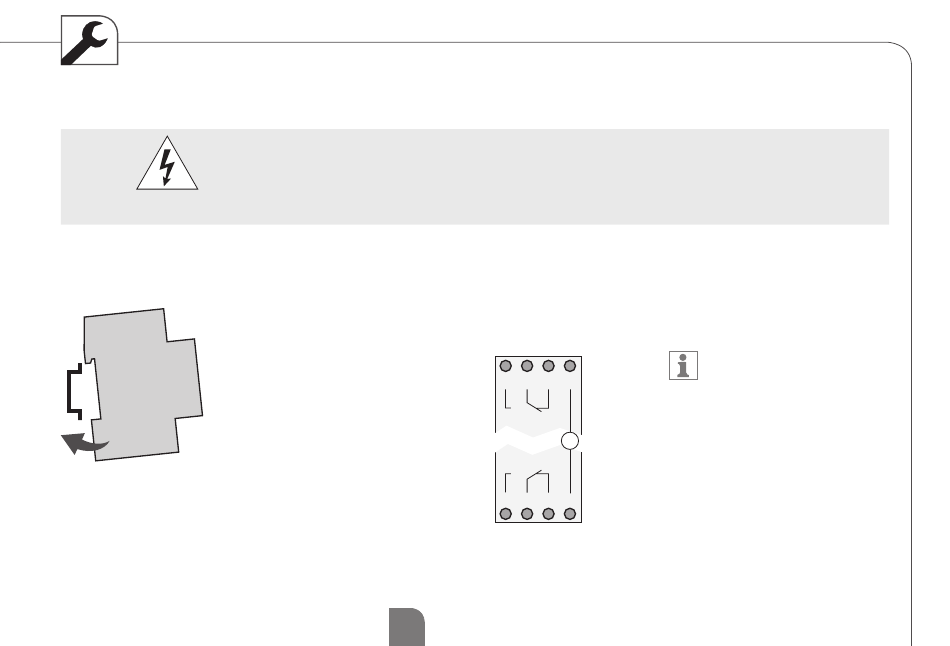

Montage op DIN-rail

Apparaat iets schuin, van boven op de rail
zetten Vervolgens naar achteren drukken, tot
hij vastklikt
Levensgevaar door elektrische schok!
Aansluiting en montage uitsluitend door een elektromonteur!
Z Z
NL

Aansluitschema

CH1 = kanaal 1
CH2 = kanaal 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
LAN-module en tijd-
schakelklok moeten
op dezelfde fase
worden gebruikt
De afstand tussen de
beide apparaten mag
niet groter zijn dan 50
meter
