Emulation codeur
Le resolver est avant tout un capteur de position. Il est utilisé pour la mesure de la position du
rotor par rapport au stator.
Cette fonction permet de transformer le signal issu du resolver en une suite d'impulsions
identiques à celles issues d'un codeur incrémental : A, B, 0 et leur complément.
Programmation de la résolution et de la position du top zéro
Cette programmation se fait à l'aide du logiciel PME.
Résolution
Ajustable entre 16 et 16384, soit par les touches +/-, soit en entrant directement un nombre
(seulement en OFF LINE).
Ajustage du top zéro
Ajustage par apprentissage, le PC travaillant « on line ».
Lorsque l'opérateur juge la position convenable, il confirme par une prise en compte du top zéro.
micro
Drive
A, B, Top0
9

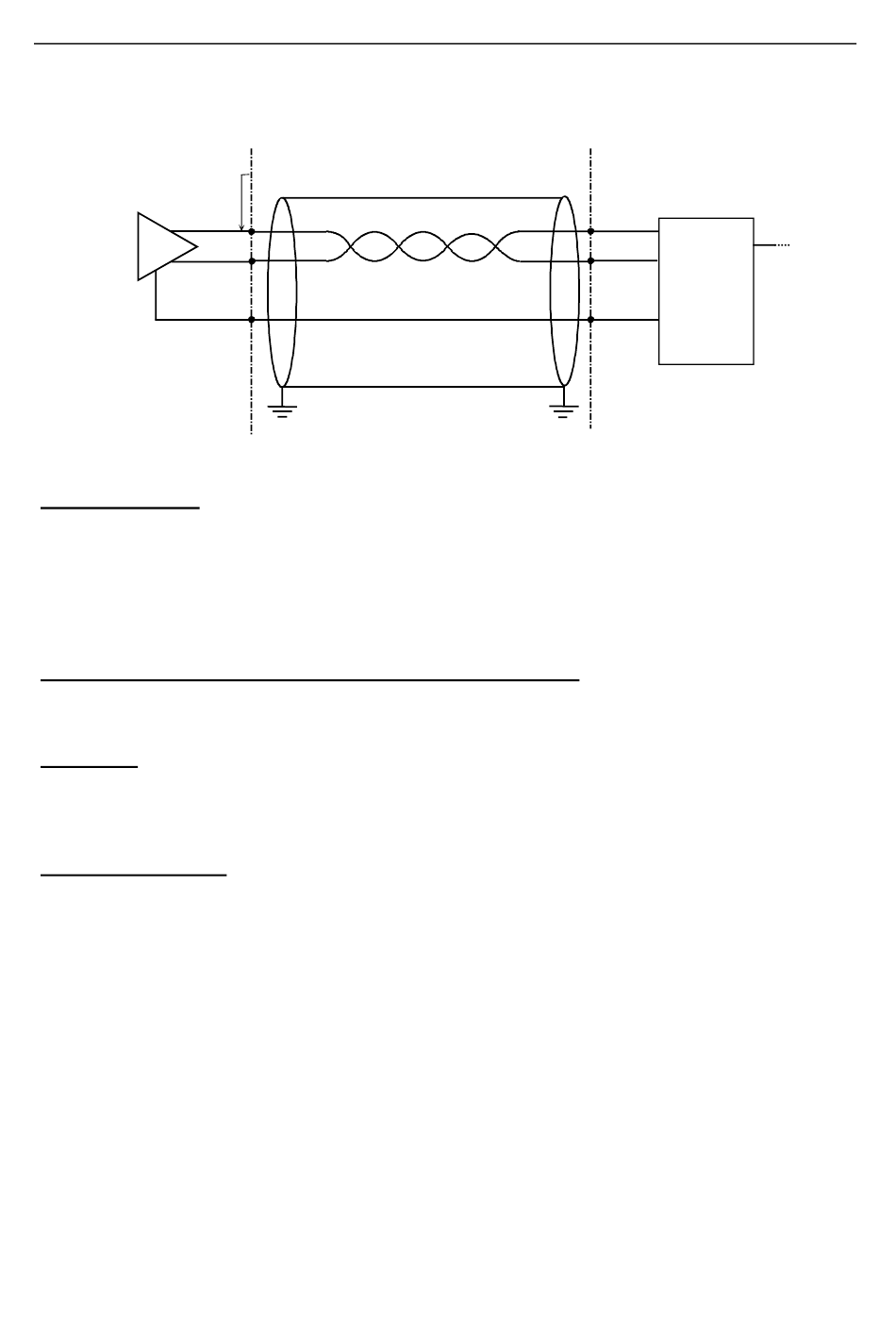

RACCORDEMENT
