SEGMENTO Kombikit KKS
3 Opis: zestaw SEGMENTO KKS
Zestaw SEGMENTO do hermetycznego uszczelniania od strony zewnętrzej budynku przewiertów � 150 mm.
Wymienne segmenty uszczelniające do mocowania przewodów o różnej średnicy, od � 5 do 31 mm.

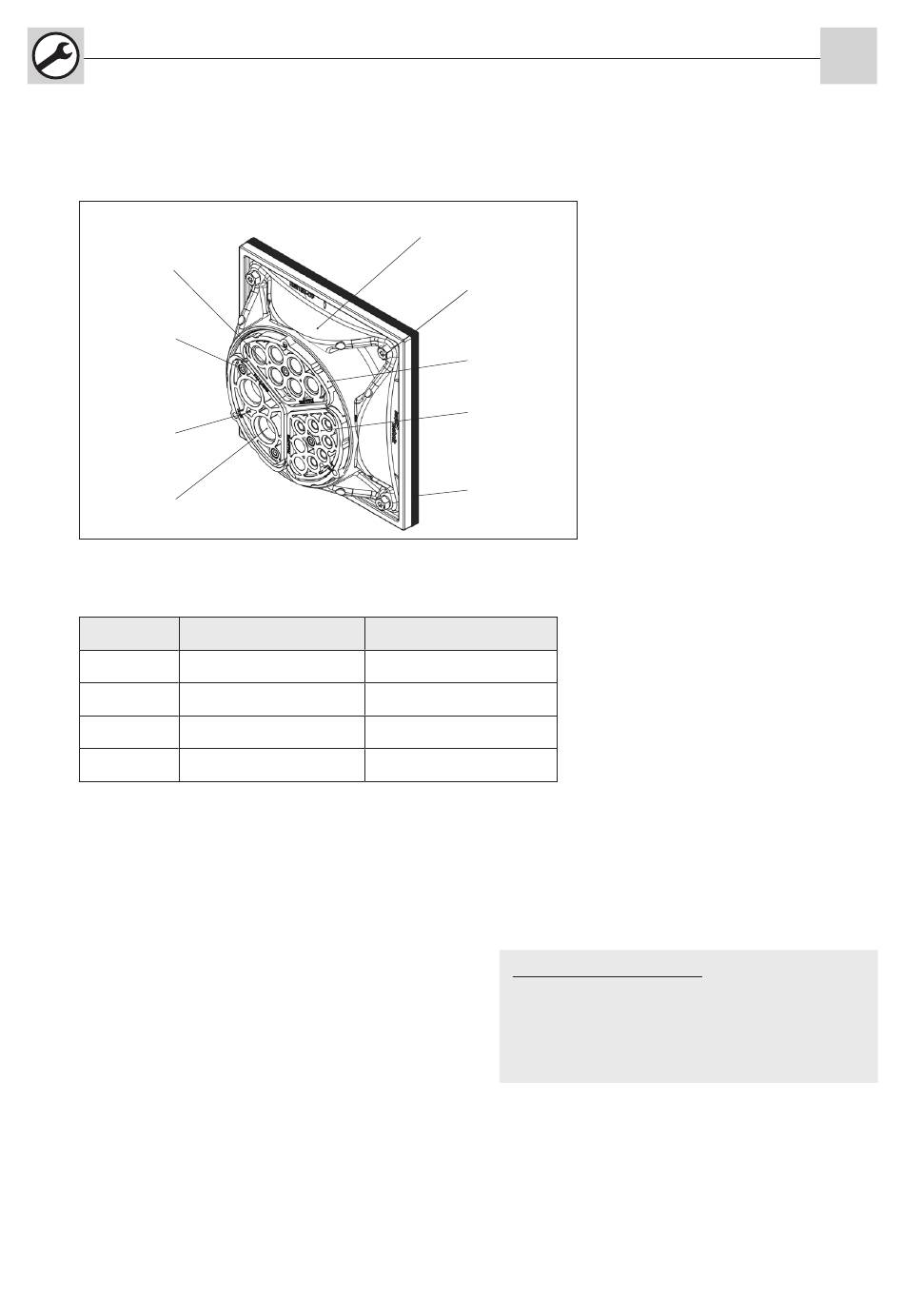

Np.: zestaw SEGMENTO KKS
Segment
SEG 6/21
Śruby im-
busowe M6
Segment
SEG 2/31
Zaślepka
Dostępne są zestawy do przewodów o następujących średnicach:
Tabela
Typ Liczba przewodów
SEG 2/31
SEG 3/26
SEG 6/21
SEG 8/15
4 Zakres dostawy
W zakres dostawy zestawu SEGMENTO KKS wchodzą:
1 Kołnierz aluminiowy HSI 150-DF z gumową uszczelką i elementami mocującymi
1 Pokrywa systemowa HSI 150-S3
1 Środek poślizgowy GMS „SEGMENTO" (Nr artykułu: 2300310000)
3 Segmenty zgodnie z wyborem; dostępne są następujące segmenty:
• Segment SEG 2/31 łącznie z zaślepką
• Segment SEG 3/26 łącznie z zaślepką
• Segment SEG 6/21 łącznie z zaślepką
• Segment SEG 8/15 łącznie z zaślepką
5 Niezbędne narzędzia i środki pomocnicze
Do prawidłowego montażu zestawu SEGMENTO KKS oprócz zwykłych standardowych narzędzi
potrzebne są następujące narzędzia i środki pomocnicze:
Ściereczka
Preparat do czyszczenia przewodów
Akcesoria
Szablon przyporządkowania BSS
Przegubowy klucz widełkowy SLS6 G(D)
Wkrętak dynamometryczny DMS
HSI150-DF
Średnica przewodu
20 - 31 mm
2
20 - 26 mm
3
15 - 21 mm
6
5 - 15 mm
8
38
Kołki długie
SXR 10 x 80,
dołączone.
Śruby ze stali
nierdzewnej
Pokrywa
systemowa
HSI150-S3
Segment
SEG 8/15
Uszczelka
gumowa
Przykłady zamówień:
KKS 336 obejmuje następujące segmenty:
2x SEG 3/26, 1x SEG 6/21
KKS 238 obejmuje następujące segmenty:
1x SEG 2/31, 1x SEG 3/26, 1x SEG8/15
Klucz dynamometryczny 5-20 Nm/SW13
Środek poślizgowy GMS „SEGMENTO"
(Nr artykułu: 2300310000) (przy późniejszym
wprowadzeniu dodatkow ych przewodów
nieuwzględniony w zakresie dostawy)
