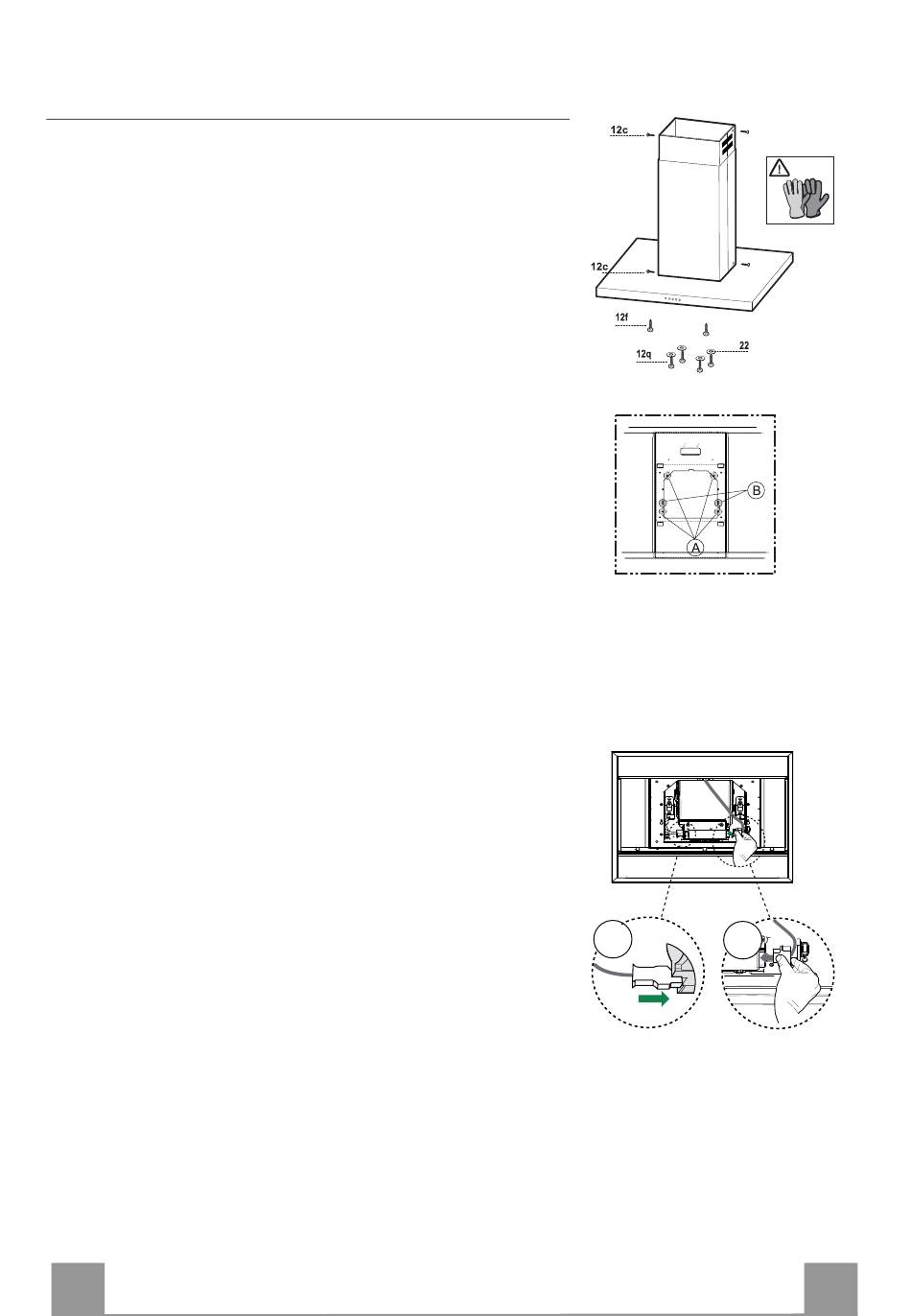

Montage Cheminée - Montage Corps Hotte
• Positionner la Cheminée supérieure et fixer cette dernière
dans la partie supérieure du Treillis à l'aide de 2 Vis 12c
(2,9 x 6,5) fournies avec l'appareil.
• De la même façon, positionner la Cheminée inférieure et
fixer cette dernière dans la partie inférieure du Treillis à
l'aide de 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.
Avant de fixer le corps de la hotte au treillis :
• Visser à mi-course les 2 vis 12f sur la partie inférieure du treillis
en position latérale en correspondance des 2 trous prévus.
• Retirer les filtres à graisse du corps de la hotte.
• Retirer les éventuels filtres anti-odeur au charbon actif.
• Soulever le corps de la hotte et emboîter les vis 12f dans leur
trou (réf.A) jusqu'en butée.
• En passant par dessous, fixer avec les 4 vis 12q et les 4 rondelles
22 fournies le corps de la hotte au treillis prévu (réf.B) et serrer
définitivement toutes les vis.
CONNEXION ÉLECTRIQUE
• Brancher la hotte à l'alimentation du secteur en intercalant
un interrupteur bipolaire avec une ouverture des contacts
d'au moins 3 mm.
• Retirer les filtres à graisse (voir par. « Entretien » et
s'assurer que le connecteur du câble d'alimentation (A) est
correctement branché dans la prise de l'aspirateur.
• Brancher le connecteur B dans la prise restée libre à côté de
l'aspirateur
FR
A
B
