DESCRIPTION DU PRODUIT
ACER est un moto-réducteur électromécanique doté d'une unité de
contrôle et équipé d'un dispositif de déblocage à clé afin de permettre
le déplacement manuel du portail en cas de coupure d'alimentation
électrique.
Tab. 1: Composants et dispositifs du système automatisé - fig. 1
RepèreDescription
1
Moto-réducteur ACER avec unité de contrôle.
2
Récepteur radio dans l'unité.
3
Plaque d'ancrage
4
Paire de photocellules de sécurité (avec un émetteur et un
récepteur).
5
Clignotant avec antenne
6
Sélecteur à clé
7
Emetteur.
8
Brides de fin de course, droite et gauche.
9
Piliers pour photocellules
10
Arrêts mécaniques du portail
11
Crémaillère

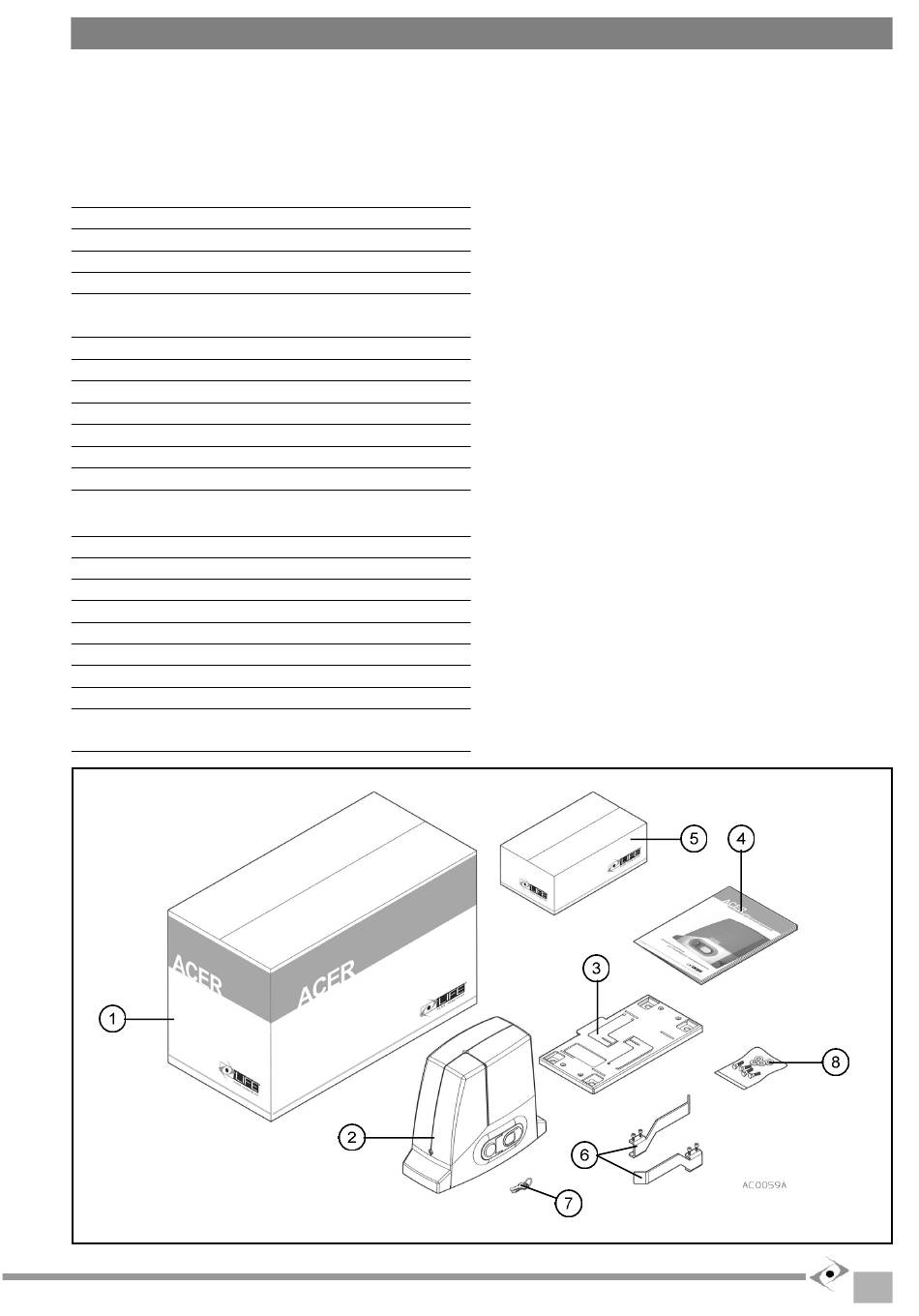

Tab. 2: Description du boîtier du moto-réducteur ACER – fig. 2
RepèreDescription
1
Boîtier en carton
2
Moto-réducteur ACER avec une unité.
3
Plaque d'ancrage
4
Mode d'emploi
5
Boîte d'accessoires
6
2 brides de fin de course (droite et gauche).
7
2 clés de déblocage
8
4 vis et rondelles de fixation du moto-réducteur à la plaque
d'ancrage.
F
4
INSTALLATION
ATTENTION: instructions de sécurité importantes. Suivre
scrupuleusement ces instructions car une mauvaise installation
peut provoquer de graves dommages et préjudices aux
personnes.
Avant toute installation, il faut lire attentivement les prescriptions
et CONSIGNES spécifiés dans ce mode d'emploi (voir chap.
PRESCRIPTIONS ET CONSIGNES DE SECURITE) et respecter
scrupuleusement les instructions ci-jointes.
4.1
PRESCRIPTIONS ET CONSIGNES POUR
L'INSTALLATION
•
Avant
l'installation,
PRESCRIPTIONS ET CONSIGNES DE SECURITE).
•
Un technicien compétent préposé à l'installation est chargé
de faire l'analyse des risques, l'adaptation et la définition des
dispositifs de sécurité du système automatisé.
•
Avant l'installation, vérifier si des dispositifs ou des matériels
sont nécessaires pour compléter le système automatisé en
fonction de son emploi spécifique.
•
Le technicien préposé à l'installation doit vérifier que la
température requise au niveau du moto-réducteur (voir chap.
Données Techniques) est adaptée à la zone d'installation
•
Le moto-réducteur ne peut pas être utilisé sur portails avec
portes de passage piétons, sauf si le fonctionnement du moto-
réducteur est bloqué lorsque la porte est ouverte.
•
Avant l'installation du moto-réducteur, vérifier que le portail
est en bonne condition mécanique, qu'il est correctement
balancé et qu'il s'ouvre et se ferme correctement
•
Vérifier qu'il n'y a pas de danger de piégeage entre le portail
ouvert et les autres parties périphériques, au moment de
l'ouverture.
•
Tous les boutons (généralement on/off) doivent être placés
au niveau du dispositif de mise en marche du moto-réducteur
pour que le portail soit visible et à distance des parties
mobiles. Si le moto-réducteur fonctionne à l'aide d'une clé,
placer le bouton à au moins à 1,5 m du sol, hors de portée du
public.
Figure 2
lire
attentivement
le
chap.
7
