Spécifications fonctionnelles et applications
Vous avez le choix entre 10 sortes de thermocouples qui peuvent
être simulés par les plages de température spécifiées selon CEI/
DIN. Vous pouvez choisis d'utiliser la température de soudure
froide interne mesurée ou d'entrer numériquement la température
d'une soudure froide externe –30 à +60 °C.
Remarques importantes à propos de la température de référence
Une sonde de température intégrée mesure la température de
référence interne en permanence.
Dans le cas des objets à étalonner avec entrée de mesure pour
thermocouple, la température de référence est généralement
mesurée à la connexion du thermocouple.
Les deux mesures peuvent différer et cet écart compte comme
erreur à part entière lors de la simulation du thermocouple. Les
méthodes suivantes permettent de réduire cette erreur :
a) La connexion de l'objet à étalonner aux prises du générateur
d'étalonnage s'effectue par une ligne de tarage pour le
thermocouple à simuler.
b) Vous mesurez la température au niveau de la connexion du
thermocouple de l'objet à étalonneravec un instrument de
mesure de précision et entrez cette valeur comme
température de référence externe dans le générateur
d'étalonnage. Des câbles en cuivre servent à connecter le
générateur d'étalonnage et l'objet à étalonner.
L'entrée de la température de référence externe sert en outre
chaque fois qu'une mesure de la température dans l'objet à
étalonner se fait par le biais d'une soudure froide thermostatisée
(extrémité de la ligne de tarage du thermocouple).
GMC-I Messtechnik GmbH
!
Attention !
Ne pas appliquer de tension externe aux prises du
générateur d'étalonnage dans ce mode de
fonctionnement.
En cas d'erreur de manipulation de la part de l'opérateur,
le générateur est protégé par fusible interchangeable
contre l'application brève d'une tension externe assez
élevée, voir chap. 12.3.

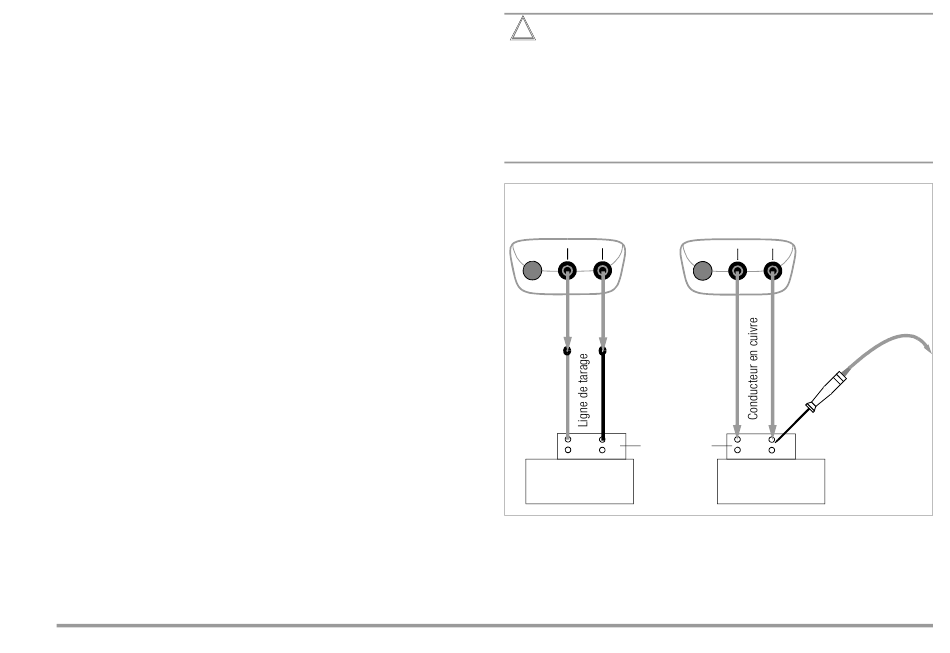

Exemple pour a)
Exemple pour b)
Soudure froide interne
Soudure froide externe
CALIBRATOR
–
+
Output
Répartiteur
Objet à étalonner
CALIBRATOR
+
–
Output
Mesure de la
température, par
multimètre avec
sonde de
température p. ex.
Objet à étalonner
13
