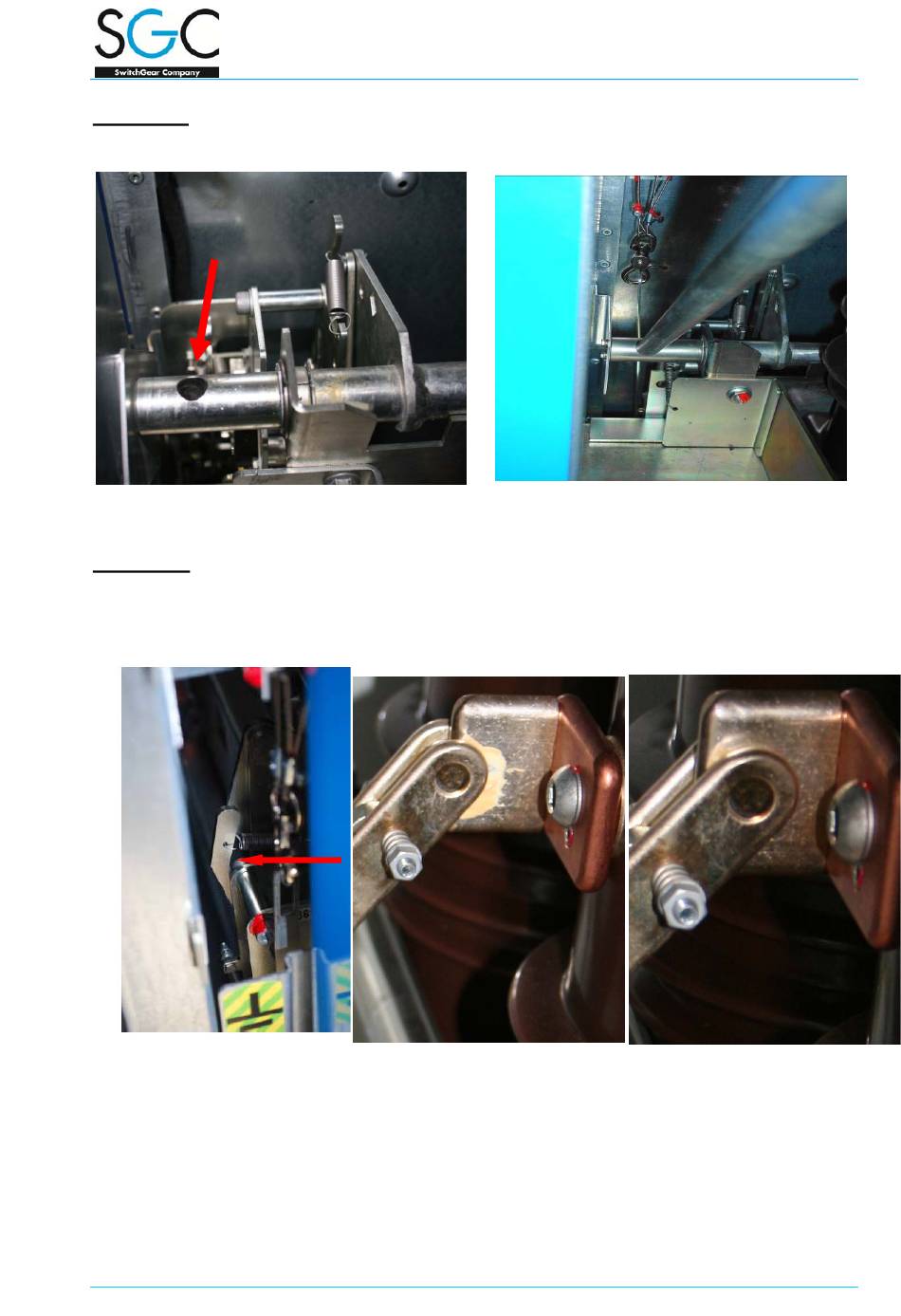

ETAPE 3: Enfoncer la « poignée de manœuvre » dans le trou percé dans l'axe
principal de l' « arc-killer – SV25 ». Ce perçage se trouve juste derrière le panneau
avant du disjoncteur (Photo 17 et Photo 18).
Photo 18
Photo 17
ETAPE 4 : Avec la main gauche, basculer le « levier de blocage de l'arc-killer » vers
la gauche en direction de la paroi de la cellule (Photo 19). Ensuite tourner la
« poignée de manœuvre » vers la gauche, de façon à ce que les couteaux s'ouvrent
(Photo 20).
Photo 19
Photo 20
Photo 21
Levier de blocage de l'Arc-
OK
Pas OK
killer
AG647107 (Rev.13, d.d. 10/04/2015)
Page 11/18
