Les Connecteurs - Contest MEMO-256 Guide De L'utilisateur

MEMO-256 - Enregistreur DMX 256 canaux
5.1 - La façade
1 - Afficheur
Indique les différents états de l'appareil.
2 - Potentiomètre TIME
Permet de régler la durée de chaque étape
3 - Potentiomètre CROSS
Permet de régler le temps de passage d'une étape à la suivante (Fade Time).
4 - Voyant MUSIC
Cette LED s'allume lorsque le MEMO-256 est en mode musical.
5 - Touche RECORD
Permet de lancer l'enregistrement.
6 - Touche DELETE
Permet d'effacer des scènes, des enchaînements de scènes ou des macros.
7 - Touche INSERT/MACRO
Permet d'insérer des scènes dans un enchaînement ou de programmer des macros (suites d'enchaînements de
scènes).
7 - Touche CANCEL
Permet d'annuler une action en cours ou de remonter d'un niveau dans les menus.
9 - Touche DOWN
Permet de se déplacer dans les menus et de décrémenter les numéros de scènes, d'enchaînements et de
macros.
10 - Touche SELECT/UP
Permet de sélectionner un mode de fonctionnement, une scène et d'incrémenter les numéros de scènes,
d'enchaînements et de macros.
11 - Touche PREVIEW/ENTER
Permet de sélectionner une scène, un enchaînement, une macro ou de prévisualiser les scènes enregistrées.

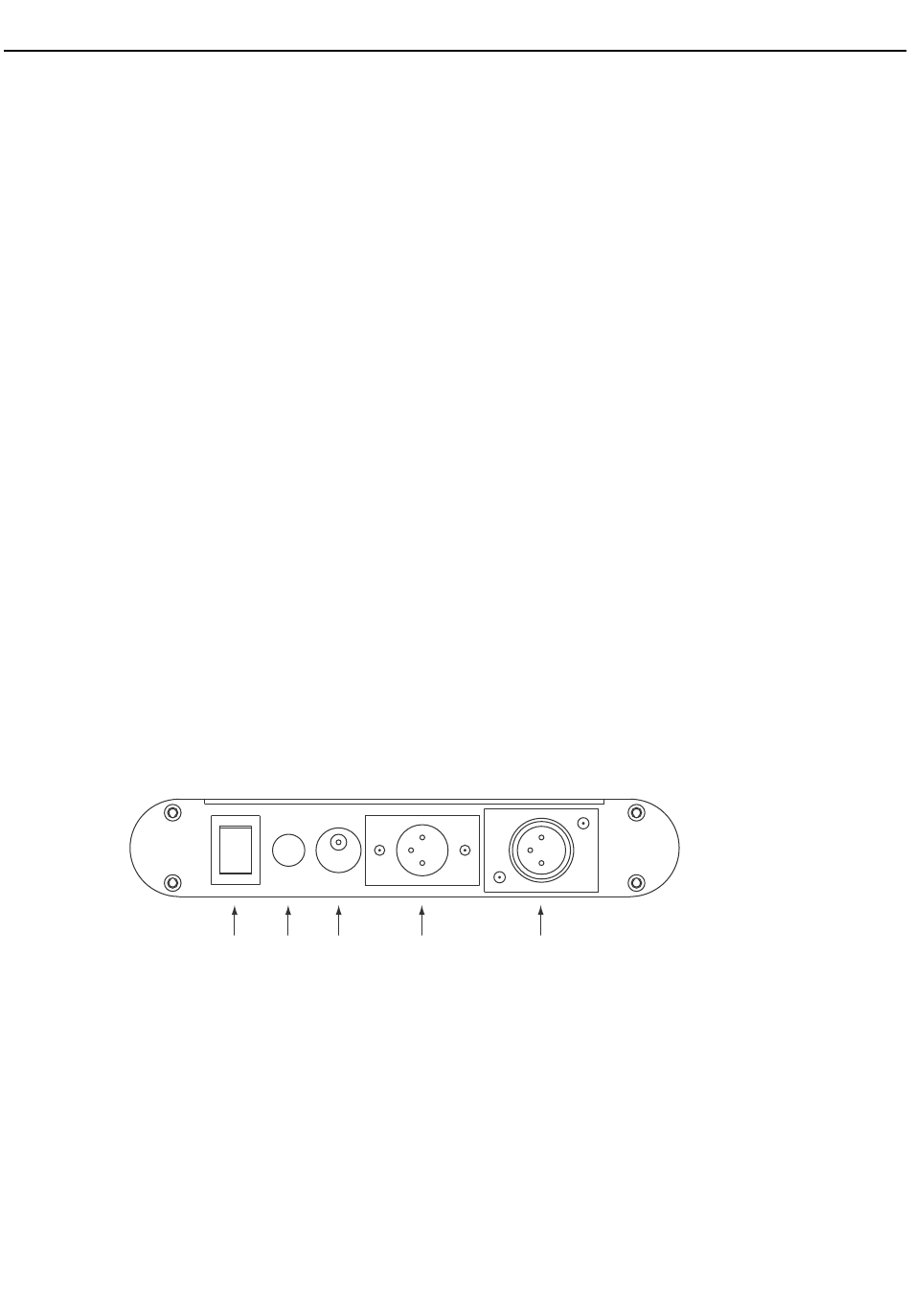

5.2 - Les connecteurs

1 - Bouton de mise sous tension
2 - Micro
3 - Entrée alimentation
DC 9V - 1A.
4 - Entrée DMX
Connectez votre télécommande DMX sur cette entrée pour enregistrer des scènes ou des chaseurs.
5 - Sortie DMX
Reliez vos projecteurs sur cette sortie pendant la phase d'enregistrement pour visualiser les scènes que vous
enregistrez puis lors de la restitution pour les piloter.
Page 4
1 2 3 4 5
