5 Paramètres et configurations correspondantes
4�4 MODIFICATION DU POINT DE CONSIGNE
DE LA TEMPÉRATURE AMBIANTE
Poignée B (Figure 4.1 p. 10)

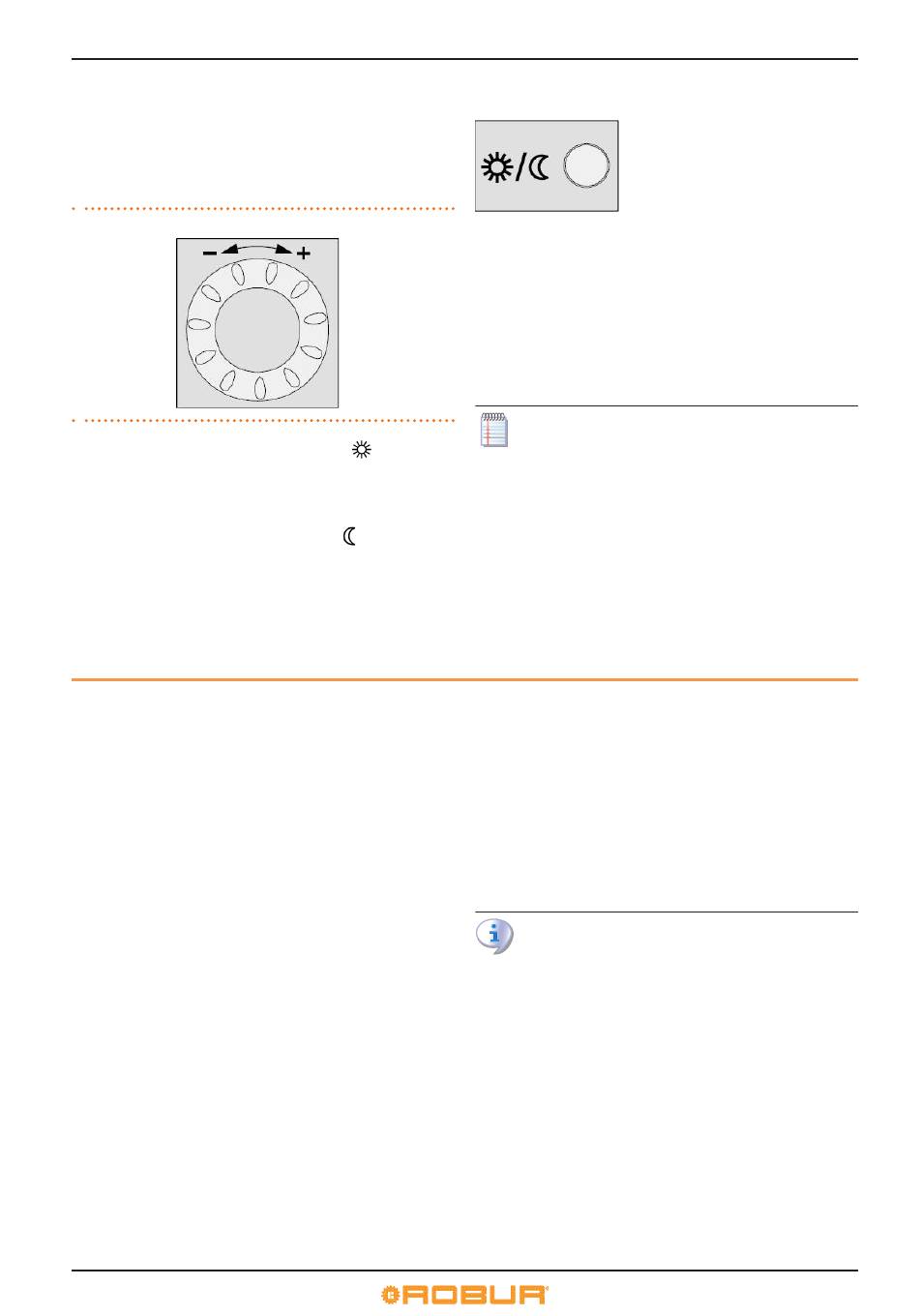

Figure 4�3 – Poignée pour la modification du point de consigne
Modification du point de consigne Comfort
Tourner la poignée pour augmenter le point de consigne (sens
horaire) ou pour le réduire (sens antihoraire). Confirmer en ap-
puyant sur le bouton OK.
Modification du point de consigne Réduit
Le point de consigne réduit peut être modifié uniquement en
mode programmation en agissant sur l'unité d'ambiance de
type QAA75.611, comme décrit dans le Paragraphe de type
3�4 p� 7.
5 PARAMÈTRES ET CONFIGURATIONS CORRESPONDANTES
Le Paragraphe 5.1 p. 12 décrit comment effectuer des opéra-
tions de configuration de paramètres en opérant sur l'interface
utilisateur de l'unité d'ambiance de type QAA75.611 et illustre
sous forme graphique un exemple de configuration.
Les Paragraphes suivants décrivent les paramètres principaux
que l'utilisateur peut modifier.
5�1 PROGRAMMATION
Les paramètres qui ne peuvent pas être configurés directement
au moyen de la poignée et des touches de l'unité d'ambiance
sont réglés à travers une programmation.
Pour afficher et éventuellement modifier les paramètres du
Contrôleur de Système, opérer de la façon suivante :
1. Vérifier que l'écran affiche bien la page-écran initiale ; en cas
de doute, appuyer deux fois sur la touche ESC.
2. Appuyer sur la touche OK de l'unité d'ambiance pour accé-
der à la liste des menus.
3. En tournant la poignée, sélectionner le menu requis, puis ap-
puyer sur le bouton OK pour accéder à ce menu.
4. En tournant la poignée, se placer sur le paramètre à afficher
et éventuellement le modifier ; la valeur courante du para-
mètre est affichée à l'écran.
5. Si nécessaire, modifier la valeur du paramètre, appuyer sur
la touche OK ; la valeur courante du paramètre commencera
à clignoter.
En tournant la poignée, sélectionner la valeur re-
▶
quise du paramètre.
Appuyer sur la touche OK pour confirmer la nouvelle
▶
valeur du paramètre, ou bien
Appuyer sur la touche ESC pour annuler la modifica-
▶
tion de la valeur du paramètre.
12
4�5 TOUCHE PRÉSENCE
Si pendant le chauffage en régime
Comfort, les locaux ne sont pas occupés pendant une certaine
période de temps, il est possible d'appuyer sur la touche pré-
sence C (Figure 4.1 p. 10) pour passer au régime Réduit ; cela
permet de réaliser une économie d'énergie.
Lorsque les locaux sont à nouveau occupés, il suffit de rap-
puyer sur la touche pour revenir au régime de chauffage normal
Confort.
De même, pendant le chauffage en régime Réduit, appuyer sur
la touche pour passer au régime Confort et, en appuyant à nou-
veau, revenir au régime de chauffage normal Réduit.
La touche présence est active uniquement en mode de
fonctionnement automatique. La configuration effec-
tuée en appuyant sur la touche reste active jusqu'à la
commutation suivante du régime de chauffage prévue
par le programme horaire. Par exemple, si pendant le
chauffage en régime Confort, la touche a été enfoncée
pour passer au régime Réduit, le système reviendra au-
tomatiquement au régime Confort à la commutation
suivante du régime Réduit au régime Confort prévue
par le programme horaire.
6. S'il est nécessaire d'afficher et éventuellement de modifier
d'autres paramètres du même menu, tourner la poignée
jusqu'à afficher le nouveau paramètre ; répéter éventuelle-
ment les opérations décrites à l'étape 5 pour le modifier.
7. Après avoir effectué les opérations d'affichage et de modifi-
cation des paramètres d'un menu, appuyer sur la touche ESC
pour revenir à la liste des menus.
8. Si l'accès à d'autres menus est nécessaire, répéter les étapes
de 3 à 7 pour chaque menu auquel il faut accéder.
9. Une fois les opérations d'accès aux différents menus termi-
nées, appuyer à nouveau sur la touche ESC pour revenir à la
page-écran initiale.
Si pendant 8 minutes, aucune opération n'est effectuée
sur l'interface utilisateur, le dispositif revient automati-
quement à la page-écran initiale.
Un exemple de réglage est illustré ci-dessous avec une représen-
tation graphique : réglage de l'heure.
