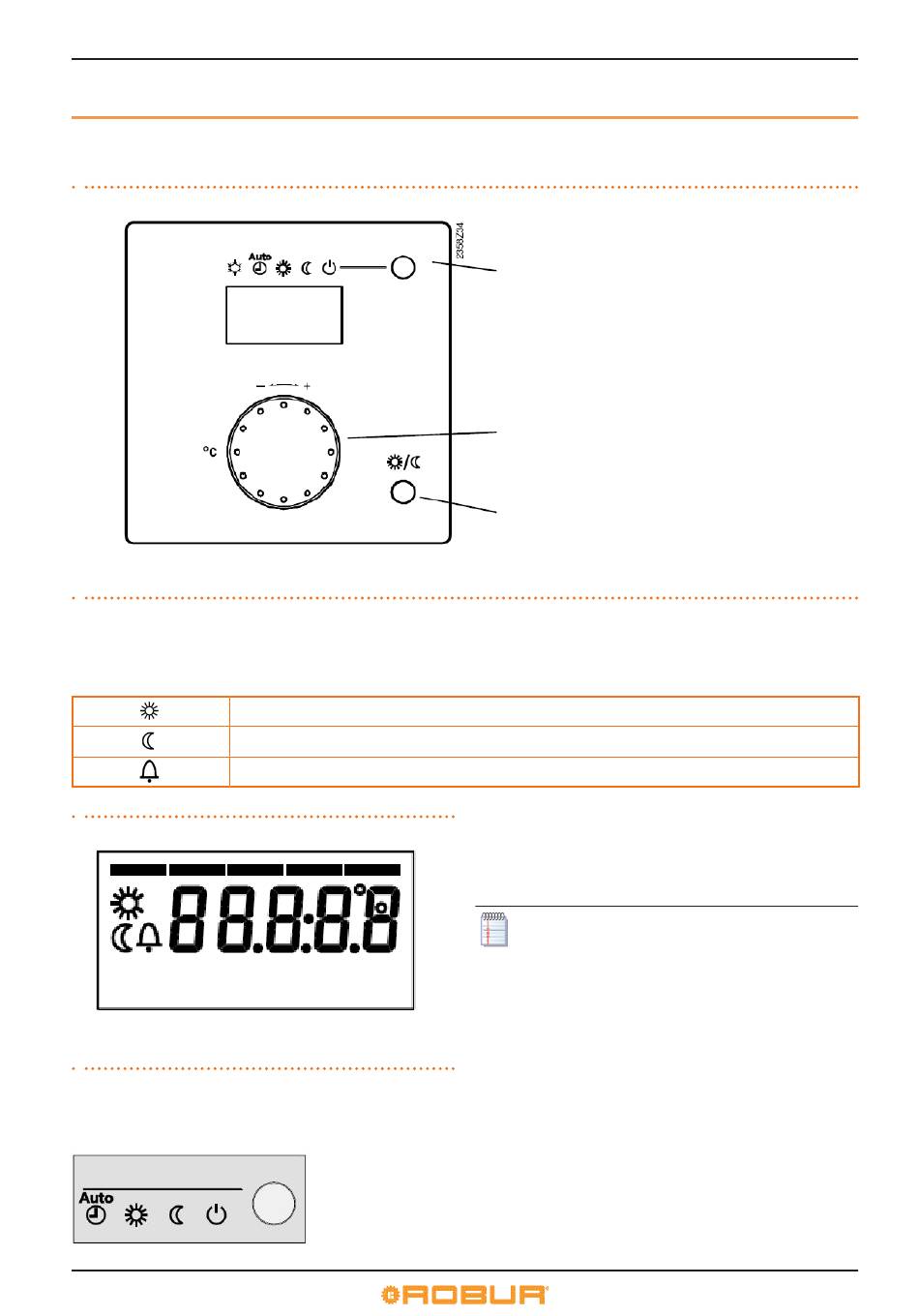

4 Mode d'emploi : unité d'ambiance QAA55.110
4 MODE D'EMPLOI : UNITÉ D'AMBIANCE QAA55�110
4�1 LÉGENDE DES COMMANDES
Figure 4�1 – Unité d'ambiance QAA55.110
Description des touches de l'unité d'ambiance QAA55.110
4�2 SYMBOLES DE L'ÉCRAN
Tableau 4�1 – Symboles de l'écran
Figure 4�2 – Écran
Lors de l'allumage, l'écran affiche tous les segments disponibles pen-
dant quelques secondes.
4�3 SÉLECTION DU MODE DE
FONCTIONNEMENT CHAUFFAGE
10
Régime actuel de chauffage : Consigne confort
Régime actuel de chauffage : Consigne réduit
Message d'erreur
Appuyer, plusieurs
LÉGENDE
A - Sélection du mode de fonctionnement chauffage
B - Réglage du Point de consigne Confort ambiant
C - Touche présence
A
B
C
fois si nécessaire, sur la touche A (Figure 4.1 p. 10) pour sé-
lectionner le mode de fonctionnement chauffage souhaité. Le
mode sélectionné est indiqué sur l'écran par un tiret situé sous
le symbole correspondant.
Contrairement à l'unité d'ambiance de type QAA75.611,
celle de type QAA55.110 est toujours associée à un seul
circuit de chauffage, par conséquent les paramètres
configurés par l'intermédiaire de celle-ci sont appliqués
uniquement à ce circuit. Dans le Contrôleur de Système
pour K18, les unités d'ambiance de ce type sont em-
ployées de manière optionnelle pour gérer le deuxième
et éventuellement le troisième circuit de chauffage (si
présents) ; dans ce cas, l'unité QAA75.611 fournie est
associée au cours de l'installation et mise en service
uniquement au premier circuit de chauffage. Il s'ensuit
que les paramètres « directs » (c'est-à-dire pas en mode
programmation) décrits aux paragraphes 3�3 p� 7,
3�4 p� 7 et 3�5 p� 8 s'appliquent dans ce cas tou-
jours uniquement au premier circuit de chauffage.
En opérant sur l'unité QAA75.611 fournie en mode pro-
grammation, il est toutefois possible de modifier égale-
ment tous les paramètres liés au deuxième et troisième
circuit de chauffage.
